12 Schicht 2.0mm Immersions-Gold-PWB für Signalübertragung

MOQ:	1pcs
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-468.V1.0

Grundmaterial:

Anzahl der Ebenen:

12 Schichten

PCB-Dicke:

2.0 mm ± 10%

PCB-Größe:

257 x 171,5 mm = 1 PCS = 1 Design

Lötmaske:

Siebdruck:

Kupfergewicht:

1 Unze

Oberflächenbeschaffenheit:

Immersionsgold

Hervorheben:

12 Schicht-Immersions-Gold-PWB

2.0mm Immersions-Gold-PWB

2.0mm 12 Schicht PWB

Produktbeschreibung

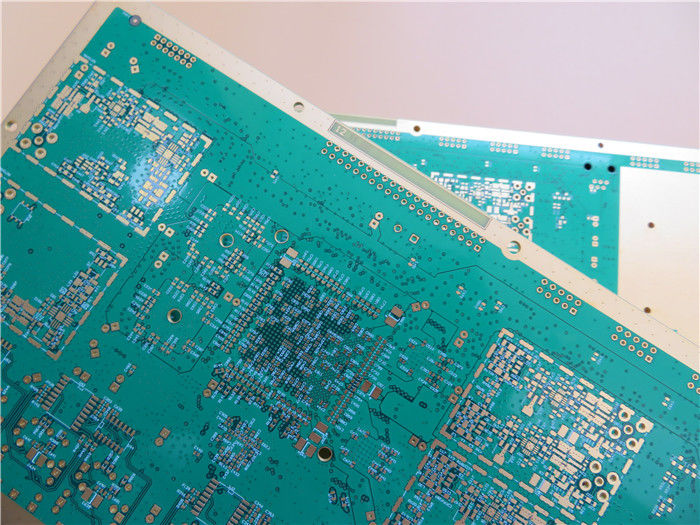

Immersion Gold PCB Nickel/Gold Plating Schaltkreisplatte mit BGA und Via In Pad für die Signalübertragung

1.1 Allgemeine Beschreibung

Dies ist eine Art von Mehrschicht-PCB auf FR-4 Substrat mit Tg 135 ° C für die Anwendung der Signalübertragung mit 12 Schicht Kupfer-Spur gebaut.0 mm dick mit weißer Seidenmaske (Taiyo) auf grüner Lötmaske (Taiyo) und Eintaußgold auf PadsDas Basismaterial stammt von ITEQ, die Single-Up-PCB liefert. Sie werden nach IPC 6012 Klasse 2 hergestellt, wobei die mitgelieferten Gerber-Daten verwendet werden. Jede 20 Platten werden für den Versand verpackt.

1.2 Merkmale und Vorteile

Bleifreie Baugruppen mit einer maximalen Rückflusstemperatur von 260 °C.

Lange Aufbewahrungsdauer (Kann länger als 1 Jahr in einem Vakuumbeutel aufbewahrt werden)

Verbesserte Signalübertragungsgeschwindigkeit

PCB-Herstellung nach den erforderlichen Spezifikationen.

Schnelle und pünktliche Lieferung

UL anerkannt und RoHS-konform

Kapazität für PCB-Prototypen

1.3 Anwendungen

Sonnenbatterielader

Fahrzeug-Tracker

GPS Empfänger

SMS-Modem

Antenne mit mehreren Kopplungen

Telefonische Systeme

1.4 Parameter und Datenblatt

PCB-Größe	257 x 171,5 mm = 1 PCS = 1 Design
TYPE des Boards	Mehrschichtige PCB
Anzahl der Schichten	12 Schichten
Oberflächenbefestigungskomponenten	- Ja, das ist es.
Durch Lochkomponenten	- Ja, das ist es.
Layer Stackup	Kupfer ------- TOP 17um ((1 Unze) + Platte 25um
	130 um Prepreg 1080 x 2
	Kupfer ------- L02 35um ((1 Unze)
	150um Kern FR-4
	Kupfer ------- L03 35um ((1 oz)
	130 um Prepreg 1080 x 2
	Kupfer ------- L04 35um ((1 Unze)
	150um Kern FR-4
	Kupfer ------- L05 35um ((1 Unze)
	130 um Prepreg 1080 x 2
	Kupfer ------- L06 35um ((1 Unze)
	150um Kern FR-4
	Kupfer ------- L07 35um ((1 Unze)
	130 um Prepreg 1080 x 2
	Kupfer ------- L08 35um ((1 Unze)
	150um Kern FR-4
	Kupfer ------- L09 35um ((1 oz)
	130 um Prepreg 1080 x 2
	Kupfer ------- L10 35um ((1 oz)
	150um Kern FR-4
	Kupfer ------- L11 35um ((1 oz)
	130 um Prepreg 1080 x 2
	Kupfer ------- BOT 17um ((0,5 oz) + Platte 25um
Technik
Mindestspuren und Raum:	4 Mil / 4 Mil
Mindest- und Höchstlöcher:	0.25 mm / 3,0 mm
Anzahl der verschiedenen Löcher:	26
Anzahl der Bohrlöcher:	4013
Anzahl der geschliffenen Schlitze:	0
Anzahl der inneren Ausschnitte:	0
Impedanzkontrolle	Nein
BORT-Material
Epoxiglas:	FR-4, ITEQ IT-140, Tg>135°C, er<5.4
Endfolie äußerlich:	1 Unze
Endfolie im Inneren	1 Unze
Endhöhe der PCB:	2.0 mm ± 10%
Beschichtung und Beschichtung
Oberflächenbearbeitung	Immersionsgold (ENIG) ((2 μ" über 100 μ" Nickel)
Lötmaske gilt für:	Ober und Unter, 12 Mikonen Minimum.
Farbe der Lötmaske:	Grün, PSR-2000GT600D, von Taiyo geliefert.
Typ der Lötmaske:	LPSM
Kontur/Schnitt	Routing
Markierung
Seite der Komponentenlegende	Top
Farbe der Komponentenlegende	Weiß, IJR-4000 MW300, von Taiyo geliefert.
Herstellername oder -logo:	Auf der Tafel in einem Dirigenten und mit Beinen markiert
Durch	Durchlöchert (PTH), überzeltet, Vin in Pad unter BGA Paket
BEMERKUNG der Entflammbarkeit	UL 94-V0 Genehmigung MIN.
Dimensionstoleranz
Ausmaß des Umrisses:	0.0059" (0,15mm)
Plattierung:	0.0030" (0,076mm)
Toleranz für Bohrungen:	0.002" (0,05 mm)
TEST	100% elektrischer Test vor der Lieferung
Art der zu liefernden Kunstwerke	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
Dienstleistungsbereich	Weltweit, weltweit.

1.5 Vorteile von Leiterplatten mit elektrolösem Nickel und Eintauchgold

(1) Flachfläche

Das wichtigste Merkmal ist, dass die Oberfläche aller Pads perfekt flach ist, entsprechend der unterliegenden Kupferoberfläche, wobei alle Pad- und Gleiskanten mit Nickel/Gold bedeckt sind.

(2) Niedrige Fehlerquote

Ein wichtiger Grund für die Wahl des Oberflächenschutzes durch Eintauchen mit Gold ist die stark reduzierte Ausfallrate bei Montage und Lötung im Vergleich zu Lötplatten mit Lötbeschichtung und heißluftgerichteten Platten.Dies gilt insbesondere für feine Linienplatten mit einer Bauteilhöhe von 0.5 mm (20 mils) oder weniger.

(3) Schweißbarkeit

Die Schweißbarkeit ist hoch, die Lötzeit jedoch etwas länger (ca. 5 Sekunden) im Vergleich zum Wellenlöten (3 Sekunden).

(4) Dimensionelle Stabilität

Da die Platten während der Herstellung nicht Temperaturen über 90°C ausgesetzt sind, ist die Dimensionstabilität hoch. This is of great importance when screen-printing solder paste on fine-line SMT boards because a better fit between the stencil and the pattern is achieved than in the case of solder coated and hot-air leveled boards.
