Produktdetails:
|
| Grundmaterial: | F4BTMS300 Keramikgefülltes PTFE-Verbundsubstrat | Anzahl der Ebenen: | 2 Schichten |
|---|---|---|---|
| PCB-Dicke: | 0,25 mm | PCB-Größe: | 66,04 mm x 78 mm (1 Stück), Toleranz +/- 0,15 mm |
| Lötmaske: | NEIN | Siebdruck: | NEIN |
| Kupfergewicht: | 1 Unz (1,4 mil) Außenschichten | OberflächenveredelungImmersion goldh: | ENIG (Elektrolöses Nickel-Immersionsgold) |
| Hervorheben: | Einlagige Flex PCB,1 Unze Polyimid-Flex-PCB,LCD-Konnektor Flex-PCB |
||

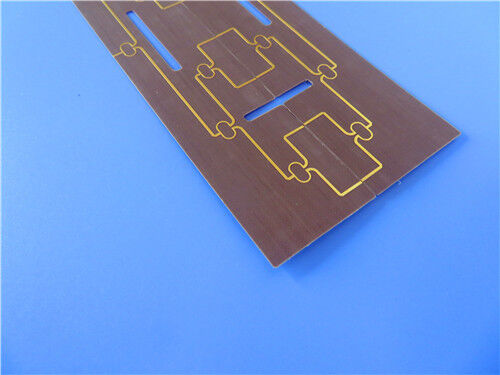

Dieses 2-schichtige starre F4BTMS300-PCB ist eine ultradünne, zuverlässige Hochfrequenz-Schaltkreislauflösung, die für strenge Luft- und Raumfahrt-, Militärradar- und Satellitenkommunikationsszenarien entwickelt wurde.Verwendung eines aufgerüsteten keramisch gefüllten PTFE-Verbundsubstrats F4BTMS300Die Leiterplatte verfügt über eine sehr geringe elektromagnetische Verminderung und eine außergewöhnliche Stabilität der Abmessungen unter komplexen Betriebsbedingungen.4 ml) Außenmasse aus Kupfer, ausgestattet mit einer hochwertigen ENIG-Oberflächenveredelung, um eine stabile elektrische Leitfähigkeit und langfristige Korrosionsbeständigkeit zu gewährleisten.mit einer Breite von mehr als 20 mm,Jede Leiterplatte, die nach den IPC-Klasse-2-Standards hergestellt wird und auf Basis der Standard-Gerber RS-274-X-Dateien erstellt wird, wird vor der Lieferung einer vollständigen elektrischen Prüfung unterzogen.mit zugänglicher weltweiter Versorgung für den High-End-Industrie- und Luftfahrtgebrauch.
PCB-Spezifikation
| Spezifikationen | Einzelheiten |
| Ausgangsmaterial | Aufgerüstete F4BTMS300 keramisch gefüllte PTFE-Verbundsubstrate |
| Anzahl der Schichten | 2 Schichten (starre ultradünne PCB) |
| Endplattendicke | 0.25mm |
| Abmessungen des Boards | 660,04 mm x 78 mm (1 PCS), Toleranz +/- 0,15 mm |
| Fertiges Kupfergewicht | 1 oz (1,4 ml) äußere Schichten |
| Durch Plattierungstärke | 20 μm |
| Mindestspuren-/Raumbereich | 4/6 ml |
| Mindestgröße des Lochs | 0.35mm |
| Blinde Wege | Keine |
| Oberflächenbearbeitung | ENIG (elektroless Nickel Immersion Gold) |
| Seidenfilter | Keine Ober- und Unterseide |
| Lötmaske | Keine Ober- und Unterlödermaske |
| Qualitätsstandard | IPC-Klasse 2 |
| Prüfverfahren | 100%ige elektrische Prüfung vor dem Versand |
Mit einem symmetrischen und kompakten 2-schichtigen starren Stapel bietet diese ultradünne Leiterplatte eine gleichbleibende elektrische Leistung und eine hervorragende strukturelle Flachheit für die Hochfrequenzsignalübertragung.Die optimierte Schichtstruktur beseitigt das interne Belastungsungleichgewicht während der Produktion und des Betriebs, die eine hohe Fertigungsleistung und langfristige Betriebstabilität für Präzisionsfrequenz- und Luftfahrtschaltkreise ermöglichen.
PCB-Stapelstruktur:
| Stack-up-Schicht | Einzelheiten der Spezifikation |
| Kupferschicht 1 | 35 μm RTF-Leitkopferfolie mit geringer Rauheit |
| F4BTMS300 Substratkern | 0.127mm (5mil) aufgerüsteter keramisch gefüllter PTFE-Verbundkern |
| Kupferschicht 2 | 35 μm RTF-Leitkopferfolie mit geringer Rauheit |
![]()
PCB-Statistik
Diese Präzisions-Hochfrequenz-PCB F4BTMS300 hat ein optimiertes Bauteillayout und eine rationelle Verteilung, die sich vollständig an die Anforderungen an die kompakte Montage anpasst und eine stabileHochpräzisionssignalübertragung für Luft- und Raumfahrt- und HF-Anwendungen.
| Statistikposten | Anzahl |
| Gesamtbestandteile | 42 |
| Gesamtsumme der Pads | 38 |
| Durchlöcher | 23 |
| Spitzen-SMT-Pads | 15 |
| Unterste SMT-Pads | 0 |
| Vias Menge | 26 |
| Netto-Menge | 2 |
F4BTMS300 Einführung in Hochfrequenzsubstrate
F4BTMS300 ist eine verbesserte Iteration der konventionellen F4BTM-Substratserie, die durch optimierte Materialformulierung und fortschrittliche Fertigungstechniken verfeinert wurde.Dieses Verbundwerkstoff enthält nano-keramische Füllstoffe mit hohem Gehalt und ein ultrafeines Glasfasergewebe, das mit PTFE-Harz gemischt istDiese strukturelle Optimierung verringert die dielektrischen Verluste erheblich.verbessert die Gesamtdimensionsgleichheit, verringert die X/Y/Z-Achsen-Anisotropie und erweitert den effektiven Arbeitsfrequenzbereich und erhöht gleichzeitig die elektrische Festigkeit.
Das Substrat weist eine hervorragende Wärmeleitfähigkeit, stabile dielektrische Temperaturmerkmale und eine extrem geringe thermische Expansionsleistung auf.Aufrechterhaltung stabiler elektrischer und struktureller Eigenschaften bei extremen TemperaturschwankungenEs verwendet RTF-Kupferfolie mit geringer Rauheit als Standardkonfiguration, die den Hochfrequenzleiterverlust effektiv reduziert und gleichzeitig eine zuverlässige Schalenfestigkeit beibehält.Kompatibel sowohl mit Kupfer- als auch mit Aluminium-Laminationsverfahren, F4BTMS300 dient als hochzuverlässige Luftfahrt-Alternative zu importierten Hochfrequenz-Substraten, ideal für die Herstellung von Militär-, Luftfahrt- und Satellitenkommunikationskreisen.
![]()
F4BTMS300 Kernelektrische und thermische Eigenschaften
| Leistungsparameter | Spezifikation und Beschreibung |
| Dielektrische Konstante (Dk) | 3.0 bei 10 GHz, stabil in Hochfrequenzbändern |
| Dissipationsfaktor (Df) | 00,0013 bei 10 GHz, 0,0015 bei 20 GHz, sehr geringe Signaldämpfung |
| Thermischer Koeffizient Dk | -20 ppm/°C (-55°C bis 150°C), stabile dielektrische Leistung bei Temperaturänderungen |
| Koeffizient der thermischen Ausdehnung (CTE) | X-Achse: 10 ppm/°C; Y-Achse: 11 ppm/°C; Z-Achse: 22 ppm/°C (-55°C bis 288°C), geringe Anisotropie und hohe Strukturstabilität |
| Wärmeleitfähigkeit | 0.67 W/mk, effiziente Wärmeableitung für den Dauerbetrieb mit hoher Leistung |
| Feuchtigkeitsaufnahme | 00,025%, ausgezeichnete Feuchtigkeitsbeständigkeit bei rauen Umweltbedingungen |
F4BTMS-MaterialVorteile
Übertreffen der traditionellenFR4und übliche PTFE-Substrate, die F4BTMS300-PCBs verfügen über verbesserte Materialeigenschaften und eine vielseitige Prozesskompatibilität, ideal für hohe Präzision,Hochfrequenz-Anwendungen in der Industrie und in der Luftfahrt:
Niedriger Hochfrequenzverlust: Die nano-keramische Verbundstruktur reduziert die Signalschwäche für eine stabile Übertragung über 10~20 GHz
Zuverlässige thermische Stabilität: Optimierter Temperaturkoeffizient CTE und DK verhindert eine Verschiebung der elektrischen Leistung bei thermischem Radfahren
Minimierte Leiterverluste: Verknüpft mit RTF-Kupferfolie mit geringer Rauheit, um Verluste durch Hautwirkung zu reduzieren und die Leistungsfähigkeit des Stromkreises zu steigern
Starke Umweltstabilität: Die extrem geringe Feuchtigkeitsabsorption gewährleistet eine gleichbleibende Leistung bei schwankenden Temperaturen und Feuchtigkeit
Niedrige strukturelle Anisotropie: Ausgeglichene physikalische Eigenschaften verhindern Verformungen und verbessern die langfristige Betriebssicherheit
Breite Prozessanpassungsfähigkeit: Kompatibel mit Kupfer- und Aluminium-Laminationen für verschiedene Hochleistungs-Wärmedissipationskreise
Typische Anwendungen
F4BTMS300-PCBs werden in der Luft- und Raumfahrt in großem Umfang eingesetzt, da sie einen sehr geringen Dielektrverlust, eine außergewöhnliche Anpassungsfähigkeit an die Umwelt und eine stabile elektrische Leistung bei hoher Frequenz aufweisen.Militärverteidigung und Präzisions-RF-Mikrowellensysteme:
Garantie für Qualität und Service
Alle F4BTMS300 Hochfrequenz-PCBs werden in strenger Übereinstimmung mit den IPC-Klasse-2-Industriequalitätskriterien hergestellt.Diese ultradünnen Hochfrequenzplatten verfügen über eine präzise Dimensionstoleranz und eine stabile elektrische Konsistenz für High-End-AnwendungsszenarienJede fertige Einheit wird vor dem Versand einer umfassenden elektrischen Leistungsprüfung unterzogen, um Funktionsfehler zu beseitigen und die Qualitätsuniformität der Chargen zu gewährleisten.Unterstützt durch globale Logistik und professionelle technische Unterstützung, bieten diese PCB-Lösungen für die Luft- und Raumfahrt zuverlässige Unterstützung für hochpräzise industrielle Fertigung und fortschrittliche wissenschaftliche Forschungsprojekte weltweit.
![]()
