Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | Polyimide | Schicht-Zählung: | 1 Schicht |
|---|---|---|---|
| PWB-Stärke: | 0.15mm | PWB-Größe: | 55,11 x 42.31mm |
| Coverlay: | gelb | Silkscreen: | weiß |
| Kupfernes Gewicht: | 1OZ | Oberflächenende: | Immersions-Gold |
| Markieren: | Weißer Silkscreen flexibles PWB-Brett,FR4 Stiffner flexibles PWB-Brett,FR4 Stiffner Flex Circuit Board |
||

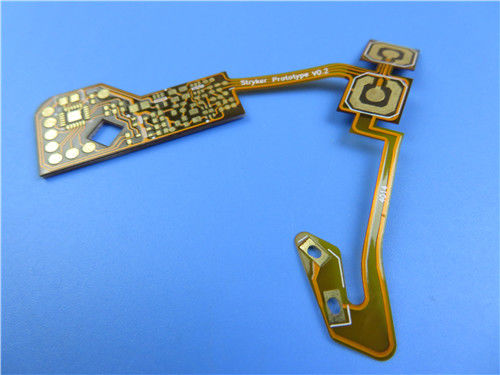

Einlagiger flexibler Stromkreis FPC biegen PWB 0.15mm, die mit Immersions-Gold stark sind
(FPC sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art flexible gedruckte Schaltung für die Anwendung von Überwachungsanlagen. Es ist ein einlagiges FPC bei starken 0.15mm. FR-4, wie Versteifung auf der Unterseite benutzt wird. Das niedrige Laminat ist von ITEQ, es hat fabriziert pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten.
Parameter- und Leistungsblatt
| Größe flexiblen PWBs | 55,11 x 42.31mm |
| Zahl von Schichten | 1 |
| Brett-Art | Flex-PWB |
| Brett-Stärke | 0.15mm |
| Brett-Material | Polyimide 25µm |
| Brett-materieller Lieferant | ITEQ |
| Tg-Wert des Brett-Materials | ℃ 60 |
| PTH-Custärke | ≥20µm |
| Innere Iayer-Cu thicknes | N/A |
| Oberflächencustärke | µm 35 |
| Coverlay-Farbe | Gelb |
| Zahl von Coverlay | 2 |
| Stärke von Coverlay | µm 25 |
| Versteifungs-Material | Stiffner FR-4 |
| Versteifungs-Stärke | 1.0mm |
| Art der Silkscreen-Tinte | IJR-4000 MW300 |
| Lieferant von Silkscreen | TAIYO |
| Farbe von Silkscreen | Weiß |
| Zahl von Silkscreen | 1 |
| Schale des Tests von Coverlay | Kein peelable |
| Legenden-Adhäsion | ℃ 3Ms 90 keine Schale nach 3mal Min. prüfen |
| Oberflächenende | Immersions-Gold |
| Stärke des Nickels/des Goldes | Au: 0.03µm (Min.); Ni 2-4µm |
| RoHS erforderte | Ja |
| Famability | 94-V0 |
| Wärmestoß-Test | Durchlauf, -25℃±125℃, 1000 Zyklen. |
| Wärmebelastung | Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
| Funktion | Elektrischer Test 100% Durchlaufs |
| Kunstfertigkeit | Befolgung IPC-A-600H u. IPC-6013C Klasse 2 |
Eigenschaften und Nutzen
Ausgezeichnete Flexibilität
Verringerung des Volumens
Gewichtsverminderung
Übereinstimmung der Versammlung
Erhöhte Zuverlässigkeit
Das Ende kann ganzes sein gelötet
Niedrige Kosten
Kontinuität der Verarbeitung
Schnell und pünktliche Lieferung
Geeignete Produktrate der ersten Produktion: >95%
Anwendungen
Spielzeuglampenstreifen, FFC für industrielle Regeleinrichtung, weiches Brett des kapazitiven Schirmes des Tablet-PCs
Komponenten eines flexiblen Stromkreises
Ein flexibler Stromkreis besteht aus kupferner Folie, dielektrischem coverlay und klebendem substrate+.
Kupferne Folie ist in zwei verschiedenen Arten Kupfer verfügbar: ED-Kupfer und RA-Kupfer.
ED-Kupfer ist eine Galvano-niedergelegte (ED) kupferne Folie, die auf die gleiche Art wie die kupferne Folie produziert wird, die für steife Leiterplatten benutzt wird. Dieses bedeutet auch, dass das Kupfer „behandelt“ wird, d.h. es eine etwas raue Oberfläche auf einer Seite hat, die eine bessere Adhäsion sicherstellt, wenn die kupferne Folie zum Grundmaterial verpfändet wird.
RA-Kupfer ist eine gerollte und getemperte kupferne Folie, die aus elektrolytisch niedergelegtem Kathodenkupfer produziert wird, das in Barren geschmolzen und geworfen wird. Die Barren sind zu einer bestimmten Größe und auf allen Oberflächen gemahlen erstes warm gewalztes. Das Kupfer wird dann kaltgewalzt und getempert, bis die gewünschte Stärke erreicht ist.
Kupferne Folie ist in der Stärke von μm 12, 18, 35 und 70 verfügbar.
Das höchst für dielektrisches Substrat verfügbare und coverlay Common ist Polyimidefilme. Dieses Material kann auch benutzt werden, wie coverlay. Polyimide ist für flexible Stromkreise wegen seiner Eigenschaften bestgeeignet, wie unten angegeben:
Widerstand der hohen Temperatur darf Operationen löten, ohne die flexiblen Stromkreise zu schädigen
Sehr gute elektrische Eigenschaften
Gute Chemikalienbeständigkeit
Polyimide ist in den Stärken von μm 12,5, 20, 25 und 50 verfügbar.
Niedrige Laminate für steife Leiterplatten sind die kupfernen Folien, die zusammen mit den Grundmaterialien, das klebende Kommen vom prepreg Material während der Laminierung lamelliert werden. Gegenteil zu diesem ist der flexible Stromkreis, in dem die Laminierung der kupfernen Folie zum Filmmaterial mittels eines klebenden Systems erzielt wird. Zu unterscheiden ist notwendig, zwischen zwei Haupthydraulikanlagen von klebendem, nämlich thermoplastische und thermoset Kleber. Die Wahl wird teils durch die Verarbeitung und teils durch die Anwendung des fertigen flexiblen Stromkreises vorgeschrieben.
