Produktdetails:
Zahlung und Versand AGB:
|
Grundmaterial: | SPITZEN-FR-4 Steffener 0.8mm | Schichtzählung: | 2 Schicht |
---|---|---|---|
PWB-Stärke: | 0.2mm | PWB-Größe: | 196 x 35mm = 1 PCS |
Coverlay: | Gelb | Silkscreen: | N/A |
Kupfernes Gewicht: | 1oz | Oberflächenende: | Immersionsgold |
Markieren: | Immersions-Goldgewohnheit flexibles PWB,Gewohnheit der Versteifungs-FR4 flexibles PWB |

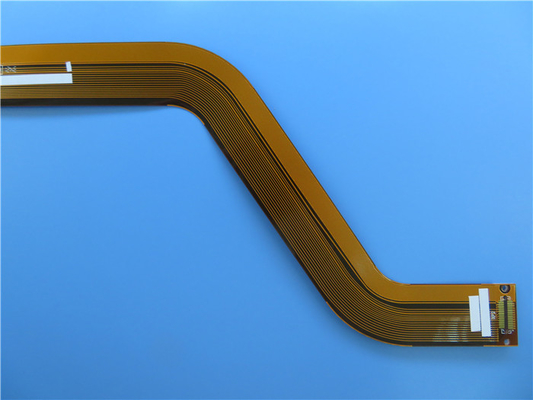

Flexible gedruckte Schaltung FPC auf Polyimide mit Widerstand 90ohm steuerte
(Flexible gedruckte Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art flexibles PWB errichtet auf Polyimide das 76-Mikrometer-Substrat mit dem 90-Ohm-Widerstand, der auf 0.15mm/0.3mm Bahn und Abstand für die Anwendung von USB-Verbindungsstück gesteuert wird. Es ist Standard-0,20 Millimeter stark mit der gelben Lötmittelmaske (coverlay) auf beiden Seiten und Immersionsgold sind auf Auflagen. FR-4, wie Versteifung auf dem Kopf und dem Endstück ist. Das Grundmaterial wird von Shengyi, das gesamte Brett benutzt, das 1 herauf Flex pro Gremium liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Stücke für Versand verpackt.
Parameter- und Leistungsblatt
PWB-Größe: | 196 x 35mm = 1 PCS |
Zahl von Schichten | 2 Schichten |
Brett-Art | Flexbile PWB |
Brett-Stärke | 0.2mm +/--10% |
Stackup | SPITZEN-FR-4 Steffener 0.8mm |
PU coverlay 0.025mm | |
Kupfernes Spitzen-0.035mm Ende | |
Polyimidesubstrat 0.076mm | |
Kupfernes Spitzen-0.035mm Ende | |
PU coverlay 0.025mm | |
Brett-materieller Lieferant | Shengyi |
Tg-Wert des Brett-Materials | 60℃ |
PTH-Custärke | 20 um |
Innere Iayer-Cu thicknes | N/A |
Oberflächencustärke | 35 um (1oz) |
Coverlay-Farbe | Gelb |
Zahl von Coverlay | 2 |
Stärke von Coverlay | 25 um |
Versteifung | FR-4 0.8mm |
Art der Silkscreen-Tinte | N/A |
Lieferant von Silkscreen | N/A |
Farbe von Silkscreen | N/A |
Zahl von Silkscreen | N/A |
Minimum über (Millimeter) | 0,3 |
Minimale Spur (Mil) | 5,90 |
Kleinster Spalt (Mil) | 11,8 |
Oberflächenende | Immersions-Gold |
RoHS erforderte | Ja |
Famability | 94-V0 |
Wärmestoß-Test | Durchlauf, -25℃±125℃, 1000 Zyklen. |
Wärmebelastung | Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
Funktion | Elektrischer Test 100% Durchlaufs |
Kunstfertigkeit | Befolgung IPC-A-600H u. IPC-6013C Klasse 2 |
Art der geliefert zu werden Grafik | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
Versorgungsbereich | Weltweit global. |
Eigenschaften und Nutzen
Ausgezeichnete Flexibilität;
Verringerung des Volumens;
Gewichtsverminderung;
Übereinstimmung der Versammlung;
Erhöhte Zuverlässigkeit;
Starke PWB-Fähigkeiten stützen Ihre Forschung und Entwicklung, Verkäufe und Marketing;
Lieferung rechtzeitig mit Rate höher als 98% pünktlicher Lieferung;
Team mit Leidenschaft, Disziplin, Verantwortung und Ehrlichkeit;
Keine Mindestbestellmenge. 1 Stück ist verfügbar;
Anwendungen
Flexibles Flachkabel, weiches Brett des industriellen Steuertemperaturbegrenzers, Prüfer der medizinischen Ausrüstung, Automobil GPS-Navigationsflexbrett, Tablettentastaturflexbrett, Anzeigenhintergrundbeleuchtung
1,5 unsymmetrischer (Linien) Widerstand, differenzialer Widerstand
Definition des Wellenwiderstands
Bei einer bestimmten Frequenz im Verhältnis zu einer Bezugsschicht, wird der Widerstand seiner Hochfrequenzsignale oder die elektromagnetischen Wellen bei Getriebe den Wellenwiderstand, den die Vektorsummierung des elektrischen Widerstands ist, induktive Reaktanz, Kapazitanzwiderstand genannt.
Die Klassifikation des Wellenwiderstands
Allgemeiner Wellenwiderstand wird in unterteilt: (1) unsymmetrischer (Linien) Widerstand; (2) differenzialer Widerstand und (3) koplanarer Widerstand, etc.
Unsymmetrischer Widerstand bezieht sich den auf gemessenen Widerstand einer einzelnen Bus-Leitung. Differenzialer Widerstand bezieht sich den auf Widerstand, der zwischen den zwei Fernleitungen mit gleichwertiger Breite und Abstand im differenzialen Antrieb gemessen wird. Koplanarer Widerstand bezieht sich den auf gemessenen Widerstand, wenn die Bus-Leitung zwischen seinen umgebenden Boden/VCC überträgt (der Raum zwischen der Bus-Leitung zu Boden/VCC auf beiden Seiten ist gleich).
Die bestimmende Zustand erfordert für Widerstand-Steuerung
Wenn das Signal in den PWB-Leiter übertragen wird, wenn die Länge des Leiters bis das 1/7 der Signalwellenlänge nah ist, dann wird der Leiter diesmal eine Signalübertragungslinie, die anderen allgemeinen Signalübertragungslinien werden angefordert, mit Widerstandsteuerung getan zu werden. Ob es angefordert wird, um zu steuern, basiert der Widerstand in PWB-Produktion auf der Anforderung des Kunden, wenn der Kunde fordert, dass ein bestimmter Linienbreitebedarf, mit Widerstandsteuerung, es getan zu werden, den Widerstand der Linienbreite in der Produktion zu steuern angefordert wird. Drei grundlegende Elemente der Impedanzanpassung sind die Ausgangsimpedanz (die ursprünglichen aktiven Teile), der Wellenwiderstand (Bus-Leitung), die Eingangsimpedanz (passive Teile) (PWB-Brett)
Mehr Widerstand steuerte flexiblen Stromkreis (FPC)
