| Grundmaterial: | Takonisches RF-35TC | Schichtzählung: | 1 Schicht, 2 Schicht, mehrschichtige, hybride Art |
|---|---|---|---|
| PWB-Stärke: | 0.3mm, 0.6mm, 0.8mm, 1.6mm (Substrat 10mil, 20mil, 30mil, 60mil) | PWB-Größe: | ≤400mm X 500mm |
| Lötmittelmaske: | Grünes, rotes, schwarzes, weißes, blaues etc. | Kupfernes Gewicht: | 0.5oz, 1oz, 2oz |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Immersionszinn etc. | ||
| Markieren: | PWB-Brett Rf-1oz,0.3mm Rf-PWB-Brett,0.3mm Hochfrequenzleiterplatte |
||

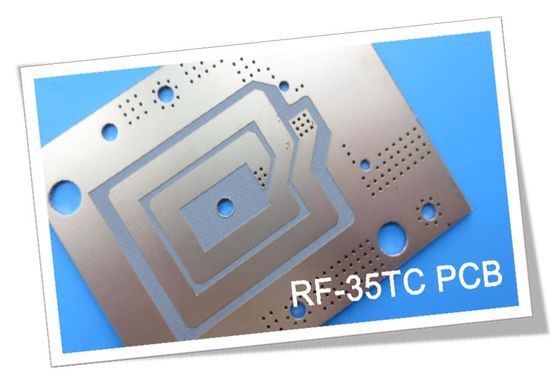

Takonisches RF-35TC Hochfrequenz-PWB mit starkem beschichtendem Gold der Immersions-10mil, 20mil, 30mil und 60mil und Immersions-Silber
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Hallo jeder,
Heute stellen wir Hochfrequenz-PWB vor, das auf RF-35TC errichtet wird.
RF-35TC ist ein basiertes PTFE, keramisches gefülltes Fiberglashochfrequenzmaterial von der takonischen Firma.
Zuerst werfen Sie einen Blick auf einige seiner Vorteile:
Außergewöhnliches thermisches Management
Dieses Material bietet überlegene Wärmeableitungsleistung an, also ist es eine Art thermisch leitfähiges dämpfungsärmes Laminat. Es ist für Anwendungen der hohen Leistung bestgeeignet. Hitze zerstreut weg von beiden Fernleitung auf PWB- und Oberflächenbergkomponenten wie Kondensator etc.
Ähnlich ist DK-Stabilität über einer breiten Temperaturspanne; Antennengewinne und -leistungsfähigkeit wird, RF-35TC Bindungen sehr gut zum flachen Kupfer erhöht und verringert Einfügungsdämpfung.
Zurück gehend zum Tabelle, lassen Sie uns einen Blick auf seine Hauptanwendungen werfen:
1. Endverstärker: Extrem - niedriges DF von 0,0011 und hohe Wärmeleitfähigkeit sind entsprochen für Endverstärkeranwendungen bestimmtes.
2. Koppler: Die niedrige z-Achse CTE und die Temperatur stabiles DK sind für schmales kritisch und breites Band überlagerte Koppler.
3. Filter: Die niedrigen x- und y-CTE Werte sind für das Beibehalten von kritischen Abständen zwischen Spurenelementen in einem Druckfilter entscheidend
Darüber hinaus ist es auch in den Antennen, Satellitenausrüstung und so weiter weitverbreitet. Als nächstes lassen Sie uns einen Blick auf unsere PWB-Fähigkeiten werfen.
| PWB-Fähigkeit | |
| PWB-Material: | PTFE basierte keramisches gefülltes Fiberglassubstrat |
| Designator: | RF-35TC |
| Dielektrizitätskonstante @ 10GHz: | 3,50 |
| Schichtzählung: | 1 Schicht, 2 Schicht, mehrschichtige, hybride Art |
| Kupfernes Gewicht: | 0.5oz, 1oz, 2oz |
| PWB-Stärke: | 0.3mm, 0.6mm, 0.8mm, 1.6mm |
| (Substrat 10mil, 20mil, 30mil, 60mil) | |
| Lötmittelmaske: | Grünes, rotes, schwarzes, weißes, blaues etc. |
| PWB-Größe: | ≤400mm X 500mm |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Immersionszinn etc. |
Zur Zeit kann unsere Firma einseitiges PWB, doppeltes mit Seiten versehenes PWB, mehrschichtiges PWB und hybrides PWB zur Verfügung stellen.
Die kupferne Stärke ist hauptsächlich 1oz und 2oz.
Entsprechend unterschiedlichem Gebrauch gibt es viele Arten Stärke, zum, wie von von 0.3mm, von von 0.6mm, von von 0.8mm und von von 1.6mm zu wählen.
Die Farbe der Lötmittelmaske ist in grünem, rotem, schwarzem, weißem und blauem etc. verfügbar.
Unsere maximale PWB-Größe ist innerhalb 400X 500mm.
Eine Vielzahl von Oberflächenenden ist, wie bloßes Kupfer, Heißluftniveau verfügbar, Immersionsgold und Immersionszinn.
Die grundlegende Farbe von RF-35TC PWB ist braun und grau.
Unsere Firma konzentriert sich auf Prototypen, kleine Reihe und Massenproduktion. Wenn Sie alle mögliche Fragen haben, fühlen Sie bitte sich frei, mit uns in Verbindung zu treten.
Danke für das Ablesen.
Anhang: Leistungsblatt RF-35TC
| RF-35TC TYPISCHE WERTE | |||||
| Eigentum | Prüfmethode | Einheit | Wert | Einheit | Wert |
| DK @10 Gigahertz | IPC-650 2.5.5.5 .1 (geändert) | 3,5 | 3,5 | ||
| Tck (-℃ 30 bis 120) | IPC-650 2.5.5.5 .1 (geändert) | PPMs | 24 | PPMs | 24 |
| Gigahertz DF@10 | IPC-650 2.5.5.5 .1 (geändert) | 0,0011 | 0,0011 | ||
| Dielektrischer Durchschlag | IPC-650 2.5.6 (auf gleicher Ebene, zwei Stifte im Öl) | KV | 56,7 | KV | 56,7 |
| Durchschlagsfestigkeit | ASTM D 149 (durch Fläche) | V/mil | 570 | V/mm | 22.441 |
| Bogen-Widerstand | IPC-650 2.5.1 | Sekunden | 304 | Sekunden | 304 |
| Feuchtigkeitsaufnahme | IPC-650 2.6.2.1 | % | 0,05 | % | 0,05 |
| Biegefestigkeit (MD) | ASTM D 790/IPC-650 2.4.4 | P/in | 12.900 | N/mm2 | 88,94 |
| Biegefestigkeit (CD) | ASTM D 790/IPC-650 2.4.4 | P/in | 11.700 | N/mm2 | 80,67 |
| Dehnfestigkeit (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | P/in | 9.020 | N/mm2 | 62,19 |
| Dehnfestigkeit (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | P/in | 7.740 | N/mm2 | 53,37 |
| Bruchdehnung (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,89 | N/mm | 1,89 |
| Bruchdehnung (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,7 | % | 1,7 |
| Elastizitätsmodul (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | P/in | 667.000 | N/mm2 | 4.599 |
| Elastizitätsmodul (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | P/in | 637.000 | N/mm2 | 4.392 |
| Poissons Verhältnis (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
| Poissons Verhältnis (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
| Druckmodul | ASTM D 695 (℃ 23) | P/in | 560.000 | N/mm2 | 3.861 |
| Biegefestigkeit (MD) | ASTM D 790/IPC-650 2.4.4 | P/in | 1,46 x 106 | N/mm2 | 10.309 |
| Biegefestigkeit (CD) | ASTM D 790/IPC-650 2.4.4 | P/in | 1,50 x 106 | N/mm2 | 10.076 |
| Schale Stength (½ oz.CVH) | IPC-650 2.4.8 (Wärmebelastung.) | Ibs. /inch | 7 | g/cm3 | 1,25 |
| Wärmeleitfähigkeit (unbekleidet,℃ 125) | ASTM F433 (vorsichtiger Wärmestrom) | Mit (M) | 0,6 | Mit (M) | 0,6 |
| Wärmeleitfähigkeit (C1/C1,125℃) | ASTM F433 (vorsichtiger Wärmestrom) | Mit (M) | 0,92 | Mit (M) | 0,92 |
| Wärmeleitfähigkeit (CH/CH,℃ 125) | ASTM F433 (vorsichtiger Wärmestrom) | Mit (M) | 0,87 | Mit (M) | 0,87 |
| Masshaltigkeit (MD) | IPC-650-2.4.39 Sec.5.4 (nach Ätzung) | mils/in. | 0,23 | mm/M | 0,23 |
| Masshaltigkeit (CD) | IPC-650-2.4.39 Sec.5.4 (nach Ätzung) | mils/in. | 0,64 | mm/M | 0,64 |
| Masshaltigkeit (MD) | IPC-650-2.4.39 Sec.5.5 (Wärmebelastung.) | mils/in. | -0,04 | mm/M | -0,04 |
| Masshaltigkeit (CD) | IPC-650-2.4.39 Sec.5.5 (Wärmebelastung.) | mils/in. | 0,46 | mm/M | 0,46 |
| Oberflächenwiderstandskraft | IPC-650 2.5.17.1 (nach erhöhtem Temp.) | Mohms | 8,33 x 107 | Mohms | 8,33 x 107 |
| Oberflächenwiderstandskraft | IPC-650 2.5.17.1 (nach Feuchtigkeit) | Mohms | 6,42 x 107 | Mohms | 6,42 x 107 |
| Spezifischer Durchgangswiderstand | IPC-650 2.5.17.1 (nach erhöhtem Temp.) | Mohms/cm | 5,19 x 108 | Mohms/cm | 5,19 x 108 |
| Spezifischer Durchgangswiderstand | IPC-650 2.5.17.1 (nach Feuchtigkeit) | Mohms/cm | 2,91 x 108 | Mohms/cm | 2,91 x 108 |
| CTE (x-Achse) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
| CTE (y-Achse) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
| CTE (z-Achse) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
| Dichte | ASTM D 792 | g/cm3 | 2,35 | g/cm3 | 2,35 |
| Härte | ASTM D 2240 (Ufer D) | 79,1 | 79,1 | ||
| Belastung am Bruch (MD) | ASTM D 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
| Belastung am Bruch (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
| Spezifische Wärme | ASTM E 1269-05, E 967-08, E968-02 | J (g-℃) | 0,94 | J (g-℃) | 0,94 |
| TD (2% Gewichtsverlust) | IPC-650 2.4.24.6 /TGA | von | 788 | ℃ | 420 |
| TD (5% Gewichtsverlust) | IPC-650 2.4.24.6 /TGA | von | 817 | ℃ | 436 |
