TLF-35 400x500mm mehrschichtiges takonisches PWB-Brett-bloßes kupfernes Oberflächenende

MOQ:	1pcs
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-091.V1.0

Grundmaterial:

Organisch-keramische Laminate TLF-35

Schicht-Zählung:

1 Schicht, 2 Schicht, 4 Schicht.

PWB-Stärke:

0.8mm, 1.6mm

PWB-Größe:

≤400 mm x 500 mm

Kupfernes Gewicht:

0.5oz, 1oz, 2oz

Oberflächenende:

Bloßes Kupfer, HASL, ENIG, Immersionszinn etc.

Hervorheben:

Bloßes kupfernes mehrschichtiges PWB-Brett

400x500mm mehrschichtiges PWB-Brett

Mehrschichtiges Brett PWB-IATF16949

Produktbeschreibung

Taconic TLF-35 Hochfrequenzplatinemit 30 mil, 60 mil dicker Beschichtung aus Immersionsgold, HASL, Immersionssilber und Zinn

(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)

Hallo zusammen,

Heute sprechen wir über die Hochfrequenzplatine TLF-35.

Taconic TLF-35 ist ein organisch-keramisches Laminat, das auf einer gewebten Glasverstärkung basiert.Es ist das Ergebnis sowohl der Keramikfüllungstechnologie als auch der beschichteten PTFE-Glasfaser.

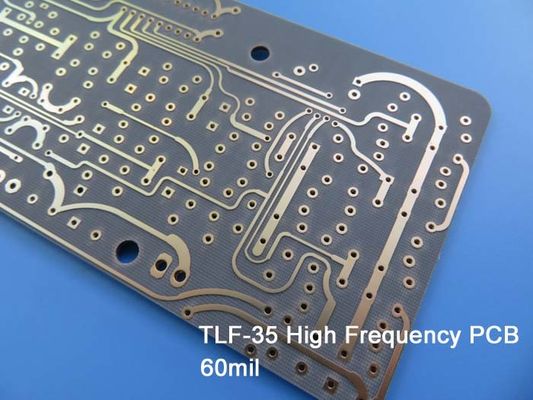

TLF-35 400x500mm mehrschichtiges takonisches PWB-Brett-bloßes kupfernes Oberflächenende 0

Typische Werte von TLF-35

Eigentum	Testmethode	Einheiten	Wert	Einheiten	Wert
Dielektrizitätskonstante bei 1,9 GHz	IPC-TM650 2.5.5.5.1 Mod		3,50 ±0,05		3,50 ±0,05
Verlustfaktor bei 1,9 GHz	IPC-TM650 2.5.5.5.1 Mod		0,0016		0,0016
Verlustfaktor bei 10 GHz	IPC-TM650 2.5.5.5.1 Mod		0,0022		0,0022
Wasseraufnahme	IPC-TM 650 2.6.2.1	%	0,03	%	0,03
Schälfestigkeit (1 Unze Kupfer)	IPC-TM 650 2.4.8	Pfund/linearer Zoll	10	N/mm	1.8
Volumenwiderstand	IPC-TM 650 2.5.17.1	Mohm·cm	2,0 x 10⁹	Mohm·cm	2,0 x 10⁹
Oberflächenwiderstand	IPC-TM 650 2.5.17.1	Mohm	3,0 x 10⁸	Mohm	3,0 x 10⁸
Biegefestigkeit in Längsrichtung	IPC-TM 650 650 2.4.4	psi	13000	N/mm²	90
Biegefestigkeit quer	IPC-TM 650 650 2.4.4	psi	13000	N/mm²	90
Wärmeleitfähigkeit	IPC-TM 650 2.4.50	W/m/K	0,37	W/m/K	0,37
xy WAK (50 ~ 150℃)	IPC-TM 650 2.4.41	ppm/℃	9-12	ppm/℃	9-12
z CTE (50 ~ 150℃)	IPC-TM 650 2.4.41	ppm/℃	80	ppm/℃	80
Entflammbarkeit	UL-94		V-0		V-0

Wir profitieren von folgenden Vorteilen:

1. Verbesserte Phasenintermodulationsverzerrung (PIMD) mit DK3.5

TLF-35 wurde entwickelt, um verbesserte PIMD-Leistungen auf größeneffektiven Leiterplatten für Antennenanwendungen zu erzielen.Die Dielektrizitätskonstante von TLF-35 beträgt 3,5, was den für PIMD erforderlichen Werten entspricht.

2. Verbesserte PTH-Qualität

Es weist eine bessere PTH-Qualität auf, was selbst bei kleineren Bohrlöchern zu einer stabileren Lochwand und einem stabileren Isolationswiderstand führt.

3. Stabil bei hoher Frequenz

TLF-35 wurde entwickelt, um eine überragende Hochfrequenzleistung zu bieten.

4. Geringe Feuchtigkeitsaufnahme

Seine extrem niedrige Feuchtigkeitsaufnahmerate und sein niedriger Verlustfaktor minimieren die Phasenverschiebung mit der Frequenz.

5. Kosten.

Niedrige Kosten ermöglichen großvolumige kommerzielle Mikrowellen- und Hochfrequenzanwendungen.

TLF-35 400x500mm mehrschichtiges takonisches PWB-Brett-bloßes kupfernes Oberflächenende 1

Typische Anwendungen werden wie folgt dargestellt.

1. Antenne

2. Leistungsverstärker (TD-SCDMA, WCDMAS, LTE, WLAN etc.)

3. LNA, Repeater PA

4. Passive HF-Komponenten (Filter, Koppler usw.)

TLF-35 400x500mm mehrschichtiges takonisches PWB-Brett-bloßes kupfernes Oberflächenende 2

UnserPCB-Fähigkeit(TLF-35)

PCB-Fähigkeit
PCB-Material:	Organisch-keramische Laminate
Bezeichnung:	TLF-35
Dielektrizitätskonstante	3,50 ±0,05
Anzahl der Ebenen:	1 Schicht, 2 Schicht, 4 Schicht.
Kupfergewicht:	0,5 Unzen, 1 Unze, 2 Unzen
Leiterplattendicke:	0,8 mm, 1,6 mm
PCB-Größe:	≤400 mm x 500 mm
Oberflächenfinish:	Blankes Kupfer, HASL, ENIG, Immersionszinn usw.

Wir sind in der Lage, TLF-35-Hochfrequenz-Leiterplatten mit 1 Unzen und 2 Unzen Kupfer, 0,8 mm und 1,6 mm Dicke, maximaler Plattengröße 400 x 500 mm, mit Oberflächenbehandlung aus blankem Kupfer, HASL, ENIG, Tauchzinn usw. zu liefern.

Bicheng ist auf die Bereitstellung von Prototypen, Kleinserien und Massenproduktionsdienstleistungen spezialisiert.

Bei Fragen können Sie sich gerne an uns wenden.

Vielen Dank für Ihre Lektüre.
