Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | RO4350B | Schichtzählung: | 4 Schichten |
|---|---|---|---|
| PWB-Stärke: | 0.82mm | PWB-Größe: | 85 x 100mm=1PCS |
| Kupfernes Gewicht: | 1oz | Oberflächenende: | Immersions-Gold |
| Hervorheben: | Mehrschichtiges Brett PWB-IATF16949,0.82mm mehrschichtiges PWB-Brett,0.82mm mehrschichtige Leiterplatte |
||

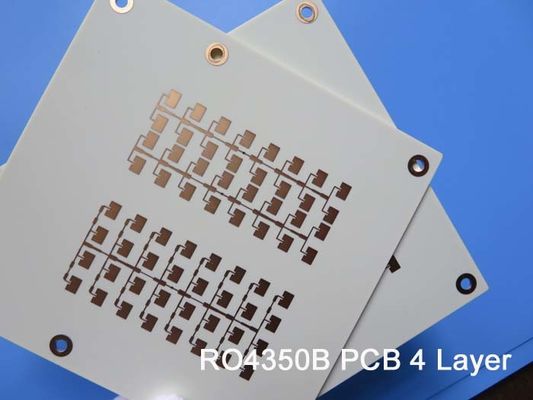

4 Schicht Hochfrequenz-PWB auf 6,6 Mil RO4350B und 10 Mil RO4350B für Radar-System
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Mehrschichtiges Hochfrequenz-PCBs werden von allem Hochfrequenzmaterial einschließlich prepreg Klebers gemacht. Zum Beispiel ist ein 4 Schicht RO4350B PWB ein Mittel von 2 Kernen von RO4350B-Substraten. Wie zu allen bekannt, gibt es 8 Kerne in RO4350B-Familie, d.h. 4mil (0.101mm) zu 60mil (1.524mm).
So ist es sehr interessant, dass Stapel-oben von 4 Schichten auf viele unterschiedlichen Arten erfolgt sein kann.
Heute sprachen wir sind ein 4 PWB Hochfrequenz der Schicht RO4350B, das auf 6.6mil- und 10mil-RO4350B Substrat für die Anwendung des Radarsystems errichtet wurde. Dieses Rf-Brett hat eine Stärke von 0.82mm mit einer minimalen Bahn 4mil und einem Abstand 5mil. Dieses ist ein reines mehrschichtiges HochfrequenzpWB mit RO4450B als dielektrisches prepreg. Andere Spezifikationen sind weißer Silkscreen über grüner Lötmittelmaske, das Immersionsgold, das auf Auflagen überzogen wird. Gesamtes Brett wird 1 oben pro Gremium zur Verfügung gestellt. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 50 Gremien für Versand verpackt. Ist hier Detail des Stapels-oben:
Eigenschaften und Nutzen
1) Ausgezeichnete Hochfrequenzleistung wegen der niedrigen dielektrischen Toleranz und des Verlustes;
2) Widerstand der guten hohen Temperatur und der niedrigen Temperatur (- 192℃-260℃);
3) Geeignete Produktrate der ersten Produktion: >95%
4) Lieferung rechtzeitig: >98%
5) Kundenbeanstandungsrate: <1>
Anwendungen
Vario-Koppler, Turm-angebrachter Verstärker, Endverstärker, akustische Entdeckungs-Sensoren, Rf schaltet,
Parameter- und Leistungsblatt
| PWB-GRÖSSE | 85 x 100mm=1PCS |
| BRETT-ART | Mehrschichtiges PWB |
| Zahl von Schichten | 4 Schichten |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | Nein |
| SCHICHT STACKUP | Kupfer ------- Oberschicht 35um (1 Unze) +plate |
| Dielektrisches RO4350B 0.168mm (6,6 Mil) | |
| Kupfer ------- 35um (1oz) | |
| Dielektrisches RO4350F 0.203mm (8 Mil) | |
| Kupfer ------ 35um (1oz) | |
| Dielektrisches RO4450B 0.254mm (10 Mil) | |
| Kupfer ------35um (1oz) + Platte untere Schicht | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | Mil 4 Mil/5 |
| Minimale/maximale Löcher: | 0,25 Millimeter/2,0 Millimeter |
| Zahl von verschiedenen Löchern: | 5 |
| Zahl von Bohrlöchern: | 175 |
| Zahl von Ausfräsungen: | 0 |
| Zahl von internen Ausschnitten: | 3 |
| Widerstand-Steuerung: | nein |
| Zahl des Goldfingers: | 0 |
| BRETT-MATERIAL | |
| Glasepoxid: | RO4350B Tg280℃, äh<3> |
| Abschließende Folie extern: | 1,5 Unze |
| Abschließende Folie intern: | 1 Unze |
| Abschließende Höhe von PWB: | 0,82 Millimeter ±0.1mm |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Immersionsgold |
| Löten Sie Maske, auf zuzutreffen: | N/A |
| Lötmittel-Masken-Farbe: | N/A |
| Lötmittel-Masken-Art: | N/A |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | N/A |
| Farbe der Teillegende | N/A |
| Hersteller Name oder Logo: | N/A |
| ÜBER | Überzogen durch Loch (PTH), minimale Größe 0.25mm. |
| FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" |
| Brettüberzug: | 0,0029" |
| Bohrgerättoleranz: | 0,002" |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
