RF-35TC 35um Doppelschicht PWBs Kupfer-132x58mm hohe Wärmeleitfähigkeit

RF-35TC 35um Copper 132x58mm Dual Layer PCB High Thermal Conductivity
RF-35TC 35um Copper 132x58mm Dual Layer PCB High Thermal Conductivity RF-35TC 35um Copper 132x58mm Dual Layer PCB High Thermal Conductivity RF-35TC 35um Copper 132x58mm Dual Layer PCB High Thermal Conductivity

Großes Bild :  RF-35TC 35um Doppelschicht PWBs Kupfer-132x58mm hohe Wärmeleitfähigkeit

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-027.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Grundmaterial: RF-35TC Schichtzählung: 2 Schichten
PWB-Größe: 132 x 58mm=1PCS PWB-Stärke: 1.6mm
Lötmittelmaske: GRÜN Silkscreen: Weiß
Kupfernes Gewicht: 1oz Oberflächenende: Immersionsgold
Markieren:

Doppelschicht PWB des Kupfer-35um

,

132x58mm Doppelschicht PWB

,

Takonisches Doppelschicht PWB

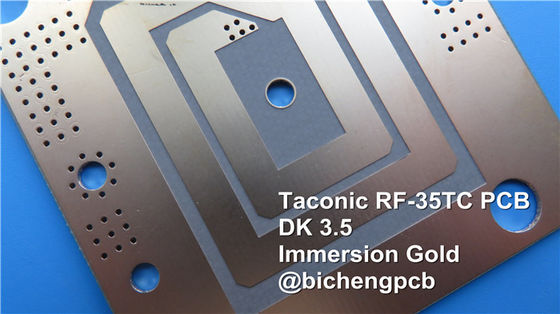

Takonisches Hochfrequenz-PWB errichtet auf RF-35TC 60mil 1.524mm mit Immersions-Gold für Satelliten

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



RF-35TC ist eine Art Hochfrequenzmaterial von der takonischen Firma. Es bietet einen „Bestes in der Klasse“ niedrigen Verlustfaktor mit hoher Wärmeleitfähigkeit an. Dieses Material ist für Anwendungen der hohen Leistung bestgeeignet, in denen jedes 1/10. eines DBs kritisch ist und das PWB-Substrat erwartet wird, um Hitze weg von beiden Fernleitungen und Oberflächenbergkomponenten wie Transistoren zu zerstreuen.



RF-35TC ist ein basiertes PTFE, keramisches gefülltes Fiberglassubstrat. Es oxidiert, färbt oder zeigt gelb aufwärts Antrieb nicht in der Dielektrizitätskonstante und im Verlustfaktor wie seinen Konkurrenten des synthetischen Gummis (Kohlenwasserstoff).



Dieses Laminat hat einen niedrigen Dielektrizitätskonstantewert von 3,50 und hat extrem - niedriges DF von 0,0011. Es versieht einen niedrigen Verlustfaktor mit hoher Wärmeleitfähigkeit und Bindungen sehr gut zum flachen Kupfer und weiter verringert Einfügungsdämpfung.



Die RF-35TC Laminate sind für Antennen, Satelliten, Filter, Koppler und Endverstärker ideal.



PWB-Spezifikationen

PWB-GRÖSSE 132 x 58mm=1PCS
BRETT-ART Doppeltes versah PWB mit Seiten
Zahl von Schichten 2 Schichten
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten NEIN
SCHICHT STACKUP Kupfer ------- Oberschicht 35um (1 Unze) +plate
RF-35TC 1.524mm
Kupfer ------- 35um (1oz) + Platte BOT Schicht
TECHNOLOGIE
Minimale Spur und Raum: Mil 7 Mil/7
Minimale/maximale Löcher: N/A
Zahl von verschiedenen Löchern: N/A
Zahl von Bohrlöchern: N/A
Zahl von Ausfräsungen: 0
Zahl von internen Ausschnitten: 0
Widerstand-Steuerung: nein
Zahl des Goldfingers: 0
BRETT-MATERIAL
Glasepoxid: RF-35TC 1.524mm
Abschließende Folie extern: 1,5 Unze
Abschließende Folie intern: N/A
Abschließende Höhe von PWB: 1,6 Millimeter ±10%
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende Immersionsgold
Löten Sie Maske, auf zuzutreffen: Unter, Minimum 12micron
Lötmittel-Masken-Farbe: Grün, PSR-2000GT600D, Taiyo Supplied.
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Wegewahl
MARKIERUNG
Seite der Teillegende Unter
Farbe der Teillegende Weiß, IJR-4000 MW300, Taiyo-Marke
Hersteller Name oder Logo: Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER N/A
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059"
Brettüberzug: 0,0029"
Bohrgerättoleranz: 0,002"
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.



RF-35TC 35um Doppelschicht PWBs Kupfer-132x58mm hohe Wärmeleitfähigkeit 0



Leistungsblatt von RF-35TC

RF-35TC TYPISCHE WERTE
Eigentum Prüfmethode Einheit Wert Einheit Wert
DK @10 Gigahertz IPC-650 2.5.5.5 .1 (geändert)   3,5   3,5
Tck (- 30 bis 120) IPC-650 2.5.5.5 .1 (geändert) PPMs 24 PPMs 24
Gigahertz DF@10 IPC-650 2.5.5.5 .1 (geändert)   0,0011   0,0011
Dielektrischer Durchschlag IPC-650 2.5.6 (auf gleicher Ebene, zwei Stifte im Öl) KV 56,7 KV 56,7
Durchschlagsfestigkeit ASTM D 149 (durch Fläche) V/mil 570 V/mm 22.441
Bogen-Widerstand IPC-650 2.5.1 Sekunden 304 Sekunden 304
Feuchtigkeitsaufnahme IPC-650 2.6.2.1 % 0,05 % 0,05
Biegefestigkeit (MD) ASTM D 790/IPC-650 2.4.4 P/in 12.900 N/mm2 88,94
Biegefestigkeit (CD) ASTM D 790/IPC-650 2.4.4 P/in 11.700 N/mm2 80,67
Dehnfestigkeit (MD) ASTM D 3039/IPC-TM-650 2.4.19 P/in 9.020 N/mm2 62,19
Dehnfestigkeit (CD) ASTM D 3039/IPC-TM-650 2.4.19 P/in 7.740 N/mm2 53,37
Bruchdehnung (MD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,89 N/mm 1,89
Bruchdehnung (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,7 % 1,7
Elastizitätsmodul (MD) ASTM D 3039/IPC-TM-650 2.4.19 P/in 667.000 N/mm2 4.599
Elastizitätsmodul (CD) ASTM D 3039/IPC-TM-650 2.4.19 P/in 637.000 N/mm2 4.392
Poissons Verhältnis (MD) ASTM D 3039/IPC-TM-650 2.4.19   0,18   0,18
Poissons Verhältnis (CD) ASTM D 3039/IPC-TM-650 2.4.19   0,23   0,18
Druckmodul ASTM D 695 ( 23) P/in 560.000 N/mm2 3.861
Biegefestigkeit (MD) ASTM D 790/IPC-650 2.4.4 P/in 1,46 x 106 N/mm2 10.309
Biegefestigkeit (CD) ASTM D 790/IPC-650 2.4.4 P/in 1,50 x 106 N/mm2 10.076
Schale Stength (½ oz.CVH) IPC-650 2.4.8 (Wärmebelastung.) Ibs. /inch 7 g/cm3 1,25
Wärmeleitfähigkeit (unbekleidet, 125) ASTM F433 (vorsichtiger Wärmestrom) Mit (M) 0,6 Mit (M) 0,6
Wärmeleitfähigkeit (C1/C1,125℃) ASTM F433 (vorsichtiger Wärmestrom) Mit (M) 0,92 Mit (M) 0,92
Wärmeleitfähigkeit (CH/CH, 125) ASTM F433 (vorsichtiger Wärmestrom) Mit (M) 0,87 Mit (M) 0,87
Masshaltigkeit (MD) IPC-650-2.4.39 Sec.5.4 (nach Ätzung) mils/in. 0,23 mm/M 0,23
Masshaltigkeit (CD) IPC-650-2.4.39 Sec.5.4 (nach Ätzung) mils/in. 0,64 mm/M 0,64
Masshaltigkeit (MD) IPC-650-2.4.39 Sec.5.5 (Wärmebelastung.) mils/in. -0,04 mm/M -0,04
Masshaltigkeit (CD) IPC-650-2.4.39 Sec.5.5 (Wärmebelastung.) mils/in. 0,46 mm/M 0,46
Oberflächenwiderstandskraft IPC-650 2.5.17.1 (nach erhöhtem Temp.) Mohms 8,33 x 107 Mohms 8,33 x 107
Oberflächenwiderstandskraft IPC-650 2.5.17.1 (nach Feuchtigkeit) Mohms 6,42 x 107 Mohms 6,42 x 107
Spezifischer Durchgangswiderstand IPC-650 2.5.17.1 (nach erhöhtem Temp.) Mohms/cm 5,19 x 108 Mohms/cm 5,19 x 108
Spezifischer Durchgangswiderstand IPC-650 2.5.17.1 (nach Feuchtigkeit) Mohms/cm 2,91 x 108 Mohms/cm 2,91 x 108
CTE (x-Achse) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 11 ppm/℃ 11
CTE (y-Achse) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 13 ppm/℃ 13
CTE (z-Achse) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 34 ppm/℃ 34
Dichte ASTM D 792 g/cm3 2,35 g/cm3 2,35
Härte ASTM D 2240 (Ufer D)   79,1   79,1
Belastung am Bruch (MD) ASTM D 790/IPC-650 2.4.4 % 0,014 % 0,014
Belastung am Bruch (CD) ASTM D 790/IPC-650 2.4.4 % 0,013 % 0,013
Spezifische Wärme ASTM E 1269-05, E 967-08, E968-02 J (g-) 0,94 J (g-) 0,94
TD (2% Gewichtsverlust) IPC-650 2.4.24.6 /TGA von 788 420
TD (5% Gewichtsverlust) IPC-650 2.4.24.6 /TGA von 817 436



RF-35TC 35um Doppelschicht PWBs Kupfer-132x58mm hohe Wärmeleitfähigkeit 1
