Grundmaterial: | RF-35TC | Schichtzählung: | 2 Schichten |
---|---|---|---|
PWB-Größe: | 95 x 68mm=1PCS | PWB-Stärke: | 0.6mm |
Lötmittelmaske: | GRÜN | Silkscreen: | Weiß |
Kupfernes Gewicht: | 1oz | Oberflächenende: | ENIG |
Markieren: | 20mil zwei Schicht PWB,0.508mm zwei Schicht PWB,Oberflächenpwb ende 20mil ENIG |

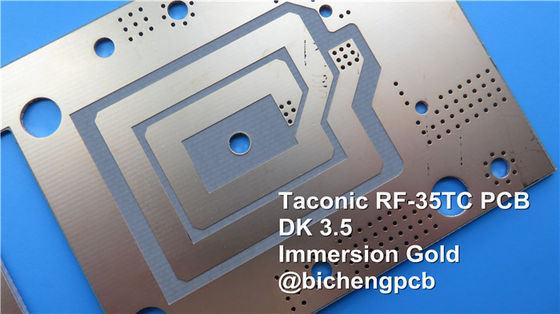

Takonisches PWB errichtet auf RF-35TC 20mil 0.508mm mit schwarzer Lötmittel-Maske und Immersions-Gold für Endverstärker
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
RF-35TC ist eine Art Hochfrequenzmaterial von der takonischen Firma. Es bietet einen „Bestes in der Klasse“ niedrigen Verlustfaktor mit hoher Wärmeleitfähigkeit an. Dieses Material ist für Anwendungen der hohen Leistung bestgeeignet, in denen jedes 1/10. eines DBs kritisch ist und das PWB-Substrat erwartet wird, um Hitze weg von beiden Fernleitungen und Oberflächenbergkomponenten wie Transistoren zu zerstreuen.
RF-35TC ist ein basiertes PTFE, keramisches gefülltes Fiberglassubstrat. Es oxidiert, färbt oder zeigt gelb aufwärts Antrieb nicht in der Dielektrizitätskonstante und im Verlustfaktor wie seinen Konkurrenten des synthetischen Gummis (Kohlenwasserstoff).
Dieses Laminat hat einen niedrigen Dielektrizitätskonstantewert von 3,50 und hat extrem - niedriges DF von 0,0011. Es versieht einen niedrigen Verlustfaktor mit hoher Wärmeleitfähigkeit und Bindungen sehr gut zum flachen Kupfer und weiter verringert Einfügungsdämpfung.
Die RF-35TC Laminate sind für Antennen, Satelliten, Filter, Koppler und Endverstärker ideal.
PWB-Spezifikationen
PWB-GRÖSSE | 95 x 68mm=1PCS |
BRETT-ART | Doppeltes versah PWB mit Seiten |
Zahl von Schichten | 2 Schichten |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | JA |
SCHICHT STACKUP | Kupfer ------- Oberschicht 35um (1 Unze) +plate |
RF-35TC 0.508mm | |
Kupfer ------- 35um (1oz) + Platte BOT Schicht | |
TECHNOLOGIE | |
Minimale Spur und Raum: | Mil 5 Mil/5 |
Minimale/maximale Löcher: | 0,4 Millimeter/5,5 Millimeter |
Zahl von verschiedenen Löchern: | 6 |
Zahl von Bohrlöchern: | 12 |
Zahl von Ausfräsungen: | 0 |
Zahl von internen Ausschnitten: | 0 |
Widerstand-Steuerung: | nein |
Zahl des Goldfingers: | 0 |
BRETT-MATERIAL | |
Glasepoxid: | RF-35TC 0.508mm |
Abschließende Folie extern: | 1,5 Unze |
Abschließende Folie intern: | N/A |
Abschließende Höhe von PWB: | 0,6 Millimeter ±0.1 |
ÜBERZIEHEN UND BESCHICHTEN | |
Oberflächenende | ENIG |
Löten Sie Maske, auf zuzutreffen: | SPITZEN, Minimum 12micron |
Lötmittel-Masken-Farbe: | Grün, PSR-2000GT600D, Taiyo Supplied. |
Lötmittel-Masken-Art: | LPSM |
CONTOUR/CUTTING | Wegewahl |
MARKIERUNG | |
Seite der Teillegende | SPITZE |
Farbe der Teillegende | Weiß, IJR-4000 MW300, Taiyo-Marke |
Hersteller Name oder Logo: | Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
ÜBER | Überzogen durch Loch (PTH), minimale Größe 0.4mm. |
FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" |
Brettüberzug: | 0,0029" |
Bohrgerättoleranz: | 0,002" |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
Leistungsblatt von RF-35TC
RF-35TC TYPISCHE WERTE | |||||
Eigentum | Prüfmethode | Einheit | Wert | Einheit | Wert |
DK @10 Gigahertz | IPC-650 2.5.5.5 .1 (geändert) | 3,5 | 3,5 | ||
Tck (-℃ 30 bis 120) | IPC-650 2.5.5.5 .1 (geändert) | PPMs | 24 | PPMs | 24 |
Gigahertz DF@10 | IPC-650 2.5.5.5 .1 (geändert) | 0,0011 | 0,0011 | ||
Dielektrischer Durchschlag | IPC-650 2.5.6 (auf gleicher Ebene, zwei Stifte im Öl) | KV | 56,7 | KV | 56,7 |
Durchschlagsfestigkeit | ASTM D 149 (durch Fläche) | V/mil | 570 | V/mm | 22.441 |
Bogen-Widerstand | IPC-650 2.5.1 | Sekunden | 304 | Sekunden | 304 |
Feuchtigkeitsaufnahme | IPC-650 2.6.2.1 | % | 0,05 | % | 0,05 |
Biegefestigkeit (MD) | ASTM D 790/IPC-650 2.4.4 | P/in | 12.900 | N/mm2 | 88,94 |
Biegefestigkeit (CD) | ASTM D 790/IPC-650 2.4.4 | P/in | 11.700 | N/mm2 | 80,67 |
Dehnfestigkeit (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | P/in | 9.020 | N/mm2 | 62,19 |
Dehnfestigkeit (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | P/in | 7.740 | N/mm2 | 53,37 |
Bruchdehnung (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,89 | N/mm | 1,89 |
Bruchdehnung (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,7 | % | 1,7 |
Elastizitätsmodul (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | P/in | 667.000 | N/mm2 | 4.599 |
Elastizitätsmodul (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | P/in | 637.000 | N/mm2 | 4.392 |
Poissons Verhältnis (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
Poissons Verhältnis (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
Druckmodul | ASTM D 695 (℃ 23) | P/in | 560.000 | N/mm2 | 3.861 |
Biegefestigkeit (MD) | ASTM D 790/IPC-650 2.4.4 | P/in | 1,46 x 106 | N/mm2 | 10.309 |
Biegefestigkeit (CD) | ASTM D 790/IPC-650 2.4.4 | P/in | 1,50 x 106 | N/mm2 | 10.076 |
Schale Stength (½ oz.CVH) | IPC-650 2.4.8 (Wärmebelastung.) | Ibs. /inch | 7 | g/cm3 | 1,25 |
Wärmeleitfähigkeit (unbekleidet,℃ 125) | ASTM F433 (vorsichtiger Wärmestrom) | Mit (M) | 0,6 | Mit (M) | 0,6 |
Wärmeleitfähigkeit (C1/C1,125℃) | ASTM F433 (vorsichtiger Wärmestrom) | Mit (M) | 0,92 | Mit (M) | 0,92 |
Wärmeleitfähigkeit (CH/CH,℃ 125) | ASTM F433 (vorsichtiger Wärmestrom) | Mit (M) | 0,87 | Mit (M) | 0,87 |
Masshaltigkeit (MD) | IPC-650-2.4.39 Sec.5.4 (nach Ätzung) | mils/in. | 0,23 | mm/M | 0,23 |
Masshaltigkeit (CD) | IPC-650-2.4.39 Sec.5.4 (nach Ätzung) | mils/in. | 0,64 | mm/M | 0,64 |
Masshaltigkeit (MD) | IPC-650-2.4.39 Sec.5.5 (Wärmebelastung.) | mils/in. | -0,04 | mm/M | -0,04 |
Masshaltigkeit (CD) | IPC-650-2.4.39 Sec.5.5 (Wärmebelastung.) | mils/in. | 0,46 | mm/M | 0,46 |
Oberflächenwiderstandskraft | IPC-650 2.5.17.1 (nach erhöhtem Temp.) | Mohms | 8,33 x 107 | Mohms | 8,33 x 107 |
Oberflächenwiderstandskraft | IPC-650 2.5.17.1 (nach Feuchtigkeit) | Mohms | 6,42 x 107 | Mohms | 6,42 x 107 |
Spezifischer Durchgangswiderstand | IPC-650 2.5.17.1 (nach erhöhtem Temp.) | Mohms/cm | 5,19 x 108 | Mohms/cm | 5,19 x 108 |
Spezifischer Durchgangswiderstand | IPC-650 2.5.17.1 (nach Feuchtigkeit) | Mohms/cm | 2,91 x 108 | Mohms/cm | 2,91 x 108 |
CTE (x-Achse) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
CTE (y-Achse) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
CTE (z-Achse) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
Dichte | ASTM D 792 | g/cm3 | 2,35 | g/cm3 | 2,35 |
Härte | ASTM D 2240 (Ufer D) | 79,1 | 79,1 | ||
Belastung am Bruch (MD) | ASTM D 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
Belastung am Bruch (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
Spezifische Wärme | ASTM E 1269-05, E 967-08, E968-02 | J (g-℃) | 0,94 | J (g-℃) | 0,94 |
TD (2% Gewichtsverlust) | IPC-650 2.4.24.6 /TGA | von | 788 | ℃ | 420 |
TD (5% Gewichtsverlust) | IPC-650 2.4.24.6 /TGA | von | 817 | ℃ | 436 |
