Heute sprechen wir über 6-Schicht-Hybrid-PCB auf RO4350B und FR-4 gebaut.
Es ist für die Anwendung von Radarantennen. zwei Kerne von RO4350B auf der oberen und unteren Seite, durch Löcher überzogen, verbinden jede Schicht.jedes dielektrische Material mehr als 0.2 mm Dicke, was zu einer gesamten PCB-Dicke von 1,9 mm Dicke führt. Pads und Löcher sind immersionsgoldplattiert. Sie werden nach IPC 6012 Klasse 2 hergestellt, wobei die mitgelieferten Gerber-Daten verwendet werden.Jedes 25 Panels sind für den Versand verpackt..
Schauen wir uns den zweiten an.

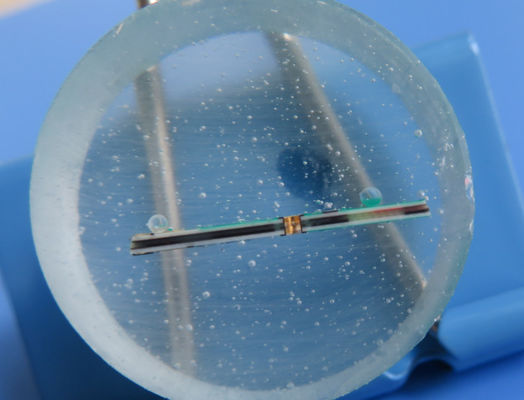

Der 10mil RO4350B-Kern ist der gleiche. Der Hauptunterschied besteht darin, dass er 3 Arten blind über enthält. Die Spezifikationen sind wie folgt:
Ausgangsmaterial: RO4350B 10mil + FR4
Anzahl der Schichten: 6 Schichten
Typ: Blind über L1-L2, L1-L3, L1-L4
Format: 82 mm x 95 mm = 1 Typ = 1 Stück
Oberflächenveredelung: Eintauchgold
Kupfergewicht: Außenschicht 35 μm/ Innenschicht 35 μm
Lötmaske / Legende: Nein
EndPCB-Höhe: 1,4 mm
Standard: IPC 6012 Klasse 2
Verpackung: 20 Panels sind zur Versendung verpackt.
Vorlaufzeit: 20 Arbeitstage
Haltbarkeit: 6 Monate
Es gibt eine sehr ähnliche Produkte, deren innere Schichten verwendet werden, eine halbe Unze Kupfer.
Da ist er.- Ich weiß.Die Vorteile von RO4350B-Hybrid-PCBs sind vielfältig.
1) Verbesserung der Signalintegrität gegenüber den Stacks mit allen FR4-Boards;
2) Kostensenkung gegenüber Stack-ups mit geringem Materialverlust;
3) Technisches Design verhindert Probleme in der Vorproduktion;
4) ISO9000, ISO14001, IATF16949, UL-zertifizierte Fabrik
5) IPC-Klasse 2 / IPC-Klasse 3;
Die Anwendungsbereiche sind vielfältig und nachstehend aufgeführt:
-Radar-Datenübertrager,
- Mischstreifen-Antenne,
- auf einem Turm montierten Booster,
- modulares Oszilloskop,
- Dämpfer und 5G-Antenne usw.
Sie sind herzlich eingeladen, uns für Ihre RF-PCB-Anfragen zu kontaktieren.
Anhang: PCB-Datenblatt
| PCB-Größe |
75 x 110 mm = 1 PCS |
| TYPE des Boards |
Mehrschichtige PCB |
| Anzahl der Schichten |
6 Schichten |
| Oberflächenbefestigungskomponenten |
- Ja, das ist es. |
| Durch Lochkomponenten |
- Nein. |
| Layer Stackup |
Kupfer ------- 35um ((1 oz) + Platten-TOP-Schicht |
| Dielektrische RO4350B 0,254 mm (10 ml) |
| Kupfer ------- 35um ((1 Unze) |
| |
PP+FR4+PP 0,695 mm |
| |
Kupfer ------ 35um (1 Unze) |
| |
FR-4 0,25 mm |
| |
Kupfer ------ 35um (1 Unze) |
| |
PP 0,21 mm |
| |
Kupfer ------35um (1 Unze) |
| |
Dielektrische RO4350B 0,254 mm (10 ml) |
| |
Kupfer ------- 35um ((1 oz) + BOT-Blechschicht |
| Technik |
|
| Mindestspuren und Raum: |
4 ml / 5 ml |
| Mindest- und Höchstlöcher: |
0.3 mm / 2,0 mm |
| Anzahl der verschiedenen Löcher: |
12 |
| Anzahl der Bohrlöcher: |
167 |
| Anzahl der geschliffenen Schlitze: |
0 |
| Anzahl der inneren Ausschnitte: |
3 |
| Impedanzkontrolle: |
Nein |
| Zahl des Goldfingers: |
0 |
| BORT-Material |
|
| Epoxiglas: |
RO4350B Tg280°C, er<3.48, Rogers Corp. FR-4 IT158 |
| Endfolie äußerlich: |
1.5 Unzen |
| Endfolie im Inneren |
1 Unze |
| Endhöhe der PCB: |
10,8 mm ± 0,18 mm |
| Beschichtung und Beschichtung |
|
| Oberflächenbearbeitung |
Eingetauchte Gold |
| Lötmaske gilt für: |
TOP, 12 Mikron Minimum |
| Farbe der Lötmaske: |
Grün, PRS-2000GT600D, von Taiyo geliefert. |
| Typ der Lötmaske: |
LPSM |
| Kontur/Schnitt |
Routing |
| Markierung |
|
| Seite der Komponentenlegende |
Top |
| Farbe der Komponentenlegende |
Weiß, IJR-4000 MW300, Marke Taiyo |
| Herstellername oder -logo: |
Auf der Tafel in einem Dirigenten und mit Beinen markiert |
| Durch |
Durchlöchert (PTH) mit einer Mindestgröße von 0,3 mm. Blind über L1-L2, L3-L6 |
| BEMERKUNG der Entflammbarkeit |
UL 94-V0 Genehmigung MIN. |
| Dimensionstoleranz |
|
| Ausmaß des Umrisses: |
0.0059" |
| Plattierung: |
0.0029" |
| Toleranz für Bohrungen: |
0.002" |
| TEST |
100% elektrischer Test vor der Lieferung |
| Art der zu liefernden Kunstwerke |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| Dienstleistungsbereich |
Weltweit, weltweit. |
