10 Millimeter RF-10 PCB 2-Schicht starre Platte Hoch-DK Niedrigverlust

10 Millimeter RF-10 PCB 2-Schicht starre Platte Hoch-DK Niedrigverlust

MOQ: 1 STÜCK
Preis: USD9.99-99.99
Standardverpackung: Vakuumbeutel+Kartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Stück pro Monat
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-332.V1.0
PCB-Material:
RF-10
PCB-Dicke:
0,5 mm
Anzahl der Ebenen:
2-layer
PCB-Größe:
143,6 mm x 109,8 mm (2 Typen, 2 Stück)
Kupfergewicht:
1 Unze (1,4 Mil) auf den Außenschichten (35 μm)
Oberflächenbeschaffenheit:
ENEPIG
Hervorheben:

IsoClad 933 PCB Substrat

,

Kupferplattiertes Laminatblech

,

PCB Substrat mit Garantie

Produktbeschreibung

Suchen Sie nach einer leistungsstarken 2-lagigen starren Leiterplatte, die für HF-Anwendungen optimiert ist? Diese zweilagige starre Leiterplatte besteht aus kupferkaschierten RF-10-Laminaten – einem Verbundwerkstoff aus keramikgefülltem PTFE und gewebtem Glasfasergewebe – und wurde entwickelt, um dem wachsenden Bedarf an Größenreduzierung bei HF-Anwendungen gerecht zu werden und gleichzeitig eine hervorragende Signalintegrität zu gewährleisten. Diese Leiterplatte wurde gemäß den Qualitätsstandards der IPC-Klasse 2 entwickelt und bietet zuverlässige Leistung für kritische Anwendungen wie Mikrostreifen-Patchantennen, GPS-Antennen und Satellitenkomponenten. Mit dem Fokus auf Präzision, Haltbarkeit und Kosteneffizienz ist diese Leiterplatte ideal für Ingenieure und Beschaffungsteams, die ein zuverlässiges Substrat für Hochfrequenzprojekte suchen.



LeiterplatteSpezifikationS

Jeder Aspekt unserer Leiterplatte ist auf Präzision und Leistung ausgelegt und gewährleistet Konsistenz und Zuverlässigkeit in jeder Einheit:

Baugegenstand Details
Brettabmessungen 143,6 mm x 109,8 mm (2 Typen, 2 Stück), mit einer engen Toleranz von +/- 0,15 mm für präzisen Sitz in Ihren Baugruppen
Spur & Raum Mindestens 5/7 mil, was ein kompaktes Schaltungsdesign ohne Beeinträchtigung der Signalintegrität ermöglicht
Mindestlochgröße 0,4 mm, kompatibel mit Standardanforderungen für die Komponentenmontage
Durchkontaktierungen Keine Blind Vias, was die Herstellung vereinfacht und gleichzeitig zuverlässige Verbindungen zwischen den Schichten gewährleistet
Dicke der fertigen Platte 0,5 mm, was Haltbarkeit und Platzeffizienz für kompakte Geräte in Einklang bringt
Kupfergewicht 1 oz (1,4 mil) auf den Außenschichten (35 μm) und bietet eine hervorragende Leitfähigkeit für Hochfrequenzsignale
Durchkontaktierungsdicke 20 μm, erfüllt die Standards der IPC-Klasse 2 für zuverlässige elektrische Verbindungen und mechanische Festigkeit
Oberflächenbeschaffenheit ENEPIG bietet im Vergleich zu Standardoberflächen wie ENIG eine hervorragende Lötbarkeit, Korrosionsbeständigkeit und Kompatibilität mit modernen Montagetechniken
Siebdruck und Lötmaske Kein Siebdruck oben oder unten, keine Lötmaske oben oder unten, wodurch ein klares Design gewährleistet wird, das für die HF-Signalleistung optimiert ist
Qualitätsprüfung Vor dem Versand wird eine 100-prozentige elektrische Prüfung durchgeführt, um die Funktionalität zu gewährleisten und defekte Geräte auszuschließen



PCB-Stack-up Konfiguration

Stapelkomponente Spezifikationen und Beschreibung
Kupferschicht 1 35 μm (1 Unze) – Gewährleistet eine effiziente Signalübertragung und Wärmeleitfähigkeit
RF-10-Kern 10 mil (0,254 mm) – Die Grundlage für die überlegene HF-Leistung der Leiterplatte
Kupferschicht 2 35 μm (1 Unze) – Bietet konsistente Leitfähigkeit und Symmetrie für einen ausgewogenen Signalfluss



PCB-Statistik

PCB-Statistikelement Details und Beschreibung
Komponenten 24 – Bietet Platz für wesentliche Komponenten für HF-Schaltkreise
Gesamtpolster 51 – Bietet zahlreiche Konnektivitätsoptionen
Durchgangsloch-Pads 34 – Unterstützt die zuverlässige Durchsteckmontage von Komponenten
Top SMT-Pads 17 – Ermöglicht die Integration von oberflächenmontierten Komponenten auf der obersten Ebene
Untere SMT-Pads 0 – Optimiert für bestimmte Komponentenlayouts
Durchkontaktierungen 29 – Gewährleistet sichere Verbindungen zwischen den Schichten
Netze 2 – Vereinfacht die Leitungsführung bei gleichzeitiger Wahrung der Signalintegrität

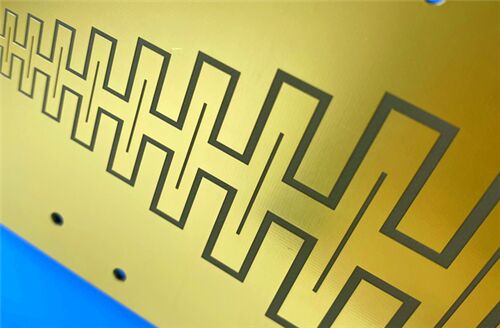

10 Millimeter RF-10 PCB 2-Schicht starre Platte Hoch-DK Niedrigverlust 0



RF-10-Substrat: Schlüssel zu überlegener Leistung

Kupferkaschierte RF-10-Laminate sind der Grundstein für die außergewöhnliche Leistung unserer Leiterplatten und wurden speziell für die Anforderungen von Hochfrequenz-HF-Anwendungen entwickelt:



RF-10 ist ein Verbundstoff aus keramikgefülltem PTFE und gewebtem Glasfasermaterial und bietet eine einzigartige Kombination aus hoher Dielektrizitätskonstante (DK) und niedrigem Verlustfaktor – entscheidend für die Reduzierung von Signalverlusten bei höheren Frequenzen. Die dünne gewebte Glasfaserverstärkung erhöht die Steifigkeit für eine einfachere Handhabung und verbesserte Dimensionsstabilität und macht es ideal für einschichtige und mehrschichtige Schaltkreise.



RF-10 ist auf Kosteneffizienz und branchenakzeptable Lieferzeiten ausgelegt und erfüllt die Notwendigkeit einer Größenreduzierung bei HF-Anwendungen. Seine hervorragende Verbindung mit glattem, flachem Kupfer, kombiniert mit geringer Verlustleistung, führt zu optimalen Einfügedämpfungen bei höheren Frequenzen, wo Skin-Effekt-Verluste erheblich sind.



Hauptmerkmale der RF-10-Leiterplatte

Unsere RF-10 2-Lagen-Leiterplatte verfügt über branchenführende Merkmale, die sie für Hochfrequenzanwendungen auszeichnen:



Dielektrizitätskonstante: 10,2 ± 0,3 bei 10 GHz – Ermöglicht ein kompaktes HF-Schaltungsdesign



Verlustfaktor: 0,0025 bei 10 GHz – Minimiert Signalverlust für zuverlässige Hochfrequenzleistung



Hohe Wärmeleitfähigkeit: 0,85 W/mk (unbeschichtet) – Verbessert das Wärmemanagement und verhindert Überhitzung bei Hochleistungsanwendungen



CTE (Wärmeausdehnungskoeffizient): x=16 ppm/°C, y=20 ppm/°C, z=25 ppm/°C – Geringe Ausdehnung über alle Achsen für hervorragende Dimensionsstabilität



Geringe Feuchtigkeitsaufnahme: 0,08 % – Gewährleistet Zuverlässigkeit in feuchten Umgebungen



Brennbarkeitsklasse: V-0 – Erfüllt die Sicherheitsstandards für elektronische Geräte



Vorteile der Wahl einer RF-10-Leiterplatte

RF-10 PCB bietet greifbare Vorteile für Ingenieure, Hersteller und Beschaffungsteams:



Hohe DK zur Reduzierung der HF-Schaltkreisgröße – Reduziert den Platzbedarf Ihrer HF-Designs ohne Einbußen bei der Leistung



Hervorragende Dimensionsstabilität – Gewährleistet eine gleichbleibende Leistung bei Temperaturänderungen und Herstellungsprozessen



Enge DK-Toleranz (10,2 +/- 0,3) – Garantiert Konsistenz auf allen Leiterplatten und vereinfacht Design und Montage



Hohe Wärmeleitfähigkeit – Verbessert das Wärmemanagement und verlängert die Lebensdauer Ihrer Geräte



Hervorragende Haftung auf glattem Kupfer – Gewährleistet eine zuverlässige Komponentenverbindung und Signalübertragung



Geringe X-, Y- und Z-Ausdehnung – Reduziert das Risiko von Lötstellenfehlern und Platinenverformungen



Hervorragendes Preis-Leistungs-Verhältnis – Bietet hochwertige HF-Leistung zu einem kostengünstigen Preis



Anwendungen

Unsere RF-10 2-Lagen-Leiterplatte wurde speziell für Hochfrequenz- und Hochzuverlässigkeitsanwendungen entwickelt, darunter:



  • Mikrostreifen-Patchantennen
  • GPS-Antennen
  • Passive Komponenten (Filter, Koppler, Leistungsteiler)
  • Kollisionsvermeidungssysteme für Flugzeuge
  • Satellitenkomponenten



Qualität und Verfügbarkeit

Qualitätsstandard: IPC-Klasse 2 – Erfüllt die gängigsten Qualitätsanforderungen der Branche für spezielle Service-Elektronikprodukte und gewährleistet zuverlässige Leistung und längere Lebensdauer. IPC-Klasse 2 wird häufig für Kommunikationsgeräte, Industrieinstrumente und andere Anwendungen verwendet, die eine konstante Leistung erfordern.



Grafikformat: Gerber RS-274-X – Das Industriestandardformat für die Leiterplattenfertigung, das die Kompatibilität mit allen gängigen Design- und Fertigungssoftwares gewährleistet.

Verfügbarkeit: Weltweit – Wir bieten weltweiten Versand an, um den Anforderungen von Ingenieuren und Herstellern auf der ganzen Welt gerecht zu werden, mit branchenüblichen Lieferzeiten.
