MOQ: | 1PCS |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Vacuum bags+Cartons |
Lieferfrist: | 8-9 working days |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000PCS per month |

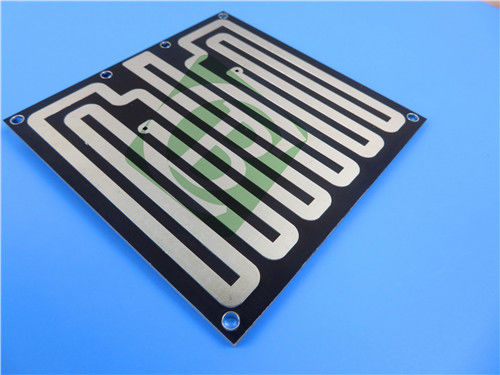

Wir präsentieren unsere hochleistungsfähigen 2-schichtigen starren Leiterplatten, die fachkundig mit F4BTME320-Material gefertigt wurden.Diese fortschrittliche Leiterplatte ist für Präzision und Zuverlässigkeit in den anspruchsvollsten HF- und Mikrowellenanwendungen entwickelt, so dass es die ideale Wahl für Luft- und Raumfahrtsysteme, Radartechnologien und Satellitenkommunikation ist.
Die Aufstellung dieses PCB besteht aus:
Kupferschicht 1: 35 μm
F4BTME320 Kern: 1,524 mm (60 mil)
Kupferschicht 2: 35 μm
Einzelheiten zu PCB
Parameter | Einzelheiten |
Ausgangsmaterial | F4BTME320 |
Anzahl der Schichten | 2 Schichten |
Abmessungen des Boards | 136 mm x 98 mm (1 Stück), Toleranz von ±0,15 mm |
Mindestgröße des Lochs | 0.4 mm |
Blinde Wege | - Nein. |
Endplattendicke | 1.6 mm |
Fertiges Cu-Gewicht (Außenschichten) | 1 Unze (1,4 ml) |
Oberflächenbearbeitung | Zinn für das Eintauchen |
Spitze der Seidenwand | - Nein. |
Unterseidenseide | - Nein. |
Top-Lötmaske | Schwarz |
Maske für die Unterspülung | - Nein. |
Elektrische Prüfung | 100% vor der Verbringung verwendet |
Eigenschaften und Vorteile von Material F4BTME320
Dielektrische Eigenschaften
Das Laminat F4BTME320 weist eine stabile dielektrische Konstante von 3,2 und eine enge Toleranz von ±0,06 bei 10 GHz auf. Diese außergewöhnliche Stabilität ist für Hochfrequenzanwendungen von entscheidender Bedeutung,Gewährleistung einer gleichbleibenden Signalleistung.
Eigenschaften von extrem geringen Verlusten
Mit einem bemerkenswert niedrigen Abscheidungsfaktor von nur 0,002 bei 10 GHz (0,0026 bei 20 GHz) minimiert der F4BTME320 Signalverlust,Sie ist perfekt für empfindliche HF-Anwendungen wie phasige Antennen und militärische Radarsysteme..
Feuchtigkeitsbeständigkeit
Mit einer Feuchtigkeitsabsorptionsrate von nur 0,05% bietet dieses PCB eine hervorragende Leistung in feuchten Umgebungen und reduziert gleichzeitig das Risiko einer Delamination erheblich.
Wärmeeffizienz
Die CTE-Werte für F4BTME320 sind auf thermische Zuverlässigkeit ausgelegt:
- X-Achse: 13 ppm/°C
- Y-Achse: 15 ppm/°C
- Z-Achse: 58 ppm/°C
Diese optimierten Werte sorgen für eine Dimensionsstabilität bei Betriebstemperaturen von -55°C bis 288°C.
Außergewöhnliche PIM-Leistung
Mit PIM-Werten, die konstant unter -160 dBc liegen, bietet dieses Material eine hervorragende Leistung für passive Anwendungen mit intermodulationsempfindlicher Anpassung, wie z. B. Basisstation-Antennen.
Typische Anwendungen
Die fortschrittlichen Eigenschaften dieses PCB machen es für die anspruchsvollsten Hochfrequenzanwendungen geeignet:
- Luft- und Raumfahrtsysteme und Verteidigungssysteme: Radar und Avionik, die eine hohe Zuverlässigkeit erfordern
- Antennen mit Phasen-Array: Präzisionsanwendungen mit Phaseempfindlichkeit
- Satellitenkommunikation: Hochfrequenzsignalübertragung
- Militärische Radarsysteme: Einsatzkritische Detektionssysteme
- 5G-Infrastruktur: Antennen der Basisstationen und HF-Komponenten
- Mikrowellen und HFSysteme: Stromspalter, Kupplungen und Zuführnetze
Konformität und Normen
Dieses PCB entspricht streng den IPC-Klasse-2-Normen und erfüllt somit strenge Anforderungen an Qualität und Zuverlässigkeit.Alle Grafiken werden im Gerber RS-274-X-Format für nahtlose Fertigungsintegration geliefert.
Weltweite Verfügbarkeit
Wir bieten weltweiten Versand an, um rechtzeitige Lieferungen an Ingenieure und Hersteller in allen Regionen zu gewährleisten.
Schlussfolgerung
Diese 2-schichtige starre Leiterplatte mit F4BTME320-Konstruktion stellt den Höhepunkt der Hochfrequenz-Leiterplattentechnologie dar.Kombination von überlegenen Materialeigenschaften mit Präzisionstechnik und strenger QualitätskontrolleWenn Sie diese Leiterplatte wählen, wählen Sie eine Lösung, die die Signalintegrität verbessert, die Systemzuverlässigkeit verbessert,und den anspruchsvollsten Betriebsumgebungen standhaltenPartner mit uns für Ihre fortschrittlichen RF und Mikrowellen-PCB Anforderungen.
