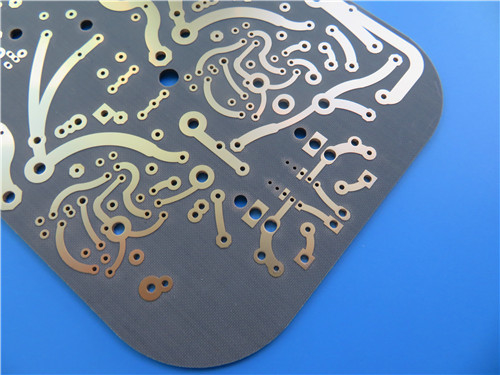

F4BM220 PCB Doppelseitig 0,8 mm Substrat Immersionsgold

Wir freuen uns, unsere neu gelieferte Leiterplatte vorzustellen: eine leistungsstarke, doppelseitige Leiterplatte, die um das außergewöhnliche F4BM220-Laminat herum gebaut wurde.Es ist eine sorgfältig konstruierte Lösung, die auf die ständig wachsenden Anforderungen an HF ausgerichtet ist., Mikrowellen und digitale Hochgeschwindigkeitsanwendungen.

Das Herzstück: F4BM220-Laminat

Die Leistungsfähigkeit dieses PCB beruht auf dem F4BM220-Laminat von Wangling, das im Vergleich zu herkömmlichen PTFE-Laminaten einen bedeutenden Fortschritt darstellt.Es ist durch einen präzisen Prozess der Kombination von Glasfaser Tuch gefertigtDas Ergebnis ist ein Laminat mit überlegenen elektrischen Eigenschaften, darunter:

Niedrigerer Dielektrverlust: Minimierung der Signaldämpfung und Maximierung der Leistungsübertragungseffizienz. Dies ist entscheidend für empfindliche RF- und Mikrowellenanwendungen.001 bei 10 GHz sorgt für eine minimale Signaldegradation.

Erhöhte Isolationsbeständigkeit: Verbesserung der Zuverlässigkeit und Verhinderung von Signallecks, auch in anspruchsvollen Umgebungen.

Verbesserte Stabilität: Bei gleichbleibender Leistung über einen breiten Temperatur- und Frequenzbereich.

Was den F4BM220 wirklich auszeichnet, ist die sorgfältige Kontrolle seiner dielektrischen Eigenschaften.04 bei 10 GHzDiese präzise Steuerung ermöglicht eine präzise Impedanzvergleichung und ein vorhersehbares Schaltkreisverhalten, vereinfacht den Konstruktionsprozess und verbessert die Gesamtleistung des Systems.

Darüber hinaus weist das Material eine ausgezeichnete Dimensionsstabilität auf, die sich durch niedrige CTE-Werte (25 ppm/°C auf der X-Achse, 34 ppm/°C auf der Y-Achse,und 240 ppm/°C auf der Z-Achse von -55°C bis 288°C) und einen niedrigen Wärmefaktor von Dk (-142 ppm/°C von -55°C bis 150°C)Dies stellt sicher, daß das PCB seine strukturelle Integrität und elektrische Leistung auch bei extremen Temperaturschwankungen beibehält.

Exzellenz im Bauwesen und in der Fertigung

Neben dem überlegenen Grundmaterial profitiert dieses PCB von einem sorgfältig optimierten Design und Herstellungsprozess:

Fein-Line-Fähigkeiten: Mit einer Mindestspur/Raum von 5/5 mils und einer Mindestlochgröße von 0,25 mm ermöglicht diese Leiterplatte dichte und komplexe Schaltungen,die Miniaturisierung und eine erhöhte Funktionalität ermöglicht.

Robuste Konstruktion: Die doppelseitige Konstruktion mit einem Kupfergewicht von 1 Unze (1,4 Mil) auf den äußeren Schichten bietet eine ausgezeichnete Stromtragfähigkeit und Signalintegrität.

Immersion Gold Finish: Die Oberfläche mit Immersion Gold sorgt für eine hervorragende Schweißfähigkeit, Korrosionsbeständigkeit und langfristige Zuverlässigkeit.

100% elektrische Prüfung: Jede Leiterplatte wird strengen elektrischen Prüfungen unterzogen, um Leistung und Einhaltung der Spezifikationen zu gewährleisten.

IPC-Klasse-2-Konformität: Nach den IPC-Klasse-2-Normen hergestellt, um eine hohe Qualität und Zuverlässigkeit zu gewährleisten.

Typische Anwendungen:

Mikrowellen-, HF- und Radarsysteme

Phasenwandler

Elektrische Spaltgeräte, Koppler und Kombinatoren

Futternetze

Antennen mit Phasenempfindlichkeit, Antennen mit Phasenansatz

Satellitenkommunikation

Antennen für Basisstationen

Warum wählen Sie unsere F4BM220 PCB?

In einem Markt, der von PCB-Optionen überflutet ist, zeichnet sich unser F4BM220 PCB durch seine:

Kompromisslose Leistung: Die Kombination aus F4BM220-Laminat, optimiertem Design und präziser Fertigung bietet außergewöhnliche elektrische und mechanische Leistung.

Zuverlässigkeit: Dieses PCB ist nach den IPC-Klasse-2-Standards gebaut und streng getestet und gewährleistet langfristige Zuverlässigkeit und gleichbleibende Leistung.

Kosteneffizienz: Während wir erstklassige Materialien verwenden, ermöglichen uns unsere effizienten Fertigungsprozesse, dieses PCB zu einem wettbewerbsfähigen Preis anzubieten.

Weltweite Verfügbarkeit: Wir bieten weltweite Verfügbarkeit, um sicherzustellen, dass Sie unabhängig von Ihrem Standort auf diese hochmoderne Technologie zugreifen können.

Die Zukunft der Hochfrequenz-PCB

Das F4BM220 PCB stellt einen bedeutenden Fortschritt in der PCB-Technologie dar, der es Ingenieuren ermöglicht, leistungsstarke, zuverlässige,und kostengünstige Lösungen für eine Vielzahl von Anwendungen.

Kontaktieren Sie noch heute unser Vertriebsteam, um Ihre spezifischen Anforderungen zu besprechen und zu erfahren, wie diese fortschrittliche Technologie Ihrem nächsten Projekt zugute kommen kann.Wir sind zuversichtlich, dass Sie von der Leistung und dem Wert unserer neuen F4BM220 PCB beeindruckt sein.
