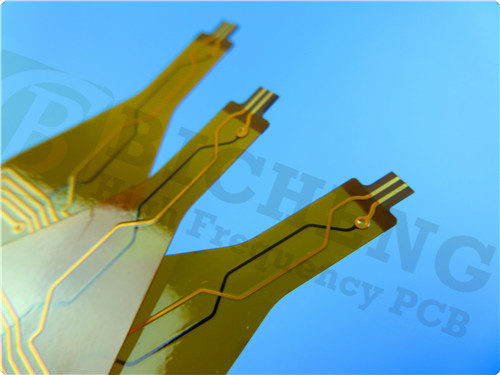

Polyimid-PCB 25um FPC 2-Schicht 0,24 mm Dicke Eintauchgold

Wir freuen uns, unsere neu ausgelieferten SF305 Halogenfrei-Flame-Resistent Flexible PCB, eine leistungsstarke Lösung für fortschrittliche flexible elektronische Anwendungen, vorzustellen.Entwickelt unter Verwendung von Shengyi Technology's SF305 Klebstoff, doppelseitiges, flexibles Kupferlaminat (FCCL), ist diese Leiterplatte so konzipiert, dass sie den anspruchsvollen Anforderungen an die Hochfrequenzsignalübertragung und dynamische Biegeszenarien entspricht.Elektronik für den Automobilbereich, und medizinische Geräte, kombiniert dieses PCB modernste Technologie mit außergewöhnlicher Zuverlässigkeit und Leistung.

Warum die SF305 Flexible PCB wählen?


1Unübertroffene Hochfrequenzleistung:
Mit einer dielektrischen Konstante (Dk) von 3,3 und einem Verdünnungsfaktor (Df) von 0,0019 bei 10 GHz sorgt diese Leiterplatte für einen minimalen Signalverlust und eignet sich somit hervorragend für Hochfrequenz- und Millimeterwellenanwendungen.

2Aussergewöhnliche Flexibilität und Langlebigkeit:
Die SF305 PCB ist so konzipiert, dass sie wiederholtem Biegen standhält und eine Schälfestigkeit von ≥ 1 N/mm aufweist und bei dynamischen Biegetests die Industriestandards übertrifft.Es ist die ideale Wahl für faltbare und tragbare Geräte, die langfristige Zuverlässigkeit verlangen.

3Gebaut, um schwierige Bedingungen zu überstehen:
Diese PCB wurde streng auf hohe Temperaturen und hohe Luftfeuchtigkeit (doppelt 85) und Wärmeschockbeständigkeit (-40°C bis 125°C) getestet und ist so konzipiert, dass sie auch in den anspruchsvollsten Umgebungen funktioniert.Die Feuchtigkeitsabsorptionsrate von ≤ 1Eine Chemikalienbeständigkeit von ≥ 80% und eine Haltbarkeit von 0,5% erhöhen die Haltbarkeit.

4Umweltfreundlich und sicher:
Das SF305-PCB entspricht den UL94-V-0-Brennbarkeitsnormen und ist halogenfrei, was es zu einer umweltfreundlichen Wahl für moderne Elektronik macht.

5Kostenwirksam.
Es bietet ein überlegenes Preis-Leistungs-Verhältnis gegenüber importierten Alternativen wie DuPont Pyralux AP.

PCB-Stapelung und Bauteil
Die SF305 Flexible PCB ist eine 2-schichtige flexible Leiterplatte, die für hohe Zuverlässigkeit und Leistung konzipiert wurde.

Kupferschichten: 35 μm (beide Schichten)

Klebstoffdicke: 20 μm (oben und unten)

Kernmaterial: SF305 Polyimid (25 μm)

Tiefstand der Platte: 0,24 mm

Oberflächenveredelung: Elektroless Nickel Immersion Gold (ENIG)

Lötmaske: Gelb (oben und unten)

Siebenschirm: Weiß (nur oben)

Durch Plattierungstärke: 20 μm

Mindestspuren/Räume: 14/16 mils

Mindestgröße des Löchers: 0,5 mm

Elektrische Prüfung: vor der Versendung zu 100% geprüft

Die Abmessungen der Platten sind 75 mm x 62 mm mit einer Toleranz von ±0,15 mm, was eine kompakte und präzise Passform für Ihre Anwendungen gewährleistet.

Die Grafiken werden im Gerber RS-274-X-Format geliefert, um die Kompatibilität mit Standard-PCB-Design-Tools sicherzustellen.

Diese PCB ist nach den IPC-Klasse-2-Qualitätsstandards hergestellt und garantiert Zuverlässigkeit und Langlebigkeit.

Anwendungen
Die SF305 Flexible PCB ist eine vielseitige Lösung für eine Vielzahl von Branchen, darunter:

Verbraucherelektronik: Klappbare Smartphones, tragbare Geräte, Digitalkameras und Videorekorder.

Automobilsysteme: Erweiterte Fahrerassistenzsysteme (ADAS), Sensoren und Steuerungsmodule.

Industrieausrüstung: Büroautomationsgeräte, Robotik und Steuerungen.

Medizinprodukte: Flexible Schaltkreise für Diagnostik- und Überwachungsausrüstung.

Komm in Kontakt.
Wenn Sie auf der Suche nach einem flexiblen PCB sind, das modernste Technologie mit unvergleichlicher Zuverlässigkeit verbindet, ist das SF305 Halogenfreie Flammenbeständige Flexible PCB die perfekte Wahl.Unser Team ist hier, um Produktion Service und schnelle Lieferung zur Verfügung zu stellen, um Ihre Projektanforderungen zu erfüllen.
