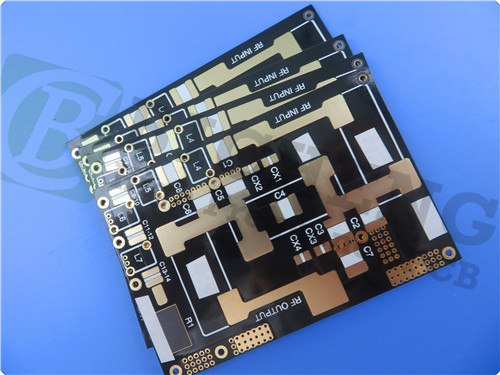

F4BM300 PCB 2 Schicht 1,524 mm Immersionszinn-Finiinied Board

In der sich ständig wandelnden elektronischen Fertigungslandschaft war die Nachfrage nach leistungsstarken Leiterplatten (PCBs) noch nie so groß.Ingenieure und Konstrukteure benötigen Materialien, die nicht nur hohe Leistungskriterien erfüllen, sondern auch zuverlässig und vielseitig für verschiedene Anwendungen geeignet sind.Das F4BM300-PCB von Wangling® ist ein innovatives Laminat, das einen neuen Standard in der Branche setzt.Sie zeigt, warum sie für moderne elektronische Konstruktionen eine wesentliche Wahl ist..

Erweiterte Materialzusammensetzung

Das F4BM300-Laminat wird sorgfältig aus einer wissenschaftlich formulierten Kombination aus Glasfaser, Polytetrafluorethylen (PTFE) Harz und PTFE-Film hergestellt.Diese einzigartige Formulierung verbessert die elektrische Leistung im Vergleich zu ihrem VorgängerDie wichtigsten Vorteile sind unter anderem ein geringerer Dielektrverlust, eine höhere Isolationsfestigkeit und eine verbesserte thermische Stabilität.Der F4BM300 bietet einen Wettbewerbsvorteil in Bezug auf Qualität und Wirtschaftlichkeit..

Vergleich mit F4BME300

Während der F4BM300 die gleiche dielektrische Schicht wie der F4BME300 besitzt, unterscheiden sich die beiden in ihren Kupferfolie-Kombinationen.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Im Gegensatz dazu ist die F4BME300 mit einer umgekehrt behandelten Folie (RTF) aus Kupferfolie versehen, die eine ausgezeichnete PIM-Leistung, eine präzisere Leitungskontrolle und einen geringeren Leiterverlust bietet.Diese Flexibilität ermöglicht es den Ingenieuren, das beste Laminat für ihre spezifischen Anforderungen zu wählen.

Elektrische Leistung

Die F4BM300 verfügt über beeindruckende elektrische Eigenschaften:
- Dielektrische Konstante (Dk): 3,0 bei 10 GHz, die eine effiziente Signalübertragung gewährleistet.
- Dissipationsfaktor: 0,0017 bei 10 GHz, was den Energieverlust minimiert.
- thermischer Koeffizient von Dk: -80 ppm/°C, die Stabilität bei Temperaturschwankungen gewährleistet.
- Feuchtigkeitsabsorption: ≤ 0,08%, was die Zuverlässigkeit in feuchten Umgebungen gewährleistet.
- Entflammbarkeit: UL-94 V0, die strengen Sicherheitsstandards entspricht.

Konstruktion und Abmessungen

Diese PCB ist mit einem 2-schichtigen starren Aufbau ausgestattet:


- Kupferschicht 1: 35 μm
- F4BM300 Kern: 1,524 mm
- Kupferschicht 2: 35 μm

Die Fertigplatte hat eine Dicke von 1,6 mm und hält sich an präzise Abmessungstoleranzen.Damit ist es für komplizierte Entwürfe geeignet.Die Mindestspur ist 5/5 Millimeter und die Mindestlochgröße 0,4 mm, so dass komplexe Routing möglich ist.

Qualitätssicherung

Qualität steht bei der PCB-Fertigung im Vordergrund, und die F4BM300 ist keine Ausnahme.Gewährleistung, dass sie den hohen Anforderungen unserer Kunden entsprichtDieses PCB entspricht den IPC-Klasse-2-Standards und gewährleistet somit seine Zuverlässigkeit in einer Vielzahl von Anwendungen.

Vielseitige Anwendungen

Die F4BM300 PCB ist für eine Vielzahl anspruchsvoller Anwendungen konzipiert, darunter:

- Mikrowellen-, HF- und Radarsysteme: Der geringe Verlust und die hohe Stabilität machen ihn ideal für Hochfrequenzanwendungen.


- Phasenschalter und Leistungsabteilungen: Die präzise dielektrische Steuerung des Laminats ist für ein wirksames Signalmanagement von entscheidender Bedeutung.


- Zufuhrnetze und Antennensysteme: Ideal für phaseempfindliche und phasensichtige Antennen, die eine optimale Leistung gewährleisten.


- Satellitenkommunikation: Die Zuverlässigkeit unter extremen Bedingungen macht sie für Luft- und Raumfahrt geeignet.


- Antennen für Basisstationen: Die robuste Konstruktion unterstützt die wachsende Nachfrage nach Telekommunikationsinfrastrukturen.

Schlussfolgerung

Die F4BM300-PCB stellt einen bedeutenden Fortschritt in der Laminattechnologie dar, da sie überlegene elektrische Eigenschaften mit außergewöhnlicher Dimensionsstabilität kombiniert.Seine Vielseitigkeit und Zuverlässigkeit machen ihn zu einer ausgezeichneten Wahl für Ingenieure und Designer, die Leistungslösungen für verschiedene Anwendungen suchen. Da sich die elektronische Landschaft weiterentwickelt, positioniert sich die F4BM300 als zuverlässiger Partner für Innovation und Erfolg.

Für weitere Informationen über die F4BM300-PCB und Anfragen zu dieser PCB kontaktieren Sie bitte unser Vertriebsteam.Wir verpflichten uns, Ihnen qualitativ hochwertige Produkte und Unterstützung für Ihre elektronischen Projektbedürfnisse zu bieten.
