MOQ: | 1 Stück |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |
Die F4BTMS-PCB stellt den neuesten Fortschritt bei Hochleistungsmaterialien dar und baut auf dem Fundament der F4BTM-Serie auf.Dieses verbesserte Material beinhaltet eine erhebliche Menge an Keramik und verwendet ultra-dünne, ultrafeine Glasfaser-Stoffverstärkung, was zu verbesserten Leistungsmerkmalen führt.Die F4BTMS-Serie ist in der Lage, ähnliche ausländische Produkte mit überlegenen Eigenschaften zu ersetzen.
Die innovative Formulierung minimiert die dielektrischen Verluste und erhöht die Dimensionsstabilität, indem sie den Glasfasereffekt während der Ausbreitung elektromagnetischer Wellen reduziert.Dieser Fortschritt ermöglicht eine höhere Frequenznutzung, erhöhte elektrische Festigkeit und verbesserte Wärmeleitfähigkeit.Die F4BTMS-Serie zeichnet sich zudem durch einen ausgezeichneten geringen Wärmeausdehnungskoeffizienten und stabile dielektrische Temperaturmerkmale aus., so dass es eine ideale Wahl für anspruchsvolle Umgebungen ist.
Wesentliche Merkmale
Die F4BTMS-Serie verfügt über eine minimale dielektrische Konstante Toleranz und eine außergewöhnliche Batch-to-Batch-Konsistenz.mit einer stabilen dielektrischen Konstante und geringen Verlusten in Frequenzen bis zu 40 GHz, was für phaseempfindliche Anwendungen unerlässlich ist.
Mit einem überlegenen Temperaturkoeffizienten der dielektrischen Konstante und des Verlustes behält das Material Frequenz- und Phasestabilität im Temperaturbereich von -55°C bis 150°C.Durch seine hervorragende Strahlungsbeständigkeit bleiben die dielektrischen und physikalischen Eigenschaften auch nach der Strahlenexposition stabil.
Darüber hinaus weist die F4BTMS-Serie eine geringe Abgasleistung auf und erfüllt die strengen Anforderungen an die Vakuumausgasung für Luftfahrtanwendungen.Die minimale thermische Expansionskoeffizienten in der X, Y- und Z-Richtungen sorgen für Dimensionsstabilität und zuverlässige Kupfer-Lochverbindungen.Während seine geringe Wasserabsorption seine Zuverlässigkeit weiter verbessert.
PCB-Material: | PTFE, ultradünne und ultrafeine Glasfasern, Keramik. | ||
Benennung (F4BTMS) | F4BTMS | DK (10 GHz) | DF (10 GHz) |
F4BTMS220 | 2.2 ± 0.02 | 0.0009 | |
F4BTMS233 | 2.33 ± 0.03 | 0.0010 | |
F4BTMS255 | 2.55 ± 0.04 | 0.0012 | |
F4BTMS265 | 2.65 ± 0.04 | 0.0012 | |
F4BTMS294 | 2.94 ± 0.04 | 0.0012 | |
F4BTMS300 | 3.0±0.04 | 0.0013 | |
F4BTMS350 | 3.5 ± 0.05 | 0.0016 | |
F4BTMS430 | 4.3 ± 0.09 | 0.0015 | |
F4BTMS450 | 4.5 ± 0.09 | 0.0015 | |
F4BTMS615 | 6.15 ± 0.12 | 0.0020 | |
F4BTMS1000 | 10.2 ± 0.2 | 0.0020 | |
Anzahl der Schichten: | Einseitige, doppelseitige PCB, mehrschichtige PCB, hybride PCB | ||
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
Dielektrische Dicke | 0.09mm (3,5mil), 0,127mm (5mil), 0,254mm ((10mil),0.508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6 mm (ca. 160 mm), 5,08 mm ((200mil), 6,35 mm ((250mil) | ||
PCB-Größe: | ≤ 400 mm x 500 mm | ||
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. | ||
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold, ENEPIG usw. |
Modellnummern
Die F4BTMS-Serie umfasst mehrere Modellnummern, von denen jede unterschiedliche dielektrische Konstanten bietet:
- F4BTMS220 (Dk 2.2)
- F4BTMS233 (Dk 2.33)
- F4BTMS255 (Dk 2,55)
- F4BTMS265 (Dk 2,65)
- F4BTMS294 (Dk 2.94)
- F4BTMS300 (Dk 3.0)
- F4BTMS350 (Dk 3.5)
- F4BTMS430 (Dk 4.3)
- F4BTMS450 (Dk 4.5)
- F4BTMS615 (Dk 6,15)
- F4BTMS1000 (Dk 10.2)
Spezifikationen

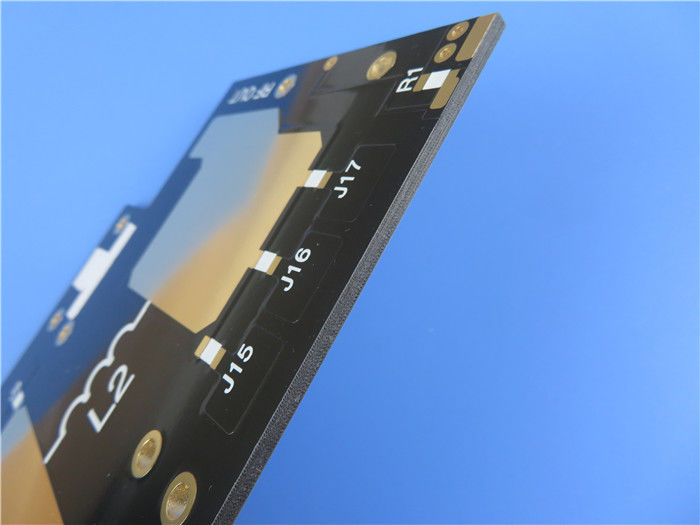

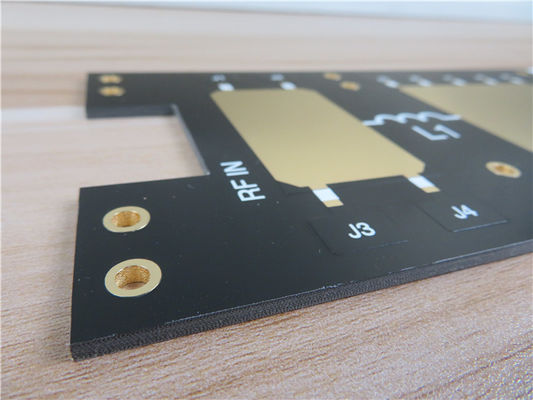

Der PCB-Stackup besteht aus einem 2-Schicht-Rigid-Design, mit einer Kupferschicht 1 von 35 μm, einem Rogers F4BTMS1000-Kern mit einer Größe von 2,0 mm und einer Kupferschicht 2 ebenfalls mit einer Größe von 35 μm.
Die Abmessungen der Platte sind 57 mm x 57 mm, mit einer Toleranz von +/- 0,15 mm. Die Mindestspur/Abstand ist auf 6/8 mil eingestellt, während die Mindestöffnung 0,4 mm beträgt.
Mit einer Fertigplattendicke von 2,1 mm und einem fertigen Kupfergewicht von 2,8 ml für die Außenschichten ist die Platte für eine hohe Haltbarkeit ausgelegt.und die Oberfläche ist Eintauchgold.
Es gibt keine Seidenblende oder Lötmaske auf beiden Seiten der Platte und es sind gesteuerte Tiefen-Slots erforderlich.
Normen und Verfügbarkeit
Die F4BTMS-PCB ist nach hohen Qualitätsstandards ausgestattet, wobei der Artwork-Typ Gerber RS-274-X ist. Sie entspricht den IPC-Klasse-2-Qualitätsstandards, was ihre Zuverlässigkeit und Leistung gewährleistet.Dieses Produkt ist weltweit erhältlich, so dass sie für verschiedene Anwendungen zugänglich ist.
Typische Anwendungen
Die F4BTMS-PCB ist ideal für eine Vielzahl von Anwendungen geeignet, darunter:
- Luft- und Raumfahrtausrüstung
- Raum- und Kabinenanlagen
- Mikrowellen- und HF-Anwendungen
- Radarsysteme, insbesondere für militärische Zwecke
- Zufuhrnetze für die Signalverteilung
- Phasenempfindliche Antennen und Antennen mit Phasenansatz
- Satellitenkommunikation
Mit seinen fortschrittlichen Funktionen und robusten Leistungen ist das F4BTMS-PCB eine außergewöhnliche Wahl für Hochfrequenz- und zuverlässige elektronische Anwendungen.
