In der sich rasant entwickelnden Welt der Elektronik ist der Bedarf an leistungsfähigen Leiterplatten (PCBs) von größter Bedeutung.Die RT/Duroid 6006 PCB zeichnet sich als außergewöhnliche Lösung für Mikrowellen- und elektronische Schaltkreisvorrichtungen ausDieser Artikel untersucht die Eigenschaften, Spezifikationen und Vorteile des RT/Duroid 6006.die Bedeutung in der modernen Schaltkreisgestaltung hervorhebt.
Zusammensetzung und Eigenschaften des Materials
Der RT/Duroid 6006 ist ein keramisch-PTFE-Verbundwerkstoff, der hervorragende dielektrische Eigenschaften aufweist.Es ermöglicht eine signifikante Verringerung der Schaltkreisgröße bei gleichzeitiger Erhaltung der LeistungDieses hohe Dk ermöglicht es Ingenieuren, kompakte Schaltungen zu entwerfen, ohne die Funktionalität zu beeinträchtigen.
Wichtige elektrische Eigenschaften
Dissipationsfaktor: Der RT/Duroid 6006 verfügt über einen niedrigen Dissipationsfaktor von 0.0027Diese Eigenschaft ist für Anwendungen von entscheidender Bedeutung, die hohe Effizienz erfordern, insbesondere in HF- und Mikrowellenkreisen.
Thermische Stabilität: Mit einer thermischen Stabilität von mehr als 500 °C kann der RT/duroid 6006 extremen Temperaturen standhalten und eignet sich somit für anspruchsvolle Umgebungen.Sein Wärmefaktor der dielektrischen Konstante beträgt -410 ppm/°C, die eine stabile Leistung über einen weiten Temperaturbereich (-50°C bis 170°C) hinweist.
Feuchtigkeitsabsorption: Die PCB weist eine Feuchtigkeitsabsorptionsrate von nur 0,05% auf, was ihre Zuverlässigkeit insbesondere unter feuchten Bedingungen erhöht.Diese geringe Feuchtigkeitsabsorption trägt zur Langlebigkeit und Leistungsbeständigkeit der Schaltungen bei.
| Eigentum |
NT1 Schlauch |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
6.15 ± 0.15 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
6.45 |
Z |
|
8 GHz bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verwüstungsfaktor,tanδ |
0.0027 |
Z |
|
10 GHz/A |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
-410 |
Z |
ppm/°C |
-50°C bis 170°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
7 x 107 |
|
- Ich weiß nicht. |
Eine |
IPC 2.5.17.1 |
| Oberflächenwiderstand |
2 x 107 |
|
- Was ist los? |
Eine |
IPC 2.5.17.1 |
| Zugfähigkeit |
ASTM D638 (0,1/min. Dehnungsrate) |
| Young's Modulus |
627(91) 517(75) |
X und Y |
MPa (kpsi) |
Eine |
| Der höchste Stress |
20(2.8) 17(2.5) |
X und Y |
MPa (kpsi) |
Eine |
| Die ultimative Belastung |
12 bis 13 4 bis 6 |
X und Y |
% |
Eine |
| Kompressionsfähigkeit |
|
ASTM D695 (0,05/min. Dehnungsrate) |
| Young's Modulus |
1069 (115) |
Z |
MPa (kpsi) |
Eine |
| Der höchste Stress |
54(7.9) |
Z |
MPa (kpsi) |
Eine |
| Die ultimative Belastung |
33 |
Z |
% |
|
| Flexuralmodul |
2634 (382) 1951 (283) |
X |
MPa (kpsi) |
Eine |
ASTM D790 |
| Der höchste Stress |
38 (5.5) |
X und Y |
MPa (kpsi) |
Eine |
| Verformung unter Last |
0.33 2.1 |
Z Z |
% |
24h/50°C/7MPa 24h/150°C/7MPa |
ASTM D261 |
| Feuchtigkeitsabsorption |
0.05 |
|
% |
D48/50°C 0,050" ((1,27 mm) dick |
IPC-TM-650 2.6.2.1 |
| Wärmeleitfähigkeit |
0.49 |
|
W/m/k |
80°C |
ASTM C518 |
| Koeffizient der thermischen Ausdehnung |
47
34
117 |
X
Y
Z |
ppm/°C |
23°C/50% Höchstemperatur |
IPC-TM-650 2.4.41 |
| Td |
500 |
|
°C TGA |
|
ASTM D3850 |
| Dichte |
2.7 |
|
G/cm3 |
|
ASTM D792 |
| Spezifische Wärme |
0.97(0.231) |
|
j/g/k
(BTU/ib/OF) |
|
Berechnet |
| Kupferschalen |
14.3 (2.5) |
|
Plie (N/mm) |
nach dem Schwimmen des Löters |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Mechanische Eigenschaften
Die mechanischen Eigenschaften des RT/Duroids 6006 erhöhen seine Anwendbarkeit weiter:
Young's Modulus: Mit Werten von 627 MPa in der X-Richtung und 517 MPa in der Y-Richtung bietet das Material eine robuste mechanische Festigkeit.
Endspannung: Die Endspannungswerte von 20 MPa (X) und 17 MPa (Y) deuten auf seine Fähigkeit, erheblichen mechanischen Belastungen standzuhalten, hin.
Koeffizient der thermischen Ausdehnung (CTE): Die CTE-Werte liegen bei 47 ppm/°C (X), 34 ppm/°C (Y) und 117 ppm/°C (Z), wodurch die Dimensionsstabilität bei unterschiedlichen Temperaturen gewährleistet ist.

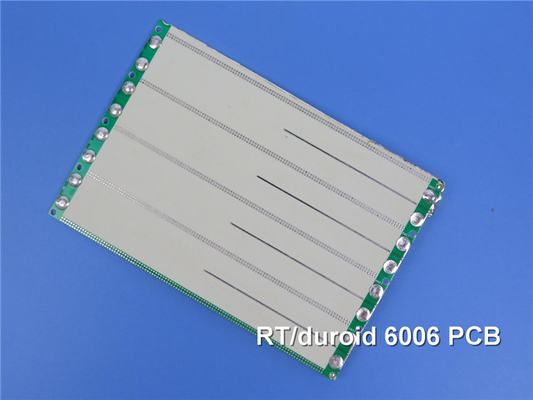

PCB-Konstruktion und Spezifikationen
Dieses PCB ist gut konstruiert:
Stackup: 2-schichtiges starres PCB
Kupferschicht 1: 35 μm
RT Duroid 6006 Kernstärke: 0,635 mm (25 mil)
Kupferschicht 2: 35 μm
Abmessungen: 65,33 mm x 59,89 mm (±0,15 mm)
Enddicke: 0,7 mm
Oberflächenveredelung: Immersion Silber, verbessert die Schweißfähigkeit und schützt die Kupferschichten.
Diese PCB unterstützt eine Mindestspur/Abstand von 5/5 mils und eine Mindestlochgröße von 0,5 mm, was bei der Konstruktion und Herstellung Flexibilität bietet.
Vorteile von RT/duroid 6006 PCB
Der RT/Duroid 6006 bietet eine Vielzahl von Vorteilen:
Hohe dielektrische Konstante: Erleichtert kompakte Konstruktionen, ohne die Leistung zu beeinträchtigen.
Eigenschaften mit geringem Verlust: Ideal für Hochfrequenzanwendungen, um eine zuverlässige Signalübertragung zu gewährleisten.
Zuverlässige Plattierte Durchlöcher: Verbessert die Konnektivität und die mechanische Integrität in mehrschichtigen Platten.
| PCB-Material: |
Keramik-PTFE-Verbundwerkstoffe |
| Bezeichnung: |
NT1 Schlauch |
| Dielektrische Konstante: |
6.15 |
| Verlustfaktor |
0.0027 10 GHz |
| Anzahl der Schichten: |
Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
| Kupfergewicht: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-Dicke: |
10mil ((0,254mm), 25mil (0,635mm), 50mil (1,27mm), 75mil (1,905mm), 100mil ((2,54mm) |
| PCB-Größe: |
≤ 400 mm x 500 mm |
| Lötmaske: |
Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: |
Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold etc. |
Verschiedene Anwendungen in verschiedenen Branchen
Die Vielseitigkeit des RT/duroid 6006 PCB macht es für verschiedene Anwendungen geeignet, darunter:
Patch-Antennen: Perfekt für kompakte Konstruktionen in der drahtlosen Kommunikation.
Satellitenkommunikationssysteme: bieten eine zuverlässige Signalübertragung in Raumfahrtanwendungen.
Leistungsverstärker: Verbessert die Leistung in HF- und Mikrowellenkreisen.
Flugzeugkollisionsvermeidungssysteme: Kritisch für Sicherheit und Zuverlässigkeit in der Luftfahrttechnik.
Bodenradarwarnsysteme: Gewährleistet genaue Informationen in Verteidigungsanwendungen.
Qualitätssicherung und Normen
Jede PCB wird vor dem Versand strengen Tests unterzogen, einschließlich eines 100%igen elektrischen Tests, der den IPC-Klasse-2-Standards entspricht.Dieses Qualitätsversprechen stellt sicher, dass jede gelieferte Einheit die höchsten Leistungskriterien erfüllt.
Schlussfolgerung
Die RT/Duroid 6006 PCB stellt einen bedeutenden Fortschritt in der PCB-Technologie dar und bietet eine unübertroffene Leistung für Hochfrequenzanwendungen.mechanische FestigkeitDurch die Integration von RT/Duroid 6006 in Ihre Projekte können Sie Leistung, Zuverlässigkeit,und EffizienzErforschen Sie die Möglichkeiten mit RT/Duroid 6006 und heben Sie Ihre Entwürfe auf neue Höhen!
