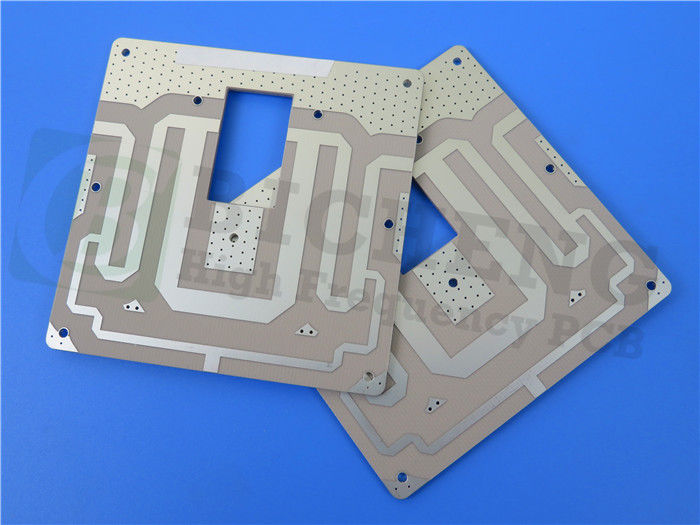

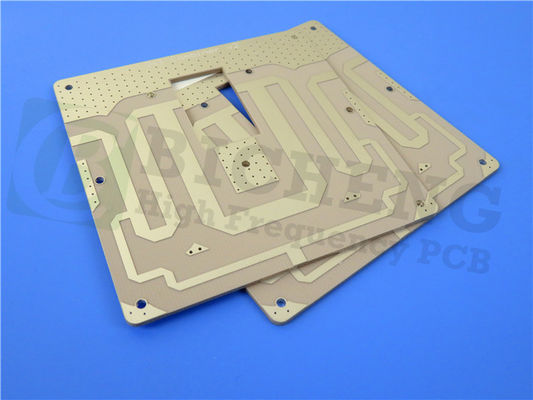

25mil RO3206 PCB 2-Schicht ENEPIG starre Leiterplatten

Wir präsentieren unsere neu ausgelieferten RO3206 Hochfrequenz-PCBs, die für außergewöhnliche elektrische Leistung und mechanische Stabilität zu wettbewerbsfähigen Preisen konzipiert sind.Diese 2-Schicht starre Leiterplatte wird mit Rogers RO3206 Hochfrequenz-Schaltkreis Materialien konstruiert, bekannt für ihre überlegenen Eigenschaften und Zuverlässigkeit.Diese PCB ist für eine Vielzahl von Anwendungen geeignet, die eine hohe Frequenzleistung und Dimensionsstabilität erfordern..

RO3206 Hochfrequenzkreiswerkstoffe:

RO3206-Materialien sind mit gewebter Glasfaser verstärkte keramisch gefüllte Laminate, die so konstruiert sind, dass sie eine hervorragende elektrische Leistung und eine verbesserte mechanische Stabilität bieten.

- Dielektrische Konstante und Toleranz: RO3206 bietet eine dielektrische Konstante von 6,15 mit einer engen Toleranz von 0,15 bei 10 GHz und 23°C, was eine präzise Signalübertragung gewährleistet.

- Dissipationsfaktor: Mit einem Dissipationsfaktor von 0,0027 bei 10 GHz minimiert RO3206 den Signalverlust und ermöglicht eine Hochfrequenzleistung.

- Hohe Wärmeleitfähigkeit: RO3206 weist eine hohe Wärmeleitfähigkeit von 0,67 W/MK auf und ermöglicht eine effiziente Wärmeableitung in anspruchsvollen Anwendungen.

- Niedrige Feuchtigkeitsabsorption: Mit einer Feuchtigkeitsabsorption von weniger als 0,1% hält RO3206 auch in feuchten Umgebungen eine hervorragende Leistung bei.

- Matched Copper CTE: Das Material wird auf der X-Achse (13 ppm/°C), der Y-Achse (13 ppm/°C) und der Z-Achse (34 ppm/°C) mit dem Koeffizienten der thermischen Ausdehnung von Kupfer (CTE) abgestimmt.Gewährleistung der Dimensionsstabilität und Zuverlässigkeit.

- Starke Kupferschalenfestigkeit: RO3206 weist eine robuste Kupferschalenfestigkeit von 10,7 lbs/in auf, die eine zuverlässige Vernetzung gewährleistet.

Vorteile von RO3206 Hochfrequenz-PCB:

1. Gewebte Glasverstärkung: Die Gewebte Glasverstärkung erhöht die Steifigkeit und erleichtert die Handhabung des PCB während der Montage und Installation.

2. Einheitliche elektrische und mechanische Leistung: Die Leiterplatte liefert eine gleichbleibende elektrische und mechanische Leistung, was sie ideal für komplexe mehrschichtige Hochfrequenzstrukturen macht.

3. Niedriger dielektrischer Verlust: Der geringe dielektrische Verlust von RO3206 trägt zu einer hervorragenden Hochfrequenzleistung bei und ermöglicht eine zuverlässige Signalübertragung.

4. Niedriger Expansionskoeffizient in der Ebene: der niedrige Expansionskoeffizient der PCB in der Ebene, der mit Kupfer übereinstimmt,sie eignet sich für den Einsatz in Epoxy-Mehrschichtplatten-Hybridkonstruktionen und sorgt für zuverlässige Oberflächenbaugruppen.

5. Ausgezeichnete Stabilität der Abmessungen: RO3206 bietet eine ausgezeichnete Stabilität der Abmessungen, was zu hohen Produktionserträgen und zuverlässiger Leistung unter verschiedenen Betriebsbedingungen führt.

6Kosteneffizient: Das PCB ist kostengünstig und somit eine kostengünstige Wahl für die Massenproduktion.

7Oberflächenglatheit: Die Oberflächenglatheit der Leiterplatte ermöglicht feinere Toleranzen bei der Radierung und ermöglicht so präzise Schaltkreisentwürfe.

PCB-Spezifikationen und Bau:

- Abmessungen der Platten: Die PCB-Abmessungen werden mit einer Toleranz von +/- 0,15 mm genau bei 51,91 mm x 110 mm (1 PCS) gehalten.

- Spur/Raum und Lochgröße: Die minimale Spur/Raumgröße beträgt 4/6 Millimeter, was eine feine Routing ermöglicht.

- PCB Stackup: Die PCB verfügt über eine 2-Schicht starre Konstruktion mit Kupfer_Schicht_1 (35 μm), RO3206 Kern (0,635 mm oder 25 mil) und Kupfer_Schicht_2 (35 μm).

- Endplattendicke und Kupfergewicht: Die Endplattendicke beträgt 0,8 mm, was eine kompakte und zuverlässige Lösung bietet.Sicherstellung einer effizienten Leitfähigkeit.

- Überlagerung und Oberflächenveredelung: Die Überlagerungsdicke beträgt 20 μm, was eine zuverlässige Vernetzung gewährleistet.Ausgezeichnete Schweißfähigkeit und Korrosionsbeständigkeit.

- Seidenschirm und Lötmaske: Der obere Seidenschirm ist schwarz, was die Sichtbarkeit der Bauteile verbessert. Es gibt keinen unteren Seidenschirm. Die oberen und unteren Lötmasken werden nicht aufgetragen.

- Elektrische Prüfung und Qualitätsstandard: Jede Leiterplatte wird zu 100% elektrisch getestet, um eine optimale Funktionalität zu gewährleisten.Gewährleistung von Zuverlässigkeit und gleichbleibender Leistung.

Artwork, Verfügbarkeit und Anwendung:

Es ist kompatibel mit Gerber RS-274-X Artwork, die nahtlose Integration in Ihren Design-Workflow erleichtert.Einfache Zugänglichkeit für Konstrukteure und Hersteller, die nach leistungsstarken PCB-Lösungen suchen.

Dieses PCB ist für eine Vielzahl von Anwendungen geeignet, einschließlich Kollisionsvermeidungssysteme, GPS-Antennen, drahtlose Telekommunikationssysteme, Mikroband-Patch-Antennen,Satelliten für direkte Sendeprogramme, Fernzählerleser, Power-Backplanes, LMDS und drahtloses Breitband sowie Basisstationsinfrastruktur.
