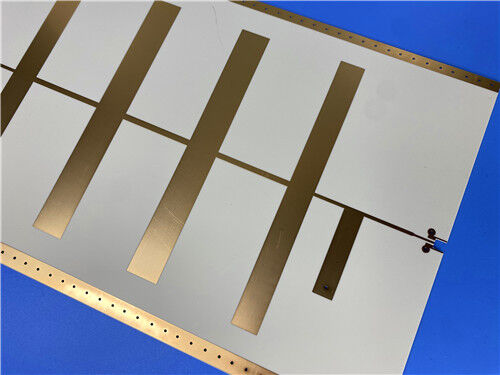

2-Schicht-WL-CT440 starres HF-PCB-Hochfrequenzbrett aus Kohlenwasserstoff-Keramik

Diese 2-Schicht-steife WL-CT440Hochfrequenz-HF-PCBist mit kohlenwasserstoffkeramisch verstärktem Glasfaserdilektrischem Laminat hergestellt und dient als wirtschaftliche Alternative zu importierten Hochfrequenzsubstraten.Hergestellt nach den Normen der IPC-Klasse 2 und mit Eintauchen-Goldplattierung beendetDiese 0,8 mm dünne Leiterplatte liefert einen geringen Dielektrverlust, eine außergewöhnliche Wärmeleitfähigkeit, eine hohe Tg-Leistung und eine gleichbleibende Dielektrstabilität.mit einem Verarbeitungsverfahren, das mit FR4 kompatibel ist, WL-CT440 ist wesentlich einfacher zu verarbeiten als herkömmliche PTFE-Materialien, bei gleichzeitiger Erhaltung einer hervorragenden Wiederholgenauigkeit und Schaltkreissicherheit.Antennen mit Phasenansatz, Radarhardware und Satellitenkommunikationsanlagen.

PCB-Spezifikationen

PCB-Stapel-Up-Konfiguration

Artwork Format und Konformitätsstandard

Artwork Format: Gerber RS-274-X, ein Industriestandardformat, das eine präzise PCB-Fertigung und universelle Datenkompatibilität gewährleistet.

Akzeptierter Standard: IPC-Klasse 2, der einen dauerhaften und zuverlässigen Betrieb für Luft- und Raumfahrt- und militärische Hochfrequenz-elektronische Geräte gewährleistet.

Verfügbarkeit: Die weltweite Schifffahrt wird zur Unterstützung internationaler Ingenieurbeschaffungen und industrieller Projekte angeboten.

Einführung von WL-CT440 Substrat

WL-CT440 ist ein mit Glasfaser verstärktes Kupfer-beschichtetes Laminat aus Kohlenwasserstoffkeramik, das für Hochfrequenzmikrowellenanwendungen entwickelt wurde.mit einem Durchmesser von nicht mehr als 0,01 mm, und Gewebe aus Glasfaser, bietet dieses Substrat eine stetige elektrische Leistung mit geringem Verlust für Mikrowellenkreisläufe.WL-CT440 übernimmt FR4-matched Fertigungsworkflows, die PCB-Verarbeitung zu vereinfachen und gleichzeitig eine hervorragende Stabilität und Wiederholbarkeit der Produktion zu erhalten.

Die synergistische Kombination aus Kohlenwasserstoffharz und keramischen Zusatzstoffen sorgt für eine minimale Signaldämpfung, eine überlegene Hitzebeständigkeit und eine hervorragende Temperaturstabilität.Dieses Material weist einen stabilen dielektrischen Temperaturkoeffizienten auf, niedrige thermische Expansionsrate und ein ultrahohes Tg von mehr als 280°C. Als kostengünstiger Inlandsersatz für importierte Hochfrequenzlaminate wird WL-CT440 weitgehend für Militär, Luftfahrt,und kommerzielle Funkfrequenzsysteme.

Wesentliche Merkmale

Wesentliche Vorteile

Die WL-CT440 bietet für kommerzielle und militärische Hochfrequenzschaltkreisentwickler deutliche technische Vorteile:

FR4-kompatible Fertigung vereinfacht die Herstellung und senkt die Produktionskosten im Vergleich zu PTFE-Substraten

Optimierte niedrige Dk- und niedrige Df-Werte sorgen für eine saubere, stabile Signalübertragung über Mikrowellenfrequenzbänder

Niedrige Wasserabsorption verhindert eine Verschlechterung der elektrischen Leistung unter feuchten atmosphärischen Bedingungen

Hohe Wärmeleitfähigkeit beschleunigt die Wärmeabgabe für Hochleistungsverstärkerkreise

Kupfer-synchronisierte CTE minimiert die thermische Belastung und erhöht die langfristige Strukturzuverlässigkeit

Überlegene Eigenschaft von Tg stärkt die thermische Stabilität bei wiederholten Lötverfahren

Typische Anwendungen

Diese WL-CT440 2-schichtige HF-PCB wird in militärischen, Luft- und Raumfahrt- und Mikrowellenkommunikationssystemen eingesetzt:

Luft- und Raumfahrtapparate, Raumkabinausrüstung und elektronische Module in der Luft

- Mikrowellenantennen und phasenempfindliche Antennenanlagen

- Frühwarnradareinheiten und radareinheiten für den Luftverkehr

- Antennen mit Phasenarray und Mikrowellenstrahlbildnetze

- Satellitenkommunikation, Navigationssysteme und HF-Leistungsverstärker
