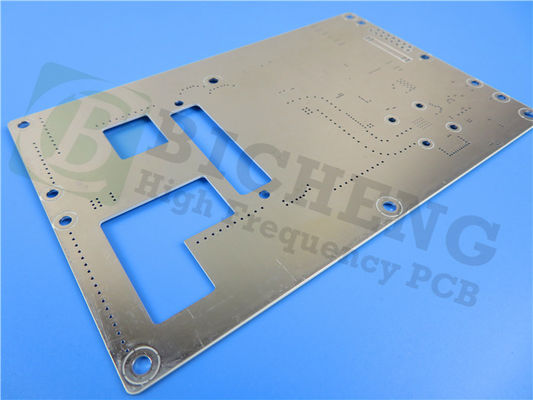

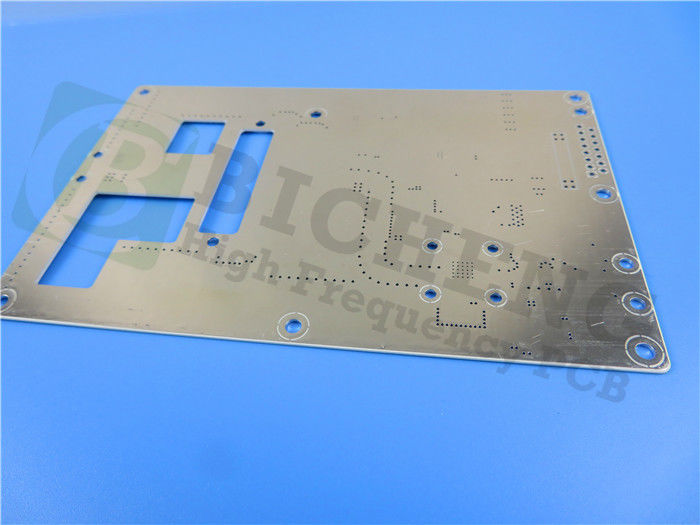

Doppelseitiges RO4533 PCB 30mil mit Immersions Silber Hochleistungs-Schaltung

Wir präsentieren Ihnen unsere neu ausgelieferte Leiterplatte aus RO4533, eine fortschrittliche Lösung, die speziell für Anwendungen mit mobilen Antennen entwickelt wurde.Glasverstärktes Laminat auf Kohlenwasserstoffbasis bietet eine außergewöhnliche Leistung, kontrollierte dielektrische Konstante, geringer Verlust und ausgezeichnete passive Intermodulationsantwort.

Die RO4533-Laminate sind vollständig kompatibel mit konventioneller FR-4- und hochtemperaturfreier bleifreierender Lötverarbeitung.zur Beseitigung der Notwendigkeit spezieller Behandlungen für traditionelle Laminate auf PTFE-BasisDies macht es zu einer kostengünstigen Alternative zu PTFE-Antennentechnologien und ermöglicht es den Konstrukteuren, sowohl den Preis als auch die Leistung zu optimieren.RO4533-Laminate sind in einer halogenfreien Variante erhältlich, die strengen Umweltstandards entsprechen.

Die Harzsysteme von RO4533-Dielektrofstoffen sind sorgfältig so konzipiert, dass sie eine optimale Antennenleistung bieten.Die Koeffizienten der thermischen Ausdehnung (CTEs) in X- und Y-Richtung entsprechen denen von KupferDiese Laminate haben eine hohe Glasübergangstemperatur (Tg) von über 280°C (536°F),Dies führt zu einer geringen Z-Achse CTE und einer ausgezeichneten Plattierung durch Loch Zuverlässigkeit.

Hauptmerkmale:

Dielektrische Konstante (Dk): 3,3 bei 10 GHz
Dissipationsfaktor: 0,0025 bei 10 GHz
X-Achse CTE: 13ppm/°C, Y-Achse CTE: 11ppm/°C, Z-Achse CTE: 37ppm/°C
Tg > 280°C
Niedrige Feuchtigkeitsabsorption: 0,02%
Wärmeleitfähigkeit: 0,6 W/mk


Vorteile:

Niedrige Verluste, niedrige Dk und niedrige passive Intermodulation (PIM) für eine Vielzahl von Anwendungen
Thermoset-Harzsystem kompatibel mit Standard-PCB-Fertigungsprozessen
Ausgezeichnete Dimensionsstabilität, die einen höheren Ertrag bei größeren Platten ermöglicht
Einheitliche mechanische Eigenschaften zur Erhaltung der mechanischen Form während der Handhabung
Hohe Wärmeleitfähigkeit für eine verbesserte Leistung

Das PCB-Stackup besteht aus Kupferschicht 1, Rogers RO4533 Core und Kupferschicht 2. Kupferschicht 1 hat eine Dicke von 35 μm und gewährleistet eine effiziente Signalübertragung und robuste Leitfähigkeit.Der Kern dieses PCB besteht aus Rogers RO4533 MaterialDieses fortschrittliche Material bietet eine außergewöhnliche Leistung, eine kontrollierte Dielektrikkonstante und einen geringen Verlust, was es für eine Vielzahl von Anwendungen ideal macht.Die Stack-up wird von Kupfer-Schicht 2 abgeschlossen., ebenfalls mit einer Dicke von 35 μm, bietet zusätzliche Routing-Optionen und eine feste Bodenebene für eine verbesserte Signalintegrität und elektromagnetische Kompatibilität.

Bei den PCB-Konstruktionsdetails beträgt die Platte 85,89 mm x 161,45 mm (1 PCS), was einen kompakten und vielseitigen Formfaktor für verschiedene Anwendungen bietet.Die Mindestspur ist 4/6 MillimeterDie Mindestlöchergröße beträgt 0,3 mm und ermöglicht die Aufnahme verschiedener Bauteile und Steckverbinder.Die Platine enthält keine Blindvias, die den Herstellungsprozess vereinfachen.

Die Fertigplatte ist 0,8 mm dick, was eine Balance zwischen Langlebigkeit und Platzbeschränkungen schafft.Bereitstellung ausreichender Leitfähigkeit und StrukturunterstützungDie Viaplattierung ist 20 μm dick und sorgt für zuverlässige elektrische Verbindungen im gesamten PCB.

Für die Oberflächenveredelung verwendet dieses LeiterplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenplattenBereitstellung einer eindeutigen Kennzeichnung und Identifizierung der BauteileDie unterste Seidenwand ist in dieser Konfiguration nicht vorhanden. Die obere Lötmaske ist grün und bietet Schutz gegen Lötbrücken und sorgt für eine ordnungsgemäße Lötgemeinschaftsbildung.Die untere Lötmaske wird in diesem Fall nicht aufgetragen..

Um Qualität und Zuverlässigkeit zu gewährleisten, wird jede Leiterplatte vor dem Versand einer elektrischen Prüfung unterzogen, um sicherzustellen, dass alle Verbindungen und Schaltungen den erforderlichen Spezifikationen entsprechen.

In Bezug auf die PCB-Statistik umfasst dieses Board 57 Komponenten und hat insgesamt 137 Pads.Die unteren Oberflächen-Befestigung Pads sind nicht in dieser Konfiguration vorhandenDas PCB verfügt über 102 Durchgänge, die die Vernetzung zwischen verschiedenen Schichten und Komponenten erleichtern.

Kunstwerke:Gerber RS-274-X

Qualitätsstandard:IPC-Klasse 2

Verfügbarkeit:Dieses PCB ist für den weltweiten Versand erhältlich und sorgt für einen einfachen Zugang zu dieser hochwertigen Lösung.

Typische Anwendungen:

Antennen für Basisstationen der Mobilfunkinfrastruktur
WiMAX-Antennennetze

Erleben Sie die außergewöhnliche Leistungsfähigkeit und Zuverlässigkeit dieses RO4533-PCB, das auf die anspruchsvollen Anforderungen an mobile Infrastruktur-Antennen ausgelegt ist.Verbessern Sie Ihre Antennen mit diesem fortschrittlichen Material und erschließen Sie neue Möglichkeiten für Ihre drahtlosen Kommunikationssysteme.
