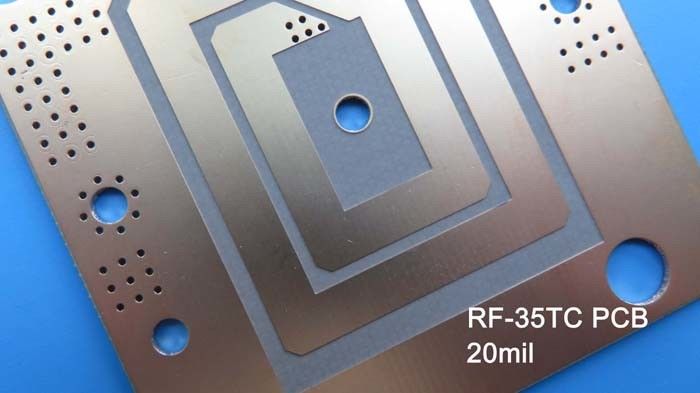

Heute freuen wir uns, unsere neu ausgelieferten Leiterplatten zu präsentieren, die auf 20 Millimeter RF-35TC-Hochfrequenz-Laminaten basieren.Leistung bei der Wärmeverteilung und bei niedrigen VerlustenMit seiner unvergleichlichen Wärmeleitfähigkeit und einem minimalen Abfallfaktor ist dieses PCB-Substrat so konzipiert, dass es die Wärme von Übertragungsleitungen und Oberflächenbauteilen überträgt.mit einer Leistung von mehr als 100 W und. RF-35TC besteht aus einem PTFE-basierten Material, das mit Keramik und Glasfaser gefüllt ist, und übertrifft seine synthetischen Kautschukkollegen durch Beständigkeit gegen Oxidation, Gelbfärbung und Aufwärtsdrift in der dielektrischen Konstante.
Hauptmerkmale:
- Wärmeleitfähiges Laminat mit geringen Verlusten
- DK von 3,5 +/- 0,05 bei 10 GHz/23°C
- Dissipationsfaktor von 0,002 bei 10 GHz/23°C
- Wärmeleitfähigkeit von 0,87 W/m/K bei 0,5 Unzen Kupferplatten, 0,92 W/m/K bei 1 Unze Kupferplatten
- CTE in X-Achse von 11 ppm/°C, Y-Achse von 13 ppm/°C und Z-Achse von 34 ppm/°C
- Td 5% Gewichtsverlust bei 436°C
- Niedrige Feuchtigkeitsabsorption von 0,05%
Vorteile, die RF-35TC unterscheiden:
1. "Best in Class" Verlust Tangent: Erleben Sie minimale Signalverluste und eine überlegene Übertragungsleistung.
2Aussergewöhnliches thermisches Management: Schützen Sie Ihre Hochleistungs-Anwendungen mit überlegenen Wärmeabsorptionsfähigkeiten.
3. Dk Stabilität in einem breiten Temperaturbereich: Gewährleistung einer gleichbleibenden Leistung unter unterschiedlichen Umgebungsbedingungen.
4. Verbesserte Antennengewinn/Effizienz: Maximieren Sie die Effizienz und Leistung Ihrer Antennensysteme.
5Ausgezeichnete Haftung gegen sehr niedriges Kupfer: Sie können zuverlässige und sichere Verbindungen mit außergewöhnlicher Haftung genießen.
Einwandfreie Konstruktion und Spezifikationen:
Diese neu ausgelieferte Leiterplatte verfügt über eine 2-Schicht starre Stapelung, sorgfältig mit einer Kupferschicht von 35 μm auf beiden Seiten hergestellt.mit einer Dicke von 0,01 mm oder wenigerDas Kupfergewicht von 1 Unze (1,4 Mil) auf den Außenschichten gewährleistet eine robuste Konnektivität.Die Konstruktion dieses PCB entspricht der IPC-Klasse-2-Norm, die eine außergewöhnliche Qualität garantieren.
Erweiterung beim Bruch | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
Der Young's Modulus | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 667,000 | N/mm2 | 4,599 |
Young's Modulus (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 637,000 | N/mm2 | 4,392 |
Poisson-Verhältnis (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
Poisson-Verhältnis (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
Kompressionsmodul | ASTM D 695 ((23°C) | PSI | 560,000 | N/mm2 | 3,861 |
Flexuralstärke (MD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1.46 x 106 | N/mm2 | 10,309 |
Flexuralstärke (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1.50 x 106 | N/mm2 | 10,076 |
Schalenfestigkeit ((1⁄2 oz.CVH) | IPC-650 2.4.8 (Wärmebelastung) | Pfund/Zoll | 7 | G/cm3 | 1.25 |
Wärmeleitfähigkeit (nicht gekleidet)125°C) | ASTM F433 (Schutzwärmefluss) | W/mK) | 0.6 | W/mK) | 0.6 |
Wärmeleitfähigkeit ((C1/C1,125°C) | ASTM F433 (Schutzwärmefluss) | W/mK) | 0.92 | W/mK) | 0.92 |
Wärmeleitfähigkeit ((CH/CH,125°C) | ASTM F433 (Schutzwärmefluss) | W/mK) | 0.87 | W/mK) | 0.87 |
Dimensional Stabilität (MD) | IPC-650-2.4.39 Sek.5.4 ((Nach dem Ätzen)) | Mil/in. | 0.23 | mm/M | 0.23 |
Dimensional Stabilität (CD) | IPC-650-2.4.39 Sek.5.4 ((Nach dem Ätzen)) | Mil/in. | 0.64 | mm/M | 0.64 |
Dimensional Stabilität (MD) | IPC-650-2.4.39 Sek.5.5 ((Wärmebelastung.) | Mil/in. | - Oh, nein.04 | mm/M | - Oh, nein.04 |
Dimensional Stabilität (CD) | IPC-650-2.4.39 Sek.5.5 ((Wärmebelastung.) | Mil/in. | 0.46 | mm/M | 0.46 |
Oberflächenwiderstand | IPC-650 2.5.17.1 (nach erhöhter Temperatur) | Mehms | 8.33 x 107 | Mehms | 8.33 x 107 |
Oberflächenwiderstand | IPC-650 2.5.17.1 (nach Luftfeuchtigkeit) | Mehms | 6.42 x 107 | Mehms | 6.42 x 107 |
Volumenwiderstand | IPC-650 2.5.17.1 (nach erhöhter Temperatur) | Mohms/cm | 5.19 x 108 | Mohms/cm | 5.19 x 108 |
Volumenwiderstand | IPC-650 2.5.17.1 (nach Luftfeuchtigkeit) | Mohms/cm | 2.91 x 108 | Mohms/cm | 2.91 x 108 |
CTE ((X-Achse)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 11 | ppm/°C | 11 |
CTE ((Y-Achse)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 13 | ppm/°C | 13 |
CTE ((Z-Achse)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 34 | ppm/°C | 34 |
Dichte | ASTM D 792 | G/cm3 | 2.35 | G/cm3 | 2.35 |
Härte | ASTM D 2240 ((Küste D) | 79.1 | 79.1 | ||
Spannung beim Brechen | ASTM D 790/IPC-650 2.4.4 | % | 0.014 | % | 0.014 |
Spannung beim Brechen | ASTM D 790/IPC-650 2.4.4 | % | 0.013 | % | 0.013 |
Spezifische Wärme | ASTM E 1269-05, E 967-08, E 968-02 | j/(g°C) | 0.94 | j/(g°C) | 0.94 |
Td(2% Gewichtsverlust) | IPC-650 2.4.24.6/TGA | oF | 788 | °C | 420 |
Td(5% Gewichtsverlust) | IPC-650 2.4.24.6/TGA | oF | 817 | °C | 436 |
Die Dimensionen enthüllen:
Diese PCB misst 65,25 mm x 83 mm, was eine effektive Integration in verschiedene Systeme ermöglicht.Dieses PCB ermöglicht es Ihnen, Ihr Design mit Präzision zu gestalten.Die Abwesenheit von Blindvias vereinfacht den Herstellungsprozess.Die Unterseide ist für ein schlankes Aussehen weggelassen wordenDie Durchschlagdicke beträgt 20 μm, was zuverlässige Verbindungen über die gesamte Platine gewährleistet.
Strenge Tests und weltweite Verfügbarkeit:
Um eine optimale Leistung zu gewährleisten, wird jede Leiterplatte vor dem Versand einem elektrischen Test unterzogen, der ihre Zuverlässigkeit und Funktionalität garantiert.Diese leistungsstarke Leiterplatte ist bereit, in Ihre Projekte überall auf der Welt integriert zu werden.
Unzählige Anwendungen, unbegrenzte Möglichkeiten:
Diese Hochfrequenz-PCB finden ihre Basis in einer Vielzahl von Anwendungen, darunter:
- Filter, Kupplungen und Stromversorgung: Erleben Sie erstklassige Leistung in kritischen Stromanwendungen.
- Verstärker: Lassen Sie das volle Potenzial Ihrer Verstärker mit diesem leistungsstarken Substrat frei.
- Antennen: Verbessern Sie die Effizienz und den Gewinn Ihrer Antennen für eine überlegene Signalübertragung.
- Satelliten: Vertrauen in die Zuverlässigkeit und die thermischen Managementfähigkeiten von RF-35TC für Satellitensysteme.
Zusammenfassend stellt RF-35TC einen neuen Maßstab für Hochleistungs-PCB-Substrate.und außergewöhnliche Stabilität ermöglicht es Ingenieuren, die Grenzen von Leistung und Effizienz in ihren Hochleistungs-Anwendungen zu überschreitenErleben Sie die revolutionären Fähigkeiten des RF-35TC und heben Sie Ihre Projekte auf neue Höhen von Leistung und Zuverlässigkeit.
