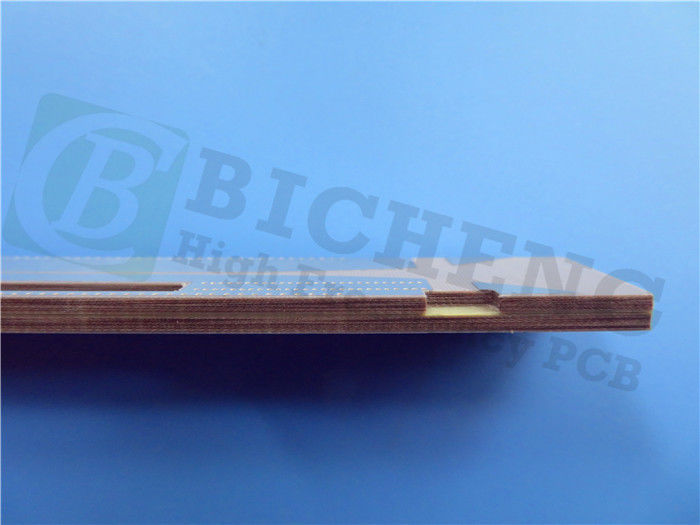

| Markieren: | Untertaucherplatten für Silber-PCB-RF-Schaltkreise,60 Millimeter HF-Leiterplatten,PTFE-Mikrowellen-PCB-Boards |
||
|---|---|---|---|
Heute werden wir über Rogers TMM10i PCB diskutieren, das ein isotropisches thermoset-Mikrowellenmaterial ist, ideal für Anwendungen, die eine hohe Plattierung durch Loch Zuverlässigkeit Streifenlinie und Mikro-Streifen erfordern.
Die thermosetten Mikrowellenmaterialien TMM10i bestehen aus Keramik, Kohlenwasserstoffen und thermosetten Polymeren, die eine einzigartige Kombination aus elektrischen und mechanischen Eigenschaften bieten.Vorteile von keramischen und herkömmlichen PTFE-Laminaten für Mikrowellenkreisläufe.
TMM10i-Laminate weisen einen außergewöhnlich niedrigen TCDk-Wert auf.die die Herstellung von durchlöchernde hochzuverlässige Plattierung ermöglicht und niedrige Schrumpfwerte bei Ätzen erzieltDarüber hinaus ist die Wärmeleitfähigkeit des Laminats etwa doppelt so hoch wie bei herkömmlichen PTFE/keramischen Laminaten, wodurch eine effektive Wärmeentfernung erleichtert wird.
Lassen Sie uns nun in das Datenblatt von TMM10i eintauchen und seine Eigenschaften detaillierter untersuchen.
TMM10i Typische Eigenschaften
Beginnend mit den elektrischen Eigenschaften hat TMM10i eine Prozessdielektrische Konstante von 9,80±0,245 in Z-Richtung bei 10 GHz (gemessen mit IPC-TM-650 2.5.5.5) Die dielektrische Konstante ist bei 9,9 in einem Frequenzbereich von 8 GHz bis 40 GHz (gemessen anhand der Differentialphasenlänge-Methode) leicht höher.Bei 10 GHz ist der Ablösungsfaktor in der Z-Richtung bei 0 beeindruckend niedrig..002 (gemessen anhand des IPC-TM-650 2.5.5.5).
TMM10i weist einen geringen thermischen Koeffizienten der dielektrischen Konstante (TCDk) von -43 ppm/°K über einen Temperaturbereich von -55°C bis 125°C auf (gemessen mit IPC-TM-650 2.5.5.5), so dass es für Anwendungen geeignet ist, die thermische Stabilität erfordern.und eine Oberflächenwiderstandsfähigkeit von 4 x 10 ^ 7 Mohm (beide gemessen mit ASTM D257)Darüber hinaus zeigt er eine dielektrische Festigkeit von 267 V/mil in der Z-Richtung (gemessen mit der IPC-TM-650-Methode 2).5.6.2), der seine Widerstandsfähigkeit gegen elektrische Ausfälle anzeigt.
| Eigentum | Die Bezeichnung ist folgende: | Ausrichtung | Einheiten | Die Situation | Prüfmethode | |
| Dielektrische Konstante,εVerfahren | 9.80 ± 0.245 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Dielektrische Konstante | 9.9 | - | - | 8 GHz bis 40 GHz | Differentielle Phasenlänge | |
| Dissipationsfaktor (Verfahren) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Wärmeeffizient der Dielektrikkonstante | - 43 Jahre. | - | ppm/°K | -55°C bis 125°C | IPC-TM-650 2.5.5.5 | |
| Widerstand gegen Isolierung | > 2000 | - | Ich weiß nicht. | C/96/60/95 der Kommission | ASTM D257 | |
| Volumenwiderstand | 2 x 108 | - | - Ich weiß nicht. | - | ASTM D257 | |
| Oberflächenwiderstand | 4 x 107 | - | - Was ist los? | - | ASTM D257 | |
| Elektrische Festigkeit (dielektrische Festigkeit) | 267 | Z | V/mil | - | IPC-TM-650-Methode 2.5.6.2 | |
| Thermische Eigenschaften | ||||||
| Zersetzung in Temperatur (Td) | 425 | 425 | ° CTGA | - | ASTM D3850 | |
| Koeffizient der thermischen Ausdehnung - X | 19 | X | ppm/K | 0 bis 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Koeffizient der thermischen Ausdehnung - Y | 19 | Y | ppm/K | 0 bis 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Koeffizient der thermischen Ausdehnung - Z | 20 | Z | ppm/K | 0 bis 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Wärmeleitfähigkeit | 0.76 | Z | W/m/K | 80 °C | ASTM C518 | |
| Mechanische Eigenschaften | ||||||
| Kupferschälkraft nach thermischer Belastung | 5.0 (0,9) | X, Y | Lb/Zoll (N/mm) | Nach dem Löten 1 Unze. EDC | IPC-TM-650-Methode 2.4.8 | |
| Flexuralmodul (MD/CMD) | 1.8 | X, Y | MPSI | Eine | ASTM D790 | |
| Körperliche Eigenschaften | ||||||
| Feuchtigkeitsabsorption (2X2) | 1.27 mm (0,050") | 0.16 | - | % | D/24/23 | ASTM D570 |
| 3.18 mm (0,125") | 0.13 | |||||
| Spezifische Schwerkraft | 2.77 | - | - | Eine | ASTM D792 | |
| Spezifische Wärmekapazität | 0.72 | - | J/g/K | Eine | Berechnet | |
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | - | - | - | - | |
Was die thermischen Eigenschaften anbelangt, so hat TMM10i eine Zersetzungstemperatur von 425°C (gemessen mit TGA ASTM D3850), was es für Anwendungen bei hohen Temperaturen geeignet macht.Es weist einen Wärmeausdehnungskoeffizienten von 19 ppm/K in X- und Y-Richtung und 20 ppm/K in Z-Richtung über einen Temperaturbereich von 0 bis 140 °C auf (gemessen anhand der ASTM E 831 IPC-TM-650)., 2.4.41), die den isotropen thermischen Eigenschaften von Kupfer nahe kommt. Die Wärmeleitfähigkeit von TMM10i beträgt 0,76 W/m/K in Z-Richtung bei 80 °C (gemessen mit ASTM C518),mit Angabe der Fähigkeit zur Wärmeabgabe und zur Erleichterung der Wärmeentfernung.
TMM10i besitzt außerdem beeindruckende mechanische Eigenschaften.9) Lb/Zoll (N/mm) in X- und Y-Richtung nach thermischer Belastung durch Lötflut (gemessen mit der IPC-TM-650-Methode 2).4.8) und einem Biegemodul von 1,8 Mpsi in den Richtungen X und Y (gemessen mit ASTM D790).13% für eine Dicke von 3.18 mm (0,125") (gemessen mit ASTM D570), eine spezifische Schwerkraft von 2,77 (gemessen mit ASTM D792) und eine spezifische Wärmekapazität von 0,72 J/g/K. Es ist auch mit bleifreien Verfahren kompatibel.
Wir bieten Doppelschichtplatten, Mehrschichtplatten und Hybrid-Typen, um verschiedene Bedürfnisse zu erfüllen.einschließlich 1 oz (35 μm) und 2 oz (70 μm)Wir bieten eine Bandbreite von Dicken von 15mil (0,381mm) bis 500mil (12,70mm) an, und die maximale PCB-Größe, die wir anbieten, beträgt 400mm X 500mm, was für die meisten Schaltkreisentwürfe genügend Platz bietet.Wir bieten verschiedene Lötmaskenfarben wie grün anSchließlich bieten wir mehrere Oberflächenveredelungen an, darunter Eintauchgold, HASL, Eintauchtin, Eintauchsilber, OSP,mit einer Breite von nicht mehr als 20 mm, ENEPIG und Bare Copper, unter anderem.
| PCB-Material: | Keramische, Kohlenwasserstoffhaltige, thermosettige Polymerverbundstoffe |
| Bezeichnung: | Die Bezeichnung ist folgende: |
| Dielektrische Konstante: | 90,80 ± 0.245 |
| Anzahl der Schichten: | Doppelschicht, Mehrschicht, Hybrid-PCB |
| Kupfergewicht: | 1 Unz (35 μm), 2 Unz (70 μm) |
| mit einer Dicke von mehr als 10 mm | 15mil (0,381mm), 20mil (0,508mm), 25mil (0,635mm), 30mil(0,762mm), 50mil (1,27mm), 60mil (1,524mm), 75mil(1,905mm), 100mil (2,54mm), 125mil (3,175mm), 150mil (3,81mm), 200mil (5,08mm), 250mil (6.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot, Lila usw. |
| Oberflächenveredelung: | Immersionsgold, HASL, Immersionstin, Immersionssilber, OSP, reines Goldplattiert, ENEPIG, Bares Kupfer usw. |
TMM10i findet vielseitige Anwendungen in HF- und Mikrowellenkreisläufen, Leistungsverstärkern, Filtern und Kopplungen, Satellitenkommunikationssystemen, Antennen für globale Positionierungssysteme, Patch-Antennen,mit einer Leistung von mehr als 10 W, Chip-Tester und mehr.
Zusammenfassend ist zu sagen, dass TMM10i-Materialien aufgrund ihrer mit keramischen Partikeln gefüllten Kohlenwasserstoffmatrix für ihre Temperaturstabilität bekannt sind.Diese keramischen Füllstoffe tragen zur geringen thermischen Ausdehnung von TMM10i beiBei der Bohrung von TMM10i-Materialien sind jedoch Vorsichtsmaßnahmen aufgrund der abrasiven Eigenschaft des keramischen Füllstoffs erforderlich.Es wird empfohlen, hohe Werkzeugoberflächengeschwindigkeiten über 500 SFM und geringe Splitterlast unter 0 zu vermeiden..002" pro Umdrehung, um übermäßige Hitze und Verschleiß von Werkzeugen zu vermeiden.
Wenn Sie an der Bearbeitung von TMM10i-Laminaten interessiert sind, werden Sie sich freuen zu erfahren, dass sie mit herkömmlichen Karbidwerkzeugen bearbeitet werden können.Sie können eine nützliche Werkzeuglebensdauer von über 250 linearen Zoll erreichen.
Danke fürs Lesen und bis nächstes Mal.
