| Markieren: | HF-PCB-Board 1 Unze,25 ml Hochfrequenz-PCB,Immersionsgold Hochfrequenz-PCB-Material |
||
|---|---|---|---|
Wir freuen uns, die neu gelieferte Leiterplatte zu teilen, aus RT/duroid 6010.2LM-PTFE-Keramik-Verbundwerkstoffen, bekannt für ihre außergewöhnliche Leistung.die Reduzierung der Schaltkreisgröße wird erleichtert, während die optimale Funktionalität erhalten bleibt. Ein ultra-niedriger Abscheidungsfaktor von 0,0023 bei 10 GHz sorgt für einen effizienten Betrieb, insbesondere in X-Band- oder niedrigeren Frequenzanwendungen.Sicherstellung einer zuverlässigen Durchlöcherung von MehrschichtplattenDiese PCBs sind in einem Temperaturbereich von -40°C bis +85°C ausgelegt, um unterschiedlichen Umweltbedingungen standzuhalten.
Zu den wichtigsten Merkmalen und Vorteilen gehören:
- Reduzierung der Schaltkreisgröße durch eine hohe dielektrische Konstante
- Effiziente Bedienung mit minimalem Signalverlust, ideal für X-Band oder darunter
- Zuverlässig durchlöchert aufgrund der geringen Z-Achsausdehnung
- Reduzierte Wirkung der Feuchtigkeit auf den Stromverlust durch geringe Feuchtigkeitsabsorption
- Konsistente Leistung der Schaltkreise bei enger εr- und Dickeinschaltung

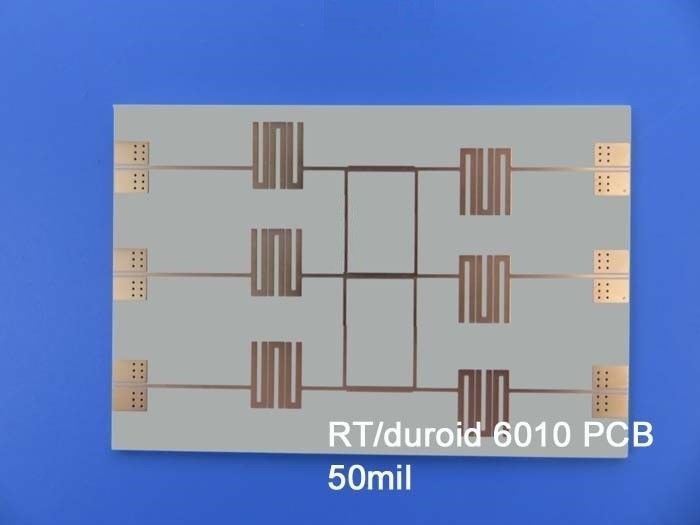

Das PCB ist ein 2-schichtiges starres Design mit einem fertigen Kupfergewicht von 35um. Es verwendet RT / Duroid 6010.2LM-Dielektrofmaterial mit einer Dicke von 25 mil (0.635 mm).Beide Seiten des PCB haben ein fertiges Kupfergewicht von 35um. Mit einer fertigen Plattenstärke von 0,8 mm bietet es eine kompakte und leichte Lösung. Die minimale Spur/Freiheit beträgt 8/9 mil, und die minimale Lochgröße beträgt 0,4 mm. Es gibt keine blinden oder vergrabenen Durchläufe.Immersion Gold Oberflächenveredelung sorgt für eine hochwertige und zuverlässige Leistung- Silkscreen, Lötmaske und elektrische Tests werden nicht angewendet. Das Gleis-/Gap-Verhältnis von 13,39mil/10,24mil sorgt für eine kontrollierte Impedanz von 50 Ohm.
Statistisch betrachtet umfasst das PCB 21 Komponenten, insgesamt 35 Pads, 18 Durch-Loch-Pads, 17 oberen SMT-Pads und keine unteren SMT-Pads. Es bietet 43 Durchgänge und 5 Netze und bietet vielseitige Konnektivitätsoptionen.
Für technische Anfragen oder weitere Informationen wenden Sie sich bitte an Ivy unter sales10@bichengpcb.com.Wir sind stolz darauf, einen außergewöhnlichen Kundenservice zu bieten..
Unser Servicebereich umfasst Kunden weltweit, so dass Personen aus verschiedenen Ländern von unseren leistungsstarken Leiterplatten profitieren können.
Dieses PCB findet Anwendungen in verschiedenen Bereichen, darunter Patch-Antennen, Satellitenkommunikationssysteme, Leistungsverstärker, Flugzeugkollisionsvermeidungssysteme und Bodenradarwarnsysteme.
Verbessern Sie Ihre elektronischen Designs mit unseren zuverlässigen und leistungsstarken Leiterplatten. Verlassen Sie sich auf unser Fachwissen und unsere Qualitätsfertigung, um Ihre spezifischen Anforderungen zu erfüllen.
| Dielektrische Konstante,εVerfahren | 10.2 ± 0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 10.7 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge | |
| Verwässerungsfaktor,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | -425 | Z | ppm/°C | -50°C bis 170°C | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 5 x 105 | - Ich weiß nicht. | Eine | IPC 2.5.17.1 | |
| Oberflächenwiderstand | 5 x 106 | - Was ist los? | Eine | IPC 2.5.17.1 | |
| Zugfähigkeit | ASTM D638 (0,1/min. Dehnungsrate) | ||||
| Young's Modulus | 931 ((135) 559 ((81) | X und Y | MPa (kpsi) | Eine | |
| Der höchste Stress | 17(2.4) 13(1.9) | X und Y | MPa (kpsi) | Eine | |
| Die ultimative Belastung | 9 bis 15 7 bis 14 | X und Y | % | Eine | |
| Kompressionsfähigkeit | ASTM D695 (0,05/min. Dehnungsrate) | ||||
| Young's Modulus | 2144 (311) | Z | MPa (kpsi) | Eine | |
| Der höchste Stress | 47(6.9) | Z | MPa (kpsi) | Eine | |
| Die ultimative Belastung | 25 | Z | % | ||
| Flexuralmodul | 4364 (633) 3751 (544) | X | MPa (kpsi) | Eine | ASTM D790 |
| Der höchste Stress | 36 (5.2) 32 (4.4) | X und Y | MPa (kpsi) | Eine | |
| Verformung unter Last | 0.26 1.3 | Z Z | % | 24h/50°C/7MPa 24h/150°C/7MPa | ASTM D261 |
| Feuchtigkeitsabsorption | 0.01 | % | D48/50°C 0,050" ((1,27 mm) dick | IPC-TM-650 2.6.2.1 | |
| Wärmeleitfähigkeit | 0.86 | W/m/k | 80°C | ASTM C518 | |
| Koeffizient der thermischen Ausdehnung | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% Höchstemperatur | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Dichte | 3.1 | G/cm3 | ASTM D792 | ||
| Spezifische Wärme | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Berechnet | ||
| Kupferschalen | 12.3 (2.1) | Plie (N/mm) | nach dem Schwimmen des Löters | IPC-TM-650 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
| PCB-Material: | Keramik-PTFE-Verbundwerkstoff |
| Bezeichner: | NT1 Verstärkung |
| Dielektrische Konstante: | 10.2 ± 0,25 (Verfahren); 10.7 (Konstruktion) |
| Anzahl der Schichten: | 1 Schicht, 2 Schichten |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielektrische Dicke: | 10mil (0,254mm), 25mil (0,635mm), 50mil (1,27mm), 75mil (1,90mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionszinn, Immersions Silber, OSP. |
Erforschung der Fortschritte von RT-Duroid 6010 bei Hochleistungs-PCBs
RT duroid 6010 hat sich in der Welt der PCB-Technologie als ein Game-Changer herausgestellt, der das elektronische Design auf neue Höhen der Effizienz und Zuverlässigkeit hebt.Lassen Sie uns in die wichtigsten Eigenschaften und Vorteile eintauchen, die RT duroid 6010 zu einer bevorzugten Wahl für Hochleistungs-PCB Anwendungen machen.
Einführung in RT Duroid 6010: Hochleistungs-PCB-Material
RT duroid 6010 ist ein hochmodernes Material, das speziell für Hochleistungs-PCBs entwickelt wurde.Lassen Sie uns die außergewöhnlichen Eigenschaften und Vorteile untersuchen, die RT duroid 6010 von traditionellen PCB-Materialien unterscheiden.
Hauptmerkmale und Vorteile von RT duroid 6010
RT duroid 6010 bietet eine Reihe wichtiger Eigenschaften und Vorteile, die es zu einer Top-Wahl für Hochleistungs-PCB-Anwendungen machen.und mechanische Festigkeit sind nur einige der Vorteile, die es unterscheidenLassen Sie uns tiefer in diese Eigenschaften eintauchen und verstehen, wie sie zur Gesamtleistung des RT duroid 6010 beitragen.
Die dielektrische Konstante und der Dissipationsfaktor von RT duroid 6010 verstehen
Die dielektrische Konstante und der Dissipationsfaktor sind entscheidende Parameter für Hochfrequenzanwendungen.In diesem Abschnitt, untersuchen wir die Bedeutung dieser Eigenschaften und wie RT duroid 6010 andere Materialien in Bezug auf Signalintegrität und Leistung übertrifft.
Thermische Eigenschaften und Zuverlässigkeit von RT duroid 6010 in rauen Umgebungen
PCBs sind häufig in schwierigen thermischen Umgebungen vorhanden und ihre Leistung kann durch Temperaturschwankungen stark beeinträchtigt werden.RT Duroid 6010 verfügt über eine beeindruckende thermische Stabilität und einen geringen WärmeausdehnungskoeffizientenIn diesem Abschnitt werden die thermischen Eigenschaften von RT duroid 6010 und seine Fähigkeit, anspruchsvollen Umgebungen standzuhalten, untersucht.
Elektrische und mechanische Eigenschaften von RT duroid 6010 zur Verbesserung der Leistung
RT Duroid 6010 bietet außergewöhnliche elektrische und mechanische Eigenschaften, die zu einer überlegenen PCB-Leistung beitragen.zusammen mit ausgezeichneten Zug- und BiegeeigenschaftenIn diesem Abschnitt untersuchen wir die spezifischen Eigenschaften von RT-Duroid 6010, die seine elektrische und mechanische Leistung verbessern.
Erforschung der Kompressions- und Flexureigenschaften von RT duroid 6010
PCBs unterliegen während ihrer Lebensdauer häufig erheblichen Belastungen und mechanischen Belastungen..In diesem Abschnitt untersuchen wir die Druck- und Biegefestigkeit von RT-Duroid 6010 und deren Auswirkungen auf die PCB-Leistung.
Feuchtigkeitsabsorption und Wärmeleitfähigkeit von RT Duroid 6010
Wasseraufnahme und Wärmeleitfähigkeit sind bei der PCB-Konstruktion wichtige Aspekte.In diesem Abschnitt, gehen wir auf die Feuchtigkeitsabsorptionsmerkmale und die Wärmeleitfähigkeit von RT duroid 6010 ein und unterstreichen ihre Bedeutung bei der Aufrechterhaltung der Leistungsfähigkeit und Langlebigkeit von PCBs.
Koeffizient der thermischen Ausdehnung und Tg von RT duroid 6010
Der Koeffizient der thermischen Ausdehnung (CTE) und die Temperatur des Glasübergangs (Tg) spielen bei der Bestimmung der Zuverlässigkeit und Stabilität von PCBs eine Schlüsselrolle.die hohe Wärmebeständigkeit und langfristige Leistung gewährleistetIn diesem Abschnitt werden die CTE und Tg von RT-Duroid 6010 und ihre Auswirkungen auf die Zuverlässigkeit von PCB untersucht.
NT1Duroid 6010 Umweltvorteil
Da die Umweltvorschriften immer strenger werden, wird die Kompatibilität von PCB-Materialien mit bleifreien Verfahren von entscheidender Bedeutung.Bereitstellung einer umweltfreundlichen Lösung ohne Beeinträchtigung der LeistungIn diesem Abschnitt werden die bleifreie Kompatibilität von RT-Duroid 6010 und seine Umweltvorteile erörtert.
RT Duroid 6010 stellt einen bedeutenden Fortschritt bei Hochleistungs-PCB-Materialien dar.macht es zu einer idealen Wahl für anspruchsvolle elektronische AnwendungenDurch die Nutzung der Leistung von RT duroid 6010 können Designer neue Leistungsniveaus, Zuverlässigkeit und Effizienz in ihren PCB-Projekten freischalten.
