Produktdetails:
|
| Markieren: | DK 6.15 RF-PCB-Platten,50 Milligramm Doppelschicht-RF-PCB-Board,Kupfer-Fertigwerkstoff für PCB |
||
|---|---|---|---|

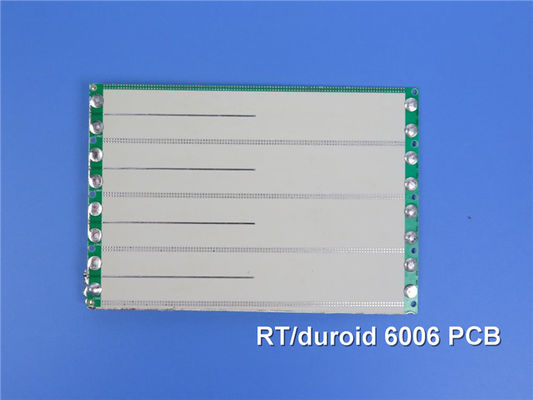

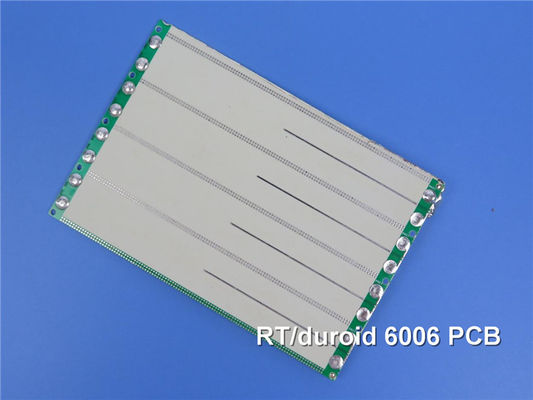

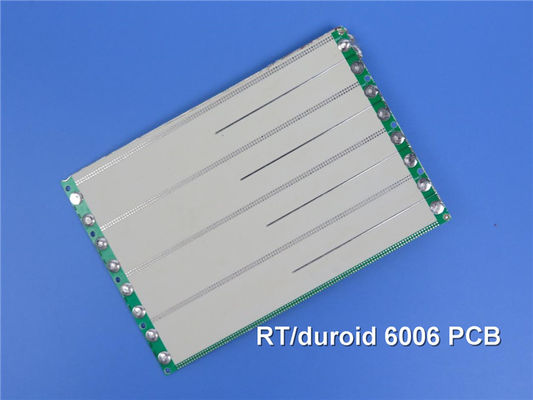

Wir freuen uns, die neu versandten PCB mit Ihnen zu teilen. Sie besteht aus RT/duroid 6006 keramischen PTFE-Verbundwerkstoffen mit einer Dielektrikkonstante von 6.15, der einen minimalen Signalverlust und eine maximale Effizienz gewährleistet.
Die PCB ist mit einem 2-schichtigen starren Stapel mit fertigem Kupfer von 35um und RT/duroid 6006 Dielektrikum 50 mil (1.27 mm) ausgestattet, um die Strukturstabilität zu gewährleisten.
Bei den Bauteilen handelt es sich um eine Platte mit Abmessungen von 77 mm x 59 mm, wobei zwei Arten von Leiterplatten mit einer Toleranz von +/- 0,15 mm hergestellt werden.Es hat keine blinden oder vergrabenen Durchläufe.Die Oberfläche ist mit einer Dicke von 1,3 mm und einem fertigem Kupfergewicht von 1,4 mil auf allen Schichten.Es gibt weder Ober- noch Unterseide.Es gibt keine Seidenblende auf den Lötplatten und zur Qualitätssicherung werden 100% elektrische Prüfungen durchgeführt.
Die PCB-Statistik umfasst 29 Komponenten, insgesamt 54 Pads, 38 Thru-Hole-Pads, 16 Top-SMT-Pads und keine Bottom-SMT-Pads.
Gerber RS-274-X wird als unser Standard-Artwork verwendet, und die Leiterplatte erfüllt die IPC-Klasse-2-Industrie-Standards für qualitativ hochwertige Leistung.
Unser weltweiter Service stellt sicher, dass unsere Kunden überall dort, wo sie sind, ihre eigenen einzigartigen Leiterplatten erhalten können.
| PCB-Material: | Keramik-PTFE-Verbundwerkstoffe |
| Bezeichnung: | NT1 Schlauch |
| Dielektrische Konstante: | 6.15 |
| Verlustfaktor | 0.0027 10 GHz |
| Anzahl der Schichten: | Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-Dicke: | 10mil ((0,254mm), 25mil (0,635mm), 50mil (1,27mm), 75mil (1,905mm), 100mil ((2,54mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold etc. |
RT Hochfrequenz-Anwendungen
Mit fortschreitendem technologischen Fortschritt steigt die Nachfrage nach leistungsstarken Leiterplatten (PCBs), die Hochfrequenzsignale verarbeiten können.mit einer Breite von mehr als 20 mm,, hat sich als PCB-Material für Hochfrequenzanwendungen etabliert.
| NT1 Verbrennungsmittel | |||||
| Eigentum | NT1 Schlauch | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,ε Prozess | 6.15 ± 0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 6.45 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
| Verwüstungsfaktor,tanδ | 0.0027 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | -410 | Z | ppm/°C | - 50°C-170°C | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 7 x 107 | - Ich weiß nicht. | Eine | IPC 2.5.17.1 | |
| Oberflächenwiderstand | 2 x 107 | - Was ist los? | Eine | IPC 2.5.17.1 | |
| Zugfähigkeit | ASTM D638 (0,1/min. Dehnungsrate) | ||||
| Young's Modulus | 627(91) 517(75) | X und Y | MPa (kpsi) | Eine | |
| Der höchste Stress | 20(2.8) 17(2.5) | X und Y | MPa (kpsi) | Eine | |
| Die ultimative Belastung | 12 bis 13 4 bis 6 | X und Y | % | Eine | |
| Kompressionsfähigkeit | ASTM D695 (0,05/min. Dehnungsrate) | ||||
| Young's Modulus | 1069 (115) | Z | MPa (kpsi) | Eine | |
| Der höchste Stress | 54(7.9) | Z | MPa (kpsi) | Eine | |
| Die ultimative Belastung | 33 | Z | % | ||
| Flexuralmodul | 2634 (382) 1951 (283) | X | MPa (kpsi) | Eine | ASTM D790 |
| Der höchste Stress | 38 (5.5) | X und Y | MPa (kpsi) | Eine | |
| Verformung unter Last | 0.33 2.1 | Z Z | % | 24 Stunden / 50°C/7MPa 24 Stunden/150°C/7MPa | ASTM D261 |
| Feuchtigkeitsabsorption | 0.05 | % | D48/50°C0.050" ((1.27mm) dick | IPC-TM-650 2.6.2.1 | |
| Wärmeleitfähigkeit | 0.49 | W/m/k | 80°C | ASTM C518 | |
| Koeffizient der thermischen Ausdehnung | 47 34 117 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °CTGA | ASTM D3850 | ||
| Dichte | 2.7 | G/cm3 | ASTM D792 | ||
| Spezifische Wärme | 0.97(0.231) | j/g/k (BTU/ib/)OF) |
Berechnet | ||
| Kupferschalen | 14.3 (2.5) | Plie (N/mm) | nach dem Schwimmen des Löters | IPC-TM-650 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
Eigenschaften und Anwendung:
RT/Duroid 6006 hat eine Dielektrikkonstante von 6,15±0.15, was einen minimalen Signalverlust und eine maximale Effizienz gewährleistet.0027Der thermische Koeffizient von ε beträgt -410 ppm/°C, was die Stabilität in hochtemperaturen Umgebungen gewährleistet.RT Schadstoffe und Schadstoffe, so dass es eine beliebte Wahl unter den Herstellern ist.
Vorteile von RT/Duroid 6006:
RT/duroid 6006 hat mehrere Vorteile gegenüber anderen PCB-Materialien.Verringerung des Risikos von Signalverzerrungen oder -verlustenEs ist auch in hochtemperaturen Umgebungen sehr stabil, was es ideal für den Einsatz in anspruchsvollen Anwendungen macht.die für Hersteller, die die Umweltvorschriften erfüllen möchten, unerlässlich ist.
Umweltvorteile:
Die RT/duroid 6006 ist nicht nur sehr leistungsfähig, sondern auch umweltfreundlich: sie ist bleifrei und mit bleifreien Verfahren kompatibel.Dies macht es zu einer idealen Wahl für Hersteller, die Umweltvorschriften erfüllen möchten..
Schlussfolgerung:
RT/duroid 6006 hat sich als PCB-Material für Hochfrequenzanwendungen etabliert.und Umweltvorteile machen es zu einer idealen Wahl für Hersteller, die Hochleistungs-PCBs entwerfen möchten. Mit seinen einzigartigen Eigenschaften und strengen Qualitätskontrollstandardsds, RT/duroid 6006 revolutioniert das Hochfrequenz-PCB-Design und ermöglicht eine beispiellose Leistung für verschiedene Anwendungen.
