Rogers TMM10 PCB-Material für hohe PTH-Lochzuverlässigkeit

In diesem Artikel werde ich die TMM10-Leiterplatte besprechen, eine Art duroplastisches Mikrowellenmaterial.Die Rogers TMM10-Leiterplatte ist ein Verbundmaterial aus Keramik und duroplastischem Polymer, das für eine hohe PTH-Lochzuverlässigkeit in Streifenleitungs- und Mikrostreifenanwendungen ausgelegt ist.Es vereint die Vorteile von PTFE- und keramikbasierten Substraten, ist jedoch nicht durch dieselben mechanischen Eigenschaften und Produktionstechniken eingeschränkt.

Laut TMM10-Datenblatt weist dieses Material eine hohe Dielektrizitätskonstante mit einem Prozess-Dk-Wert von 9,2 auf, wodurch es für Geräte geeignet ist, die ein kleines Volumen erfordern, wie z. B. Filter und Koppler.Der Verlustfaktor ist mit 0,0022 bei 10 GHz sehr niedrig.Der thermische Koeffizient der Dielektrizitätskonstante (TCDk) ist ebenfalls wünschenswert, da er weniger als |50| beträgtppm/°C.Dies macht es ideal für den Einsatz in Anwendungen, die die Montage von Platinen in Umgebungen mit stark schwankenden Temperaturen erfordern, wie z. B. Automobilelektronik oder 5G-Basisstationen.

TMM10 hat einen guten Volumen- und Oberflächenwiderstand und ist in der Lage, einer Zersetzungstemperatur (Td) von bis zu 425 °C (bestimmt durch thermogravimetrische Analyse – TGA) standzuhalten, was eine sichere Temperatur während der Leiterplattenmontage darstellt.Sein Wärmeausdehnungskoeffizient ähnelt dem von Kupfer, was sicherstellt, dass seine mechanischen Eigenschaften Kriechen und Kaltfluss widerstehen.TMM10 ist auch eine Art Wärmemanagementplatine mit einer Wärmeleitfähigkeit von 0,76 W/m/K.

Die Kupferschälfestigkeit nach thermischer Belastung beträgt 5,0 lbs/inch (0,9 N/mm).Die Biegefestigkeit in Maschinenrichtung und Querrichtung beträgt 13,62 Kpsi und der Biegemodul beträgt 1,79 Mpsi.Die Feuchtigkeitsaufnahme für 1,27 mm dickes Material beträgt 0,09 % und für 3,18 mm dickes Material 0,2 %.Das spezifische Gewicht beträgt 2,77 und die spezifische Wärmekapazität beträgt 0,74 J/g/K.TMM10 ist bleifrei prozesskompatibel.

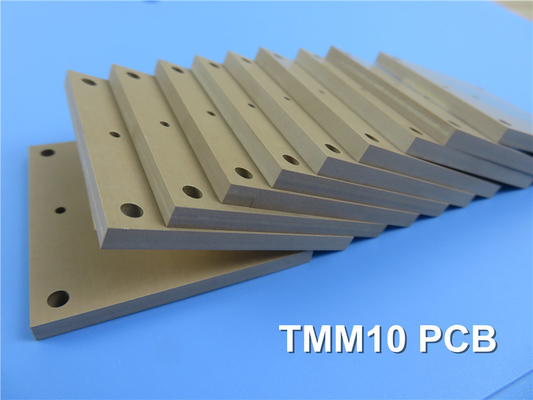

TMM10-Leiterplatten sind in verschiedenen Stärken erhältlich, darunter 20 mil, 30 mil, 50 mil und 60 mil.Höhere Dicken wie 200 mil, 300 mil und 500 mil sind ebenfalls erhältlich.Die maximale Leiterplattengröße bei Hochfrequenzmaterialien beträgt 400 mm x 500 mm, und TMM10-Leiterplatten können in Einzelschicht-, Doppelschicht-, Mehrschicht- und Hybriddesigns hergestellt werden.Im eigenen Haus sind Lötmasken in verschiedenen Farben erhältlich, und zum Schutz der SMD-Pads können verschiedene Schutzbeschichtungen verwendet werden, darunter Immersionsgold, HASL, Immersionssilber und Immersionszinn sowie OSP, ENEPIG und reines Gold .

TMM10-Materialien sind beständig gegen Prozesschemikalien und reduzieren so Schäden während des Schaltkreisherstellungsprozesses.Sie erfordern keine Behandlung mit Natriumnathanat vor der stromlosen Beschichtung und das duroplastische Harz ermöglicht eine zuverlässige Drahtverbindung.Zu den Anwendungen für TMM10-Leiterplatten gehören Leistungsverstärker und -kombinierer, Filter und Koppler, Satellitenkommunikationssysteme, Antennen für globale Positionierungssysteme und Patchantennen.
