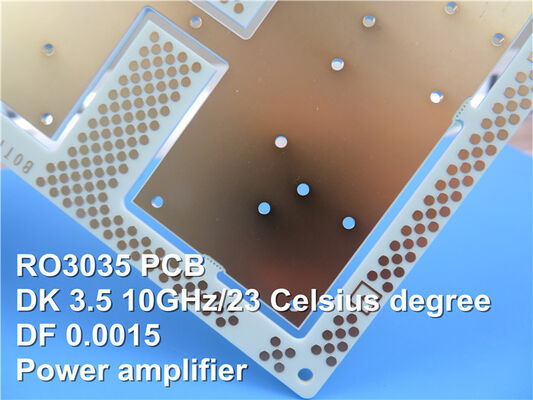

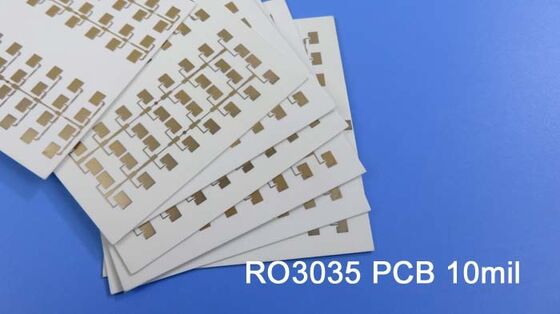

Rogers PCB auf RO3035 10mil 0,254mm DK3.5 mit Immersion Gold für Patch Antenne für drahtlose Kommunikation
(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
Rogers RO3035-Hochfrequenzkreismaterialien sind keramisch gefüllte PTFE-Verbundwerkstoffe, die für den Einsatz in kommerziellen Mikrowellen- und HF-Anwendungen bestimmt sind.Es wurde entwickelt, um eine außergewöhnliche elektrische und mechanische Stabilität zu wettbewerbsfähigen Preisen zu bieten.Die mechanischen Eigenschaften sind konsistent, sodass der Designer mehrschichtige Plattenentwürfe entwickeln kann, ohne auf Verzerrungen oder Zuverlässigkeitsprobleme zu stoßen.RO3035-Materialien weisen einen Koeffizienten der thermischen Ausdehnung (CTE) an den Achsen X und Y von 17 ppm/°C aufDieser Expansionskoeffizient entspricht dem des Kupfers, wodurch das Material eine ausgezeichnete Dimensionsstabilität aufweist, wobei die typische Schrumpfung nach dem Ätzen und Backen weniger als 0 beträgt.5 Milligramm pro ZollDie Z-Achse CTE beträgt 24 ppm/°C, was eine außergewöhnliche Durchlöchersicherheit bietet, auch in schwierigen Umgebungen.
Typische Anwendungen:
1) Automobilradar
2) Datenverbindung auf Kabelsystemen
3) Satellitenantennen zur globalen Positionierung
4) Leistungsverstärker und Antennen
PCB-Spezifikationen
| PCB-Größe | 55 x 57 mm = 1 PCS |
| TYPE des Boards | Doppelseitige PCB |
| Anzahl der Schichten | 2 Schichten |
| Oberflächenbefestigungskomponenten | - Ja, das ist es. |
| Durch Lochkomponenten | - Ja, das ist es. |
| Layer Stackup | Kupfer ------- 18um ((0,5 oz) + Platten-TOP-Schicht |
| RO3035 0,254 mm | |
| Kupfer ------- 18um ((0,5 oz) + Platte BOT Schicht | |
| Technik | |
| Mindestspuren und Raum: | 4 Mil / 4 Mil |
| Mindest- und Höchstlöcher: | 0.4 mm / 5,5 mm |
| Anzahl der verschiedenen Löcher: | 5 |
| Anzahl der Bohrlöcher: | 79 |
| Anzahl der geschliffenen Schlitze: | 0 |
| Anzahl der inneren Ausschnitte: | 0 |
| Impedanzkontrolle: | Nein |
| Zahl des Goldfingers: | 0 |
| BORT-Material | |
| Epoxiglas: | RO3035 0,254 mm |
| Endfolie äußerlich: | 1 Unze |
| Endfolie im Inneren | N/A |
| Endhöhe der PCB: | 0.3 mm ± 0.1 |
| Beschichtung und Beschichtung | |
| Oberflächenbearbeitung | Eingetauchte Gold |
| Lötmaske gilt für: | N/A |
| Farbe der Lötmaske: | N/A |
| Typ der Lötmaske: | N/A |
| Kontur/Schnitt | Routing |
| Markierung | |
| Seite der Komponentenlegende | N/A |
| Farbe der Komponentenlegende | N/A |
| Herstellername oder -logo: | N/A |
| Durch | Durchlöchert (PTH), Mindestgröße 0,4 mm. |
| BEMERKUNG der Entflammbarkeit | UL 94-V0 Genehmigung MIN. |
| Dimensionstoleranz | |
| Ausmaß des Umrisses: | 0.0059" |
| Plattierung: | 0.0029" |
| Toleranz für Bohrungen: | 0.002" |
| TEST | 100% elektrischer Test vor der Lieferung |
| Art der zu liefernden Kunstwerke | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| Dienstleistungsbereich | Weltweit, weltweit. |
![]()
Datenblatt von Rogers 3035 (RO3035)
| RO3035 Typischer Wert | |||||
| Eigentum | RO3035 | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,ε Prozess | 3.50 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 3.6 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
| Verwüstungsfaktor,tanδ | 0.0015 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | -45 Jahre. | Z | ppm/°C | 10 GHz -50°Cbis 150°C | IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität | 0.11 0.11 |
X Y |
mm/m | - Das ist nicht wahr. | IPC-TM-650 2.2.4 |
| Volumenwiderstand | 107 | MΩ.cm | - Das ist nicht wahr. | IPC 2.5.17.1 | |
| Oberflächenwiderstand | 107 | MΩ | - Das ist nicht wahr. | IPC 2.5.17.1 | |
| Zugmodul | 1025 1006 |
X Y |
MPa | 23°C | ASTM D 638 |
| Feuchtigkeitsabsorption | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Spezifische Wärme | j/g/k | Berechnet | |||
| Wärmeleitfähigkeit | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| Koeffizient der thermischen Ausdehnung (-55 bis 288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °CTGA | ASTM D 3850 | ||
| Dichte | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| Stärke der Kupferschalen | 10.2 | Ich bin hier. | 1 Unze, EDC nach dem Schwimmen | IPC-TM 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
