Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | RO3010 | Schichtzählung: | 2 Schicht, mehrschichtiges, hybrides PWB |
|---|---|---|---|
| PWB-Stärke: | 5mil (0.127mm), 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm) | PWB-Größe: | ≤400mm X 500mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. | Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, OSP ETC…. | ||
| Markieren: | Hochfrequenzrogers RO3010 PWB,Beschichtung 50mil Hochfrequenz-PWB,Immersion silbernes Rogers PWB-Brett |
||

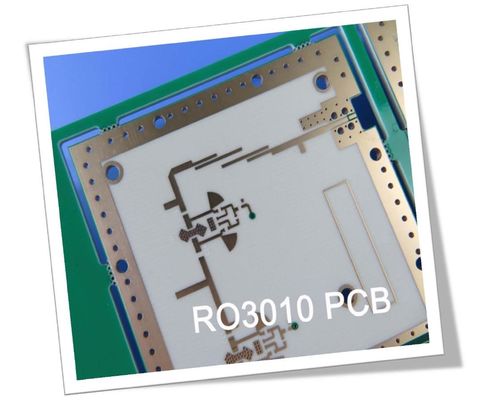

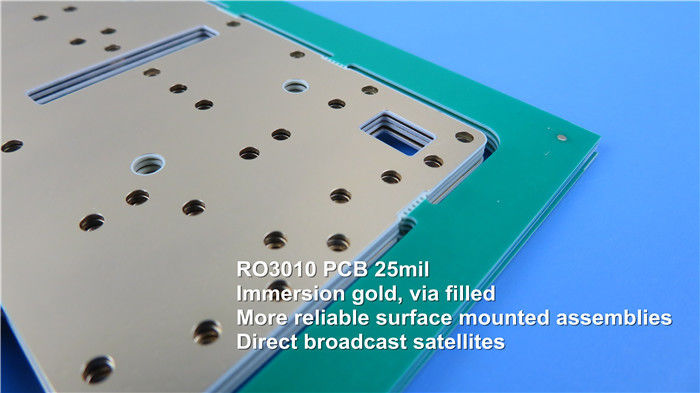

Rogers RO3010 Hochfrequenz-PWB mit Immersions-Silber der Beschichtungs-5mil, 10mil, 25mil und 50mil, Immersions-Goldes und Zinns
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Hallo jeder,
Heute sind wir sprechen über RO3010 Hochfrequenz-PCBs.
Sind Hochfrequenzlaminate des stromkreises RO3010 keramisch-gefüllte PTFE-Zusammensetzungen, die für die Anwendung in der Handelsmikrowelle und IN Rf-Anwendungen bestimmt sind. Seine offensichtliche Eigenschaft ist, dass die elektrische Leistung außergewöhnlich ist und das mechanische Eigentum stabil und konsequent ist. Dieses erlaubt unserem Designer, mehrschichtiges Brett zu entwickeln, ohne auf Verholen- oder Zuverlässigkeitsprobleme zu stoßen.
Mehr Eigenschaften und Anwendungen sind, wie folgt:
1. Ausgezeichnete mechanische Eigenschaften gegen Temperatur, ist es zuverlässiges stripline und mehrschichtiger Brettbau.
2. einheitliche mechanische Eigenschaften, ist es für Gebrauch mit Mischbauarten des Epoxidmehrschichtigen Glasbrettes passend.
3. das niedrige auf gleicher Ebene Expansionskoeffizientmatch zu verkupfern, lässt es zuverlässigere Oberflächenstützteile zu; Ideal für die Anwendungen empfindlich für Temperaturwechsel und ausgezeichnete Masshaltigkeit der Ausstellung.
Unsere PWB-Fähigkeit (RO3010)
| PWB-Fähigkeit | |
| PWB-Material: | Keramisch-gefüllte PTFE-Zusammensetzung |
| Bezeichnung: | RO3010 |
| Dielektrizitätskonstante: | 10. 2 ±0.3 (Prozess) |
| 11,2 (Entwurf) | |
| Schichtzählung: | 2 Schicht, mehrschichtiges, hybrides PWB |
| Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| PWB-Stärke: | 5mil (0.127mm), 10mil (0.254mm), |
| 25mil (0.635mm), 50mil (1.27mm) | |
| PWB-Größe: | ≤400mm X 500mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, OSP ETC…. |
RO3010 Hochfrequenz-PCBs sind mit doppeltem mit Seiten versehen verfügbar, mehrschichtig und hybrider Bau, 0.5oz zu 2oz beendete Kupfer, 0,13 Millimeter 1.3mm zu starker, maximaler Größe 400 Millimeter durch 500mm, zum Oberflächenende mit bloßem Kupfer, zum Heißluftplanieren, zum Immersionsgold etc.
Typische Anwendungen sind
1. Automobilradaranwendungen
2. GPS-Antennen
3. Endverstärker und Antennen
4. Fleckenantennen für drahtlose Kommunikationen
5. Direkter Sendungssatellit
Die grundlegende Farbe von PWB RO3010 ist weiß.
Das Herstellungsverfahren von Hochfrequenz-PWB RO3010 ist Standard-PTFE PWB ähnlich, also ist es für das VolumenHerstellungsverfahren passend, das günstigen Markt gewinnt.
Wenn Sie alle mögliche Fragen haben, fühlen Sie bitte sich frei, mit uns in Verbindung zu treten.
Danke für Ihre Lesung.
Anhang: Leistungsblatt von RO3010
| Typischer Wert RO3010 | |||||
| Eigentum | RO3010 | Richtung | Einheiten | Bedingung | Prüfmethode |
| Dielektrizitätskonstante, εProcess | 10.2±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 festgeklemmtes Stripline | |
| Dielektrizitätskonstante, εDesign | 11,2 | Z | 8GHz zu 40 Gigahertz | Differenziale Phasen-Längen-Methode | |
| Verlustfaktor, tanδ | 0,0022 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | -395 | Z | ppm/℃ | 10 Gigahertz -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
| Masshaltigkeit | 0,35 0,31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Spezifischer Durchgangswiderstand | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Oberflächenwiderstandskraft | 105 | MΩ | COND A | IPC 2.5.17.1 | |
| Dehnbarer Modul | 1902 1934 |
X Y |
MPa | 23℃ | ASTM D 638 |
| Feuchtigkeitsaufnahme | 0,05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Spezifische Wärme | 0,8 | j/g/k | Berechnet | ||
| Wärmeleitfähigkeit | 0,95 | W/M/K | 50℃ | ASTM D 5470 | |
| Ausdehnungskoeffizient (- 55 zu 288℃) |
13 11 16 |
X Y Z |
ppm/℃ | 23℃/50% RELATIVE FEUCHTIGKEIT | IPC-TM-650 2.4.4.1 |
| TD | 500 | ℃ TGA | ASTM D 3850 | ||
| Dichte | 2,8 | gm/cm3 | 23℃ | ASTM D 792 | |
| Kupferne Schale Stength | 9,4 | Ib/in. | 1oz, EDC nach Lötmittel-Floss | IPC-TM 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreier Prozess kompatibel | Ja | ||||
