Rogers RO3010 PCB 25 Mil Dicke Doppelschicht-PCB-Board
  • Name

Rogers RO3010 PCB 25 Mil Dicke Doppelschicht-PCB-Board

MOQ: 1Stk
Preis: USD9.99-99.99
Standardverpackung: Vakuumbeutel+Kartons
Lieferfrist: 8-9 Arbeitstage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Prozent pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-332.V1.0
Grundmaterial:
Rogers RO3010
Schichtzahl:
2 Schichten
Dicke der Leiterplatte:
0,8 mm
PCB-Größe:
45mm x 65mm (1 Stück)
Seidenbildschirm:
Schwarz
Lötmaske:
NEIN
Kupfergewicht:
1oz (1,4 mil) für die Außenschichten
Oberflächenbeschaffenheit:
Eintauchen Gold
Hervorheben:

Rogers RO3010 Leiterplatte

,

Doppelschicht-PCB-Platten 25mil

,

Rogers Hochfrequenz-PCB

Produktbeschreibung
Rogers RO3010 PCB 25 Mil Dicke Doppelschicht-PCB-Board
Diese 2-schichtige starre Leiterplatte, die für Präzision und Zuverlässigkeit entwickelt wurde, nutzt Rogers RO3010 - ein keramisch gefülltes PTFE-Verbundmaterial - um außergewöhnliche Hochfrequenzleistung zu liefern.Abmessungsstabilität, und der Miniaturisierung von Schaltungen.
PCB-Spezifikation
Parameter Spezifikation
Anzahl der Schichten 2-schichtige starre PCB
Ausgangsmaterial Rogers RO3010 (keramisch gefülltes PTFE-Verbundwerk)
Abmessungen des Boards 45 mm x 65 mm (1 Stück)
Endplattendicke 00,8 mm
Gewicht des fertigen Kupfers (Außenschichten) 1 Unze (1,4 Mils / 35 μm)
Durch Plattierungstärke 20 μm
Mindestspuren-/Raumbereich 4 ml / 4 ml
Mindestgröße des Lochs 0.3 mm
Durchgängen 12 insgesamt (ohne blinde Durchläufe)
Oberflächenbearbeitung Immersionsgold
Seidenfilter Oben: Schwarz; unten: Nein
Lötmaske Oben: Nein; unten: Nein
Qualitätssicherung 100% Elektroprüfung vor der Verbringung
PCB-Aufstapelung (von oben nach unten)
Layer-Sequenz Typ der Schicht Spezifikation Stärke
1 Kupferschicht (Ober - L1) Kupfer_Schicht_1 35 μm (1 oz)
2 Substrat Rogers RO3010 0.635mm (25mil)
3 Kupferschicht (Unten - L2) Kupfer_Schicht_2 35 μm (1 oz)
Rogers RO3010 Materialübersicht
Rogers RO3010 ist ein fortschrittliches Schaltwerkmaterial, das als keramisch gefüllter PTFE-Verbundwerkstoff eingestuft wird.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,Als wettbewerbsfähige Lösung kombiniert sie eine überlegene mechanische und elektrische Leistung.Einfache Konstruktion von Breitbandkomponenten und Miniaturisierung von Schaltkreisen - ein wichtiger Vorteil für platzsparende AnwendungenDie einheitlichen Eigenschaften machen sie für eine Vielzahl von Hochfrequenzanwendungsfällen geeignet, von Automobilradaren bis hin zu Satellitenkommunikation.Bei der Unterstützung der Volumenfertigung mit kostengünstigen Preisen.

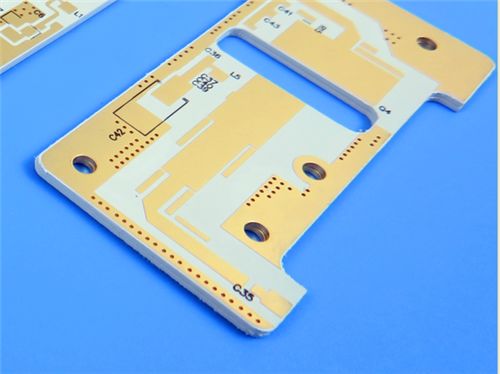

Rogers RO3010 PCB 25 Mil Dicke Doppelschicht-PCB-Board 0
Wesentliche Merkmale des Rogers RO3010
Eigentum Spezifikation
Dielektrische Konstante (Dk) 10.2 ± 0,30 (10 GHz/23°C)
Dissipationsfaktor (Df) 0.0022 (10 GHz/23°C)
Koeffizient der thermischen Ausdehnung (CTE) X-Achse: 13 ppm/°C; Y-Achse: 11 ppm/°C; Z-Achse: 16 ppm/°C (-55°C bis 288°C)
Temperatur der thermischen Zersetzung (Td) > 500°C
Wärmeleitfähigkeit 00,95 W/mK
Feuchtigkeitsabsorption 0.05%
Betriebstemperaturbereich -40°C bis +85°C
Qualitätszertifizierung ISO 9001 zertifiziert
Hauptvorteile von Rogers RO3010
  • Dimensionelle Stabilität: CTE ist eng mit Kupfer verknüpft und gewährleistet eine minimale Verformung oder Schichttrennung während des thermischen Zyklus und der Verarbeitung.
  • Kosteneffiziente Volumenproduktion: Wirtschaftliche Laminatpreise machen es ideal für die Produktion in großen Mengen, ohne dabei die Leistung zu beeinträchtigen.
  • Breitbandkompatibilität: außergewöhnliche elektrische und mechanische Stabilität in einem breiten Frequenzbereich, die das Design von Breitbandkomponenten vereinfacht.
  • Miniaturisierung von Schaltungen: Hohe Dk ermöglicht kleinere Schaltungen und unterstützt platzsparende Designs für kompakte Geräte.
  • Mehrschicht-Vielseitigkeit: Geeignet für mehrschichtige Plattenkonstruktionen und bietet Flexibilität für komplexe Schaltkreisarchitekturen.
Typische Anwendungen
Diese 2-schichtige RO3010-PCB ist für Hochfrequenz- und zuverlässige Systeme in verschiedenen Branchen geeignet:
  • Anwendungen für Radaranlagen im Automobilbereich (z. B. adaptive Geschwindigkeitssteuerung, Kollisionsvermeidung)
  • Antennen für das globale Positionierungssystem (GPS)
  • Telekommunikationssysteme (Leistungsverstärker, Antennen)
  • Antennen für drahtlose Kommunikation
  • Geräte für die direkte Satellitenübertragung (DBS)
  • Datenverbindungen für Kabelsysteme
  • Fernzählerleser
  • Kraft-Backplaner
Sie entspricht den IPC-Klasse-2-Standards und ist weltweit verfügbar. Sie wurde entwickelt, um die Anforderungen von Automobil-, Telekommunikations- und Satellitensystemen zu erfüllen.wobei eine hohe Dielektrikkonstante (Dk) und geringe Verluste nicht verhandelbar sind.
Rogers RO3010 PCB 25 Mil Dicke Doppelschicht-PCB-Board 1
