Fertigen Sie die verbesserte UL-Leiterplatte-Signal-Integrität besonders an

Wie man ein PWB spezifiziert?

Ein PWB-Benutzer muss im Allgemeinen alle Primärherstellungsdaten auf eine komplette und eindeutige Art vorlegen, der der PWB-Hersteller die Bretter ohne Fehler zitieren und produzieren kann.

Eine Checkliste wird wie folgt aufgelistet. Einige Parameter, die für einen bestimmten Job nicht notwendig sind, können gelöscht werden, damit die Spezifikationsform nur die relevanten Daten reflektiert.

(1) Firmennamen

(2) Teilnummer

(3) Losgröße und jährliche Anforderungen

(4) Schichtzählung

(5) Brettgröße

(6) Brettstärke

(7) Brettform

(8) Panelization

(9) Brettanhäufung

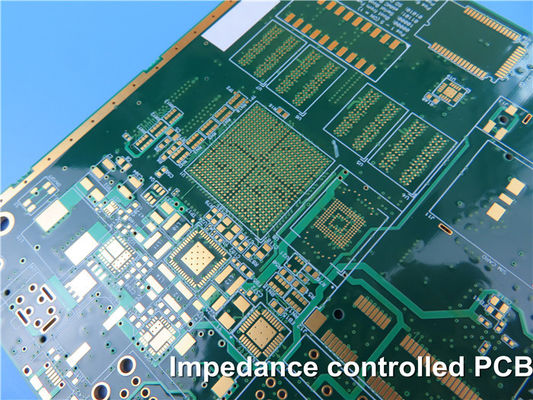

(10) Bretter mit kontrolliertem Widerstand

(11) Testabschnitt

(12) maschinell bearbeitend (Umreißen)

(13) lamellenförmig angeordnete Art und UL-Entflammbarkeit

(14) Verzerrung u. Torsion

(15) äußere Schichten

(16) innere Schichten

(17) Solderability-Bewahrung

(18) Lötmittelmasken

(19) Anmerkung

(20) Peelable-Lötmittelmaske

(21) Kohlenstoffdrucken

(22) überzogen durch Löcher (PTHs)

(23) nicht--PTHs

(24) gemahlene Löcher (Schlitze)

(25) blind über Löcher

(26) begraben über Löcher

(27) Brettwerkzeugausstattungslöcher

(28) Plattenwerkzeugausstattungslöcher

(29) Brettmontage

(30) Flachstecker

(31) lötende Bedingungen

(32) Markierungen

(33) elektrischer Test

(34) automatische optische Inspektion

(35) minimale Musterzustände

(36) Qualitätszustände

Eine Ansicht von PWB-panelization

Um eine grundlegende Situation von einem PWB zu kennen, müssen diese 7 Punkte in Erwägung gezogen werden:

(1) lamellenförmig angeordnete Art (Grundmaterial)

(2) Schichtzählung

(3) Brettgröße

(4) Brettstärke

(5) kupfernes Gewicht

(6) die Farbe von Lötmittel Maske und Silkscreen

(7) Oberflächenende

Ist es viel einfach jetzt?

Wenn Sie irgendwelche Untersuchungen haben, fühlen Sie bitte sich frei, mit uns in Verbindung zu treten. Begrüßen Sie Ihr Patronat.
