10 Schicht RO4450F 2mm Rf-PWB-Brett für drahtlose Breitbandlösungen

MOQ:	1pcs
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-071.V1.0

Ausgangsmaterial:

RO4350B Kern, RO4450B PP

Anzahl der Schichten:

10 Schichten

PCB-Dicke:

PCB-Größe:

115 x 110 mm = 1 PCS = 1 Design

Kupfergewicht:

Inneres 0,5 Unzen, äußeres 1 Unzen

Oberflächenbearbeitung:

Electroless Nickel über Immersions-Gold (ENIG)

Hervorheben:

PWB-Brett Rf-IATF16949

2mm Rf-PWB-Brett

PWB mit 10 Schichten

Produktbeschreibung

10 Schicht-Hochfrequenz-PCB auf 5 Kernens von10mil RO4350B mit 4mil RO4450F für Breitbanddrahtlose Lösungen

(PCBs sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)

In den vorherigen Produkten haben wir über 4-Schicht-RF-PCB und 6-Schicht-RF-PCB gesprochen.Ist das richtig??

Da die endgültige Dicke nicht viel dicker ist, wird normalerweise der dünne Kern verwendet, z. B. 6.6mil RO4350B, 10mil RO4350B, 13.3mil RO4350B,8mil RO4003C und 12mil RO4003C usw..

Heute ist dieses 10-Schicht-PCB auf 5 Kernen von 10mil RO4350B kombiniert durch RO4450F Präpreg.

Es ist für die Anwendung von Breitband-Wireless-Lösungen. Es ist 2,0 mm dick, Pads sind Eintauchen-Goldplattiert. Es ist nach IPC 6012 Klasse 2 hergestellt mit geliefert Gerber Daten.Jede 10 Bretter sind für den Versand verpackt..

Parameter und Datenblatt

PCB-Größe	115 x 110 mm = 1 PCS = 1 Design
TYPE des Boards	Hochfrequente PCB, mehrschichtige PCB
Anzahl der Schichten	10 Schichten
Oberflächenbefestigungskomponenten	- Ja, das ist es.
Durch Lochkomponenten	Nein
Layer Stackup	Oberste Schicht: Signal - 1/2 Unzen Folie + 25 μm Cu
	Kern RO4350B -0,254 mm
	INT 1: gemischt - 1/2 Unzen Folien
	Vorbereitung RO4450F -0,202 mm (2 x 0,101)
	INT 2: gemischt - 1/2 Unzen Folien
	Kern RO4350B -0,254 mm
	INT 3: gemischt - 1/2 Unzen Folien
	Vorbereitung RO4450F -0,202 mm (2 x 0,101)
	INT 4: gemischt - 1/2 Unzen Folie
	Kern RO4350B -0,254 mm
	INT 5: gemischt - 1/2 Unzen Folie
	Vorbereitung RO4450F -0,202 mm (2 x 0,101)
	INT 6: gemischt - 1/2 Unzen Folie
	Kern RO4350B -0,254 mm
	INT 7: gemischt - 1/2 Unzen Folien
	Vorbereitung RO4450F -0,202 mm (2 x 0,101)
	INT 8: gemischt - 1/2 Unzen Folien
	Kern RO4350B -0,254 mm
	BOT-Schicht: Signal - 1/2 Unzen Folie + 25 μm Cu
Technik
Mindestspuren und Raum:	5.5 Millimeter/5 Millimeter
Mindest- und Höchstlöcher:	0.3/2.0 mm
Anzahl der verschiedenen Löcher:	9
Anzahl der Bohrlöcher:	7505
Anzahl der geschliffenen Schlitze:	0
Anzahl der inneren Ausschnitte:	0
Impedanzkontrolle	Nein
BORT-Material
Epoxiglas:	RO4350B Kern 0,254 mm ((10 Mil), RO4450B PP 0,1 mm ((4 Mil)
Endfolie äußerlich:	1 Unze
Endfolie im Inneren	0.5 Unzen
Endhöhe der PCB:	2.0 mm ± 10%
Beschichtung und Beschichtung
Oberflächenbearbeitung	Elektrolöses Nickel über Immersionsgold (ENIG)
Lötmaske gilt für:	N/A
Farbe der Lötmaske:	N/A
Typ der Lötmaske:	N/A
Kontur/Schnitt	Routing
Markierung
Seite der Komponentenlegende	N/A
Farbe der Komponentenlegende	N/A
Herstellername oder -logo:	N/A
Durch	BGA-Paket, über das durch Loch (PTH) geplatzt wird.
BEMERKUNG der Entflammbarkeit	UL 94-V0 Genehmigung MIN.
Dimensionstoleranz
Ausmaß des Umrisses:	0.0059" (0,15mm)
Plattierung:	0.0030" (0,076mm)
Toleranz für Bohrungen:	0.002" (0,05 mm)
TEST	100% elektrischer Test vor der Lieferung
Art der zu liefernden Kunstwerke	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
Dienstleistungsbereich	Weltweit, weltweit.

Merkmale und Vorteile

1) Ausgezeichnete Dimensionsstabilität.

2) Gute Hochtemperatur- und Niedertemperaturbeständigkeit.

3) Immersionsgold weist eine ausgezeichnete Oberflächenplanheit auf, was besonders für PCBs mit BGA-Paketen oder sogar CSP-montierten Komponenten hilfreich ist, um die Ausfallrate während der Montage und des Lötens zu reduzieren.

4) Das technische Design verhindert, daß Probleme in der Vorproduktion auftreten.

5) DDU Versand von Tür zu Tür mit wettbewerbsfähigen Versandkosten,

6) Keine MOQ, niedrige Kosten für Prototypen und Proben.

Anwendungen

HF-Empfänger, Kommunikationsrelais, Geräuscharme Block, Splittermodul

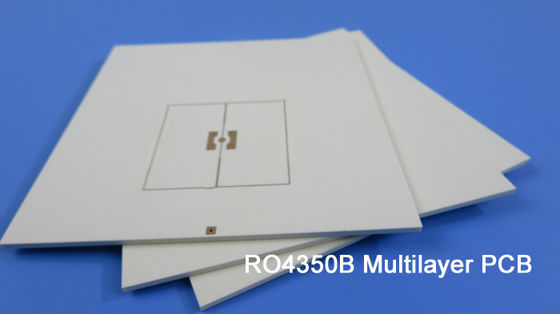

10 Schicht RO4450F 2mm Rf-PWB-Brett für drahtlose Breitbandlösungen 0
