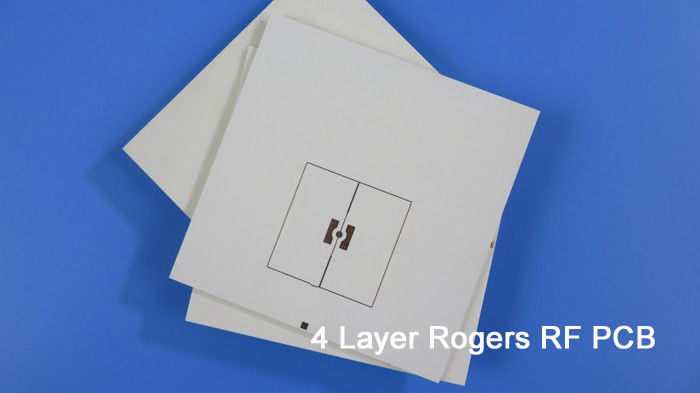

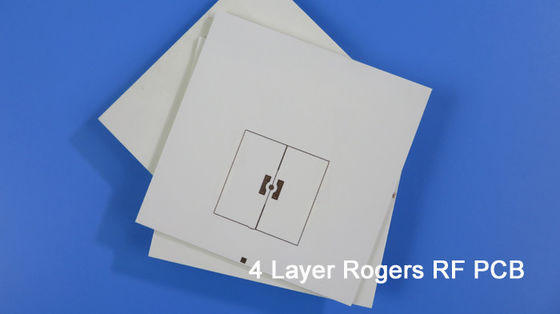

4 Schicht Hochfrequenz-PWB errichtet auf 6.6mil und 20mil RO4350B mit blindem über für Radar-Sensor
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Mehrschichtiger Rogers PCBs werden auf einigen den kombinierten Kern basiert gemacht, die zu FR-4 mehrschichtiges PCBs unterschiedlich sind. Wie zu allen bekannt, gibt es 8 Kerne in RO4350B-Familie, d.h. 4mil (0.101mm) zu 60mil (1.524mm).
| RO4350B |
| 4mil |
0.101mm |
| 6.6mil |
0.168mm |
| 10mil |
0.254mm |
| 13.3mil |
0.338mm |
| 16.6mil |
0.422mm |
| 20mil |
0.508mm |
| 30mil |
0.762mm |
| 60mil |
1.524mm |
So ist es sehr interessant, dass Stapel-oben von 4 Schichten auf viele unterschiedlichen Arten erfolgt sein kann.
Heute werden wir Schicht PCBs vorstellen Rogers 4 errichtet auf 6.6mil und 20mil RO4350B.
Lassen Sie uns erstes ein sehen und Stapel-oben wird zuerst gezeigt.
Schicht 1 bis Schicht 2 ist der erste Kern von 6.6mil, die Schicht, 3, zum 4 zu überlagern ist der zweite Kern von 20mil, sie werden kombiniert durch Blatt 2 von RO4450F (1 RO4450F=4mil). Dieses Brett wird für Radar-Sensor verwendet, starkes 1.0mm, Auflagen mit Immersionsgold. Es enthält blindes über von Oberschicht bis inneres 1. Da es asymetrische Anhäufung ist, wird Verholen 1,2% erlaubt. Es hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 10 Bretter für Versand verpackt.
Zweite ist bis vorhergehendes, der Stapel-oben erklärt alle sehr ähnlich.
Eigenschaften und Nutzen
1) Die Dielektrizitätskonstante (DK) ist niedrig und stabil, also die Signalübertragung ist gut sofort.
2) Immersionsgold hat das ausgezeichnete Oberflächen-planarity, besonders hilfreich für PCBs mit BGA-Paketen oder sogar CSP brachte Komponenten an, um Durchfallquote während der Versammlung und des Lötens zu verringern.
3) 100% Tests einschließlich des elektrischen Tests und AOI-Inspektion, Wärmebelastungstest, Zuverlässigkeitsprüfung, Isolationswiderstandtest und Ionenverschmutzungstest,
4) Schnell und flexibel die Zeit der Produktion vom Prototyp zur Standardproduktion sparen
5) UL erkannte und Richtungweisend-konformes RoHS
Anwendungen
Fernsehantenne, Übermittlerkombinator, solide Bedienschalterinduktion, Turm angebrachter Verstärker, Rf-Modul, Teiler, lärmarmer Block, Antenne 4G
| PWB-GRÖSSE |
70mm x 125mm = 1-teilig |
| BRETT-ART |
Multlayer PWB |
| Zahl von Schichten |
4 Schichten |
| Oberflächenberg-Komponenten |
JA |
| Durch Loch-Komponenten |
JA |
| SCHICHT STACKUP |
Kupfer -----Oberschicht des Signal-18um (0,5 Unze) +plate |
| RO4350B 0,508 Millimeter |
| Kupfer -----Ebene 0,018 Millimeter |
| Prepreg RO4450F X 3, 0.305mm |
| Kupfer ----- Ebene 0,018 Millimeter |
| RO4350B 0,508 Millimeter |
| Kupfer ------- 18um (0.5oz) + Platte BOT Schicht |
| TECHNOLOGIE |
|
| Minimale Spur und Raum: |
Mil 4 Mil/5 |
| Minimale/maximale Löcher: |
0,4 Millimeter/5,6 Millimeter |
| Zahl von verschiedenen Löchern: |
12 |
| Zahl von Bohrlöchern: |
121 |
| Zahl von Ausfräsungen: |
0 |
| Zahl von internen Ausschnitten: |
Na |
| Widerstand-Steuerung: |
N/A |
| Zahl des Goldfingers: |
N/A |
| BRETT-MATERIAL |
|
| Grundmaterial: |
RO4350B Tg280℃, äh<3>
|
| Abschließende Folie extern: |
1 Unze |
| Abschließende Folie intern: |
0,5 Unze |
| Abschließende Höhe von PWB: |
1,42 Millimeter ±10% |
| ÜBERZIEHEN UND BESCHICHTEN |
|
| Oberflächenende |
Immersionsgold |
| Löten Sie Maske, auf zuzutreffen: |
N/A |
| Lötmittel-Masken-Farbe: |
N/A |
| Lötmittel-Masken-Art: |
N/A |
| CONTOUR/CUTTING |
Wegewahl |
| MARKIERUNG |
|
| Seite der Teillegende |
N/A |
| Farbe der Teillegende |
N/A |
| Hersteller Name oder Logo: |
N/A |
| ÜBER |
Überzogen durch Loch (PTH), minimale Größe 0.4mm. |
| FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ |
|
| Entwurfsmaß: |
0,0059" |
| Brettüberzug: |
0,0029" |
| Bohrgerättoleranz: |
0,002" |
| TEST |
100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH |
Weltweit global. |
