Hybrid-PCB 1,4 mm RO4003C und FR4 durch Löcher PCB Impedanzgesteuerte PCB

MOQ:	1pcs
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-083.V1.0

Ausgangsmaterial:

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Verwendung in der Herstellu

Anzahl der Schichten:

4 Schicht, 6 Schicht, mehrschichtig

PCB-Dicke:

10,0 bis 5,0 mm

PCB-Größe:

≤ 400 mm x 500 mm

Lötmaske:

Grün, rot, blau, schwarz, gelb

Seidenfilter:

Kupfergewicht:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Oberflächenbearbeitung:

Bloßes Kupfer, HASL, ENIG, Immersionszinn, OSP

Hervorheben:

Durch Löcher PWB

Widerstand steuerte PWB

Produktbeschreibung

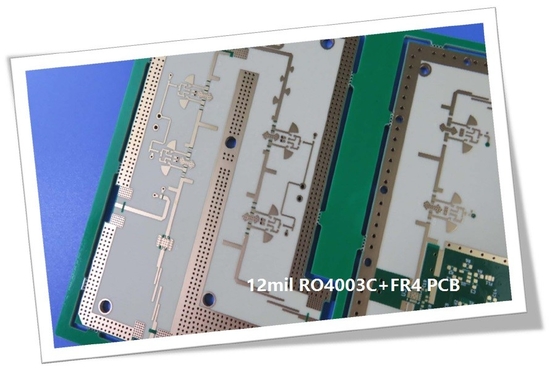

6 Schicht hybrides PWB machte auf 12mil 0.305mm RO4003C und FR-4 für Satellitenantenne

Heute stellen wir eine Art 6 Schicht Rf-PWB vor, das auf 12mil RO4003C und FR-4 errichtet wird. Dieses Brett wird für Satellitenantenne verwendet. Nach Zeichnung ist der Stapel-oben des Brettes.

Hybrid-PCB 1,4 mm RO4003C und FR4 durch Löcher PCB Impedanzgesteuerte PCB 0

Betrachtung vom Stapel-oben, der Kern 12mil ist auf der Oberschicht und sie spielt hauptsächlich die Rollen der Signalschicht. Der Kern hat Stärke geregelt, die zur elektrischen Länge von Rf-Linien auf der Leiterplatte sehr wichtig ist. Die Restschichten sind Epoxidglasmaterial FR-4 mit ähnlicher Stärke mit RO4003C.

Die Einzelspezifikationen sind wie folgt.

Grundmaterial: 12mil 0.305mm RO4003C+ Tg170 FR-4

Dielektrizitätskonstante: 3.38+/-0.05

Schichtzählung: 6 Schichten

Über Art: Durch Löcher

Format: 105mm x 80mm = 1 Art = 1-teilig

Oberflächenende: Immersionsgold

Kupfernes Gewicht: Äußere Schicht 35μm/innere Schicht 18μm

Lötmittel-Maske/Legende: Grün/weiß

Abschließende PWB-Höhe: 1,4 Millimeter

Andere: Widerstand steuerte PWB

Standard: Klasse 2 IPC 6012

Verpackung: 20 Platten werden für Versand verpackt.

Vorbereitungs- und Anlaufzeit: 10 Werktage

Haltbarkeitsdauer: 6 Monate

Hybrid-PCB 1,4 mm RO4003C und FR4 durch Löcher PCB Impedanzgesteuerte PCB 1

Zur Zeit sind die reifen drückenden Mischmaterialien, wie folgt:

RO4350B + FR4;

RO4003C + FR4;

F4B + FR4;

RT/duroid 5880 + RO4350B

RT/duroid 5880 + FR4

PWB-Fähigkeit
PWB-Art:	Hybrides PWB, Misch-PWB
Gemischt:	RO4350B + FR4;
	RO4003C + FR4;
	F4B + FR4;
	Duroid/RT5880 + RO4350B
	Duroid/RT5880 + FR4
Lötmittelmaske:	Grün, rot, blau, schwarz, gelb
Schichtzählung:	4 Schicht, 6 Schicht, mehrschichtig
Kupfernes Gewicht:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PWB-Stärke:	1.0-5.0mm
PWB-Größe:	≤400mm X 500mm
Oberflächenende:	Bloßes Kupfer, HASL, ENIG, Immersionszinn, OSP

Tags:

Durch Löcher PWB,

Vorhänge über PWB 6 Schicht,

PWB-Brett Rf-IATF16949
