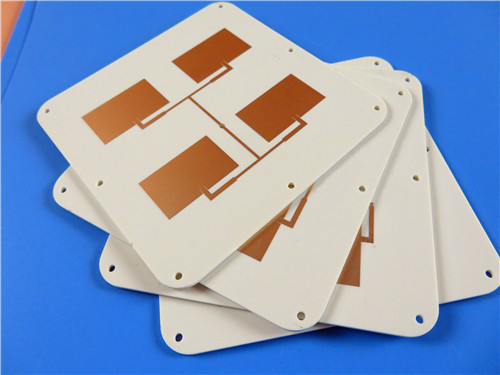

HDI RF PCB 8 Schicht RO4350B Rogers 4350 Materialien 1,6 mm ENEPIG

Wir sind stolz darauf, unsere hochmoderne 8-Schicht-Leiterplatte (PCB) zu präsentieren, die sorgfältig mit hochwertigen RO4350B-Materialien hergestellt wurde.Diese PCB ist speziell für die Anforderungen von Hochleistungs-elektronischen Anwendungen ausgelegt, die eine außergewöhnliche Zuverlässigkeit und Effizienz in einer Vielzahl von Umgebungen bietet.

Schlüsselmerkmale
- Basismaterial: Unsere Leiterplatte verwendet Premium-RO4350B, bekannt für seine elektrische Leistung und Fertigbarkeit.


- Anzahl der Schichten: Die Platine besteht aus 8 Schichten, die für komplexe Designs und erweiterte Funktionalität sorgen.


- Abmessungen der Platte: Mit 96,4 mm x 163,9 mm (mit einer Toleranz von ±0,15 mm) ist diese Platte kompakt und zugleich geräumig genug, um verschiedene Komponenten aufzunehmen.


- Mindestspuren/Raum: Die Konstruktion umfaßt feine Spuren und Räume von 4/6 mil, die eine hohe Dichte an Layouts gewährleisten.


- Mindestlochgröße: verfügt über eine Mindestlochgröße von 0,4 mm, geeignet für eine Vielzahl von Bauteilen.


- Endplattendicke: Die fertiggestellte Platte hat eine Dicke von 1,8 mm, was für Festigkeit und Langlebigkeit sorgt.


- Veredeltes Kupfergewicht: Die äußeren Schichten haben ein Kupfergewicht von 1 Unze (1,4 Mil), während die inneren Schichten eine Kombination von 1 Unze (1,4 Mil) und 0,5 Unze (0,7 Mil) haben.


- Oberflächenveredelung: Unsere Boards sind mit einer elektrischen Nickel-Immersion-Gold-Veredelung ausgestattet, die die Schweißfähigkeit erhöht und vor Oxidation schützt.


- Seidenschirm: Die oberen und unteren Schichten sind mit weißem Seidenschirm gekennzeichnet, um die Bestandteile eindeutig zu identifizieren.


- Lötmaske: Beide Seiten des Boards sind mit einer grünen Lötmaske beschichtet, um zusätzlichen Schutz und ästhetische Anziehungskraft zu bieten.


- Durchläufe: Alle Durchläufe sind mit Harz gefüllt und mit einer Kappe versehen, was zuverlässige Verbindungen und eine verbesserte thermische Leistung gewährleistet.


- Elektrische Prüfung: Jede Platte wird vor dem Versand einer strengen 100%igen elektrischen Prüfung unterzogen, um Funktionalität und Leistung zu gewährleisten.


- Impedanzsteuerung: Die Impedanz wird auf spezifizierten Schichten auf 50 Ohm sorgfältig gesteuert, wodurch die Signalintegrität verbessert wird.

Details zum Bau

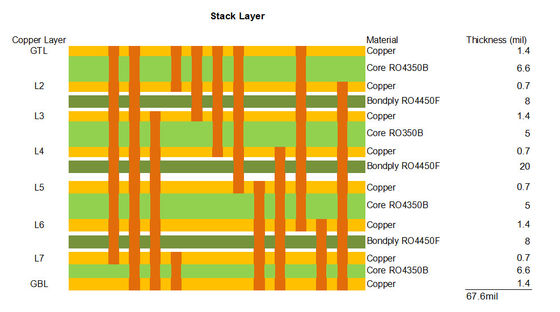

Diese hochentwickelte Leiterplatte verfügt über ein ausgeklügeltes Stapelwerk, das mehrere Schichten von Rogers RO4350B und RO4450F Bindungsmaterialien kombiniert.Diese einzigartige Konstruktion sorgt nicht nur für eine hervorragende Wärmestabilität, sondern auch für eine überlegene elektrische LeistungDie strenge Kontrolle der dielektrischen Eigenschaften ermöglicht einen zuverlässigen Betrieb in anspruchsvollen Umgebungen.

Leistungsmerkmale
- Dielektrische Konstante (RO4350B): Die dielektrische Konstante wird bei 10 GHz bei 3,48 ± 0,05 gehalten, wodurch der Signalverlust minimiert wird.


- Wärmeleitfähigkeit: Mit einer Wärmeleitfähigkeit von 0,69 W/m/°K löst dieses PCB die Wärme effektiv ab und verbessert so die Gesamtleistung.


- Hohe Tg (> 280 °C): Die hohe Glasübergangstemperatur sorgt für Stabilität während der Verarbeitung und Betriebssicherheit.


- Niedrige Wasserabsorption: Das Material weist eine niedrige Wasserabsorptionsrate von 0,06%, was seine Haltbarkeit unter verschiedenen Bedingungen weiter verbessert.

Anwendungen
Diese 8-Schicht-PCB ist vielseitig und für eine Vielzahl von Anwendungen geeignet, darunter:


- Antennen für Mobilfunkstationen: Ideal zur Verstärkung der Kommunikationssignale.


- RF-Identifikations-Tags: Perfekt für Anwendungen, die eine präzise Verfolgung erfordern.


- Automobilradar und -sensoren: Ausgelegt, um den hohen Anforderungen der Automobiltechnologie gerecht zu werden.


- LNB für Satelliten mit direkter Übertragung: Gewährleistung hoher Leistungsfähigkeit bei Satellitenkommunikation.

Qualitätssicherung
Diese PCB wird nach den IPC-Klasse-2-Normen hergestellt und entspricht strengen Qualitätskontrollmaßnahmen, um sicherzustellen, dass jede Einheit langlebig ist und unter kritischen Bedingungen funktionieren kann.

Verfügbarkeit
Diese fortschrittliche Leiterplatte ist weltweit erhältlich und bietet Ihnen die Möglichkeit, die modernste Technologie in Ihre elektronischen Projekte zu integrieren.

Schlussfolgerung
Erhöhen Sie Ihre elektronischen Entwürfe mit unserem überlegenen 8-Schicht-PCB RO4350B.und strenge Qualitätssicherung machen es zur perfekten Wahl für Hochleistungs-Anwendungen in der sich rasch entwickelnden technologischen LandschaftErleben Sie verbesserte Zuverlässigkeit und Effizienz mit unseren fortschrittlichen PCB-Lösungen.
