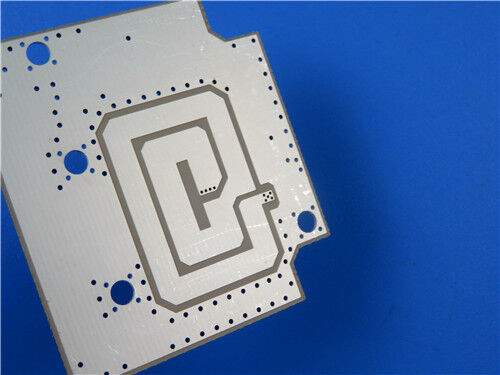

Dieses 2-schichtige starre TF960-PCB dient als hochstabile Hochfrequenzlösung für hochpräzise Funkfrequenz- und drahtlose Signalverarbeitungseinrichtungen.mit einem Wärmeverdichtungsmaterial von hochwertiger Qualität TF960 aus keramisch gefüllter modifizierter PTFE-Dielektrofabrik, dieses PCB bietet eine konstante dielektrische Leistung, einen sehr geringen Signalverlust und eine überlegene thermische Stabilität,mit einer besseren strukturellen Zuverlässigkeit und Verarbeitungskompatibilität als herkömmliche HochfrequenzsubstrateEs verfügt über eine 0,7 mm dicke Endplatte und eine 1 oz große Kupferschicht.mit einer Oberflächenveredelung aus Silber, um eine stabile Schweißbarkeit und eine gleichbleibende elektrische Leitfähigkeit bei lang anhaltendem Hochfrequenzbetrieb zu gewährleistenDie Platte ist mit 5/8 Millimeter Feinlinie-Route-Fähigkeit und 0,25 mm Mikro-Loch-Genauigkeit gebaut und verwendet ein nichtblindes Design mit einer individuellen einseitigen Beschichtung.einschließlich weißer Oberseidenseide und blauer Oberseidemaske, während die untere Kupferschicht offen bleibt.
PCB-Spezifikation
| Spezifikationen |
Einzelheiten |
| Ausgangsmaterial |
TF960 thermosetzendes, modifiziertes, mit Keramik gefülltes Hochfrequenzlaminat aus PTFE |
| Anzahl der Schichten |
2 Schichten (starre PCB) |
| Endplattendicke |
0.7 mm |
| Abmessungen des Boards |
102 mm x 86 mm (1 PCS), Toleranz +/- 0,15 mm |
| Fertiges Kupfergewicht |
1 oz (1,4 ml) äußere Schichten |
| Durch Plattierungstärke |
20 μm |
| Mindestspuren-/Raumbereich |
5/8 ml |
| Mindestgröße des Lochs |
0.25mm |
| Blinde Wege |
Keine |
| Oberflächenbearbeitung |
Untertauchen Silber |
| Seidenfilter |
Weißes Seidenband oben, ohne Seidenband unten |
| Lötmaske |
Blaue Top-Lötmaske, keine Unter-Lötmaske |
| Qualitätsstandard |
IPC-Klasse 2 |
| Prüfverfahren |
100%ige elektrische Prüfung vor dem Versand |
PCB-Stapel-Up-Struktur
Mit einem symmetrischen, zwei-Schicht-Rigid-Layout mit einem hochstabilen TF960-Dielektric-Kern erzielt diese Stapelstruktur eine ausgewogene mechanische Flachheit und einheitliche elektrische Parameter.Es ist voll kompatibel mit Standard-FR4-Bohrungen, Plattierungs- und Laminationsverfahren, um eine zuverlässige Herstellungskonsistenz und eine gleichbleibende Signalübertragung für Hochfrequenzkreisentwürfe zu gewährleisten.
| Stack-up-Schicht |
Einzelheiten der Spezifikation |
| Kupferschicht 1 |
35 μm Kupferfolie |
| TF960 Substratkern |
0.635mm (25mil) thermosetter Hochfrequenzdielektrischer Kern |
| Kupferschicht 2 |
35 μm Kupferfolie |
PCB-Statistik
Dieser TF960Hochfrequenz-PCBAnwendet eine optimierte Komponentenplatzierung und rationelle Verteilung, erfüllt die Anforderungen an eine kompakte Montage und gewährleistet eine stabile elektrische Leistung für präzise Funktionsmodule.
| Statistikposten |
Anzahl |
| Gesamtbestandteile |
49 |
| Gesamtsumme der Pads |
57 |
| Durchlöcher |
32 |
| Spitzen-SMT-Pads |
25 |
| Unterste SMT-Pads |
0 |
| Vias Menge |
43 |
| Netto-Menge |
2 |
TF960 Einführung in Hochfrequenz-Substrate
TF960 ist ein hochwertiges, thermosetzendes Hochfrequenzlaminat, das aus modifiziertem PTFE-Harz, keramischen Füllstoffen in Mikrogröße und Glasfaserverstärkung besteht.Dieses verbesserte Material sorgt für eine geringere dielektrische Ableitung., eine strengere dielektrische Konstante Toleranz und eine verbesserte Strukturstabilität.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,. Entwickelt für hochzuverlässige HF-Schaltkreissysteme, reduziert TF960 den Einsatzverlust effektiv und hält die vollständige Signalintegrität unter längeren Hochfrequenzbetriebsbedingungen aufrecht.
TF960 Kernmerkmale
TF960 kombiniert präzise kalibrierte dielektrische Eigenschaften und robuste mechanische Eigenschaften und liefert stabile und wiederholbare Hochfrequenzleistung für kommerzielle und industrielle HF-Szenarien:
| Leistungsparameter |
Leistungsbeschreibung |
| Dielektrische Konstante (Dk) |
9.6 ± 0,19 bei 10 GHz, unterstützt eine präzise und konsistente Impedanz-Tuning für die Hochfrequenzschaltung |
| Dissipationsfaktor (Df) |
0.0012 bei 10 GHz, die eine ultra-niedrige Signalverteilung ermöglicht, um die optimale Signalintegrität zu erhalten |
| CTE-Koeffizient |
X=50 ppm/°C, Y=50 ppm/°C, Z=65 ppm/°C, die eine höhere Dimensionsstabilität während des thermischen Kreislaufs und der Montage ermöglichen |
| Feuchtigkeitsabsorption |
≤ 0,05%, wodurch die durch Luftfeuchtigkeit verursachte Parameterabweichung minimiert und die langfristige Betriebssicherheit verbessert wird |
| Flammbarkeit |
UL 94-V0 Flammschutzgrad, gemäß den internationalen elektronischen Sicherheitsvorschriften |
Typische Anwendungen
Vorteilhafte dielektrische Konsistenz, ultra-niedrige Hochfrequenz-Auslösung und ausgezeichnete Wärme- und Umgebungsbeständigkeit,TF960-PCBs werden in hochwertigen Kommunikationsgeräten weit verbreitet, industrielle Präzisionsprüfungen und hochzuverlässige Radarsysteme:
- Module für HF- und Mikrowellenempfänger
- Massive MIMO-Antennenanlagen für 5G/6G
- Automobil ADAS- und Luft- und Raumfahrtradarsysteme
- Satellitenkommunikations-Nutzlastgeräte
- Hochleistungs-HF-Verstärker
- Prüf- und Messgeräte mit hoher Präzision, einschließlich Vektornetzanalysatoren
Garantie für Qualität und Service
Alle TF960 Hochfrequenz-Leiterplatten werden in strenger Übereinstimmung mit den industriellen Qualitätskriterien der IPC-Klasse 2 hergestellt.jede Platte erreicht eine präzise Maßgenauigkeit und eine stabile elektrische Wiederholbarkeit für die ChargenfertigungJedes fertige Produkt wird vor dem Versand einer umfassenden elektrischen Inspektion unterzogen, um funktionelle Mängel zu beseitigen und eine gleichbleibende Leistung der Chargen zu gewährleisten.Unterstützung durch globale Logistiknetze und professionelle technische Hilfe, bieten diese hochzuverlässigen Hochfrequenz-PCB-Lösungen eine zuverlässige Unterstützung für High-End-Kommunikations-, Luft- und Raumfahrt-, Automobil- und Präzisionsmessprojekte auf der ganzen Welt.
