Diese RO4003C-PCB ist ein hochmodernes Produkt, das die elektrische Leistungsfähigkeit von PTFE/gewebtem Glas mit der Fertigbarkeit von Epoxy/Glas verbindet.Verwenden von eigener Gewebeglasverstärkten Kohlenwasserstoff-/KeramikmaterialienDiese PCB bietet eine außergewöhnliche Leistung zu einem Bruchteil der Kosten herkömmlicher Mikrowellenlaminate.Die RO4003C-Laminate bieten eine zuverlässige und kostengünstige Lösung für eine Vielzahl von Anwendungen.
Hauptmerkmale:
Dielektrische Konstante (DK): 3,38 +/- 0,05 bei 10 GHz
Dissipationsfaktor: 0,0027 bei 10 GHz, 0,0021 bei 2,5 GHz
Wärmefaktor der dielektrischen Konstante: +40 ppm/°C
Wärmeleitfähigkeit: 0,71 W/m/°K
X-Achse CTE: 11ppm/°C, Y-Achse CTE: 14ppm/°C, Z-Achse CTE: 46ppm/°C
Niedrige Feuchtigkeitsabsorption: 0,06%
| RO4003C Typischer Wert |
| Eigentum |
RO4003C |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.38 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3.55 |
Z |
|
8 bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verlustfaktor |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
+40 |
Z |
ppm/°C |
-50°C bis 150°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
1.7 x 1010 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand |
4.2 x 109 |
|
MΩ |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Elektrische Stärke |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Zugmodul |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Zugfestigkeit |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Flexuralstärke |
276
(40) |
|
MPa
(KPSI) |
|
IPC-TM-650 2.4.4 |
| Dimensionelle Stabilität |
< 03 |
X, Y |
mm/m
(mil/Zoll) |
nach Ätzen+E2/150°C |
IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C bis 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
Eine |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Wärmeleitfähigkeit |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Feuchtigkeitsabsorption |
0.06 |
|
% |
48 Stunden Eintauchen 0,060"
Probe Temperatur 50°C |
ASTM D 570 |
| Dichte |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
1.05
(6.0) |
|
N/mm
(PL) |
Nach dem Löten schwimmen 1 oz.
EDC-Folien |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
N/A |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Vorteile:
Ideal für Multi-Layer Board (MLB) Konstruktionen: Die Dimensionsstabilität des RO4003C Materials, ähnlich der von Kupfer, macht es perfekt für gemischte dielektrische Multi-Layer Board Konstruktionen.
Kosteneffiziente Herstellung: Verarbeitung der RO4003C-PCB wie FR-4 zu niedrigeren Herstellungskosten bei gleichzeitiger Erhaltung hoher Leistung.
Konzipiert für leistungsempfindliche Anwendungen mit hohem Volumen: Die Leiterplatte ist so konzipiert, dass sie den Anforderungen leistungsempfindlicher Anwendungen entspricht und eine hohe Produktionsmenge ermöglicht.
Wettbewerbsfähige Preise: Genießen Sie die Vorteile fortschrittlicher Materialien und Leistung, ohne die Bank zu brechen.

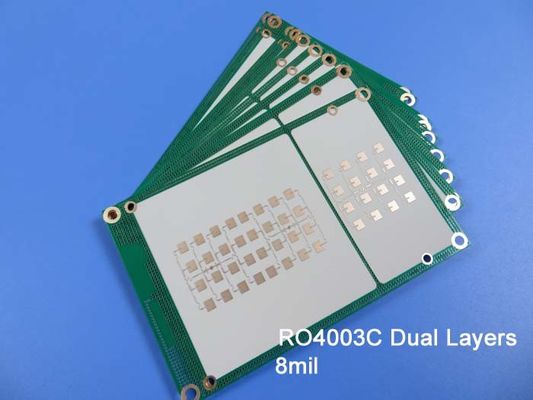

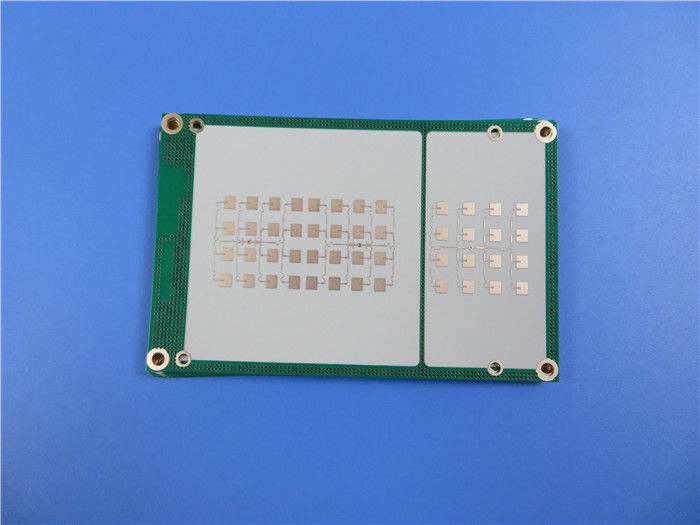

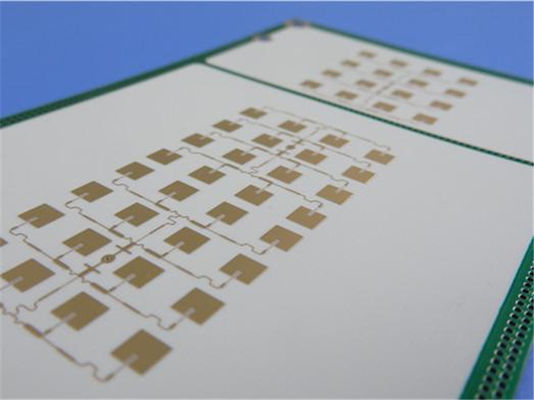

Mit einem 2-schichtigen starren PCB-Stackup und einer fertigen Plattendicke von 0,3 mm bietet dieses PCB eine kompakte und zuverlässige Konstruktion.Gewährleistung einer hervorragenden LeitfähigkeitDie Abmessungen der Leiterplatte werden mit einer Toleranz von +/- 0,15 mm mit einer Präzision von 28,33 mm x 167,16 mm (1 PCS) gesteuert.Die PCB unterstützt auch eine Mindestöffnung von 0.2 mm, während das Fehlen von Blindvias den Herstellungsprozess vereinfacht.
Die Qualität steht im Vordergrund, und diese Leiterplatte entspricht dem IPC-Klasse-2-Standard.Sicherstellung der Erfüllung der erforderlichen Spezifikationen und Gewährleistung der ZuverlässigkeitDie gelieferten Grafiken sind im Gerber RS-274-X-Format, einem weithin anerkannten Industriestandard, der eine nahtlose Integration in bestehende Design-Workflows erleichtert.
Die Verfügbarkeit dieses RO4003C-PCB ist nicht auf bestimmte Regionen beschränkt; es ist weltweit weit verbreitet.Diese weltweite Verfügbarkeit stellt sicher, dass dieses PCB in verschiedenen Branchen und Märkten verwendet werden kann, die vielfältigen Bedürfnisse der Kunden zu erfüllen.
Die RO4003C-PCB findet ihre Anwendung in einer Reihe von fortschrittlichen Technologien.Fahrzeugradar und -sensoren, sowie LNB für Direktübertragungssatelliten.
Aktualisieren Sie Ihre PCB-Designs mit dem RO4003C PCB und erleben Sie die perfekte Mischung aus Leistung, Wirtschaftlichkeit und Zuverlässigkeit in einer weltweit verfügbaren Lösung.
