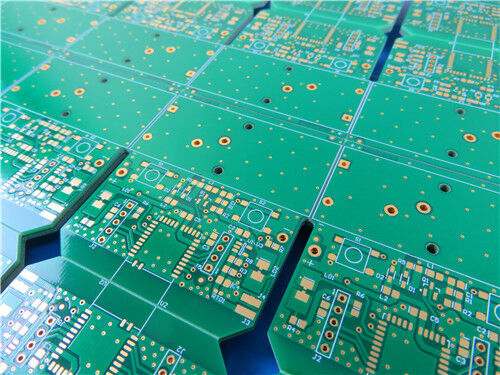

Zwei-Schicht-PCB WL-CT338 1,47 mm dickes Hochfrequenzkreislauf

Diese individuell angefertigte 4-Schicht-Hybrid-Hochfrequenz-PCB verwendet WL-CT338 Thermoset-Kohlenwasserstoff-Keramik-Glas-verstärktes Substrat in Kombination mit hoch-Tg-FR4-Dielektrofilmen.mit zweiseitiger grüner Lötmaske mit weißer Legende und ENIG-Oberflächenveredelung, das PCB verwendet differenziertes Kupfergewicht, StandardFR4Mit einer Laminationsdicke von 1,47 mm und einer Plattengröße von 175 mm × 121 mm (10 Stück) bietet es eine hervorragende thermische Stabilität.geringer Hochfrequenzverlust, die CTE-Leistung und die überlegene Bearbeitbarkeit für Luftfahrt-, Radar- und Hochleistungs-HF-Elektronik-Anwendungen.

PCB-Spezifikationen

WL-CT338Übersicht über die Materialien

WL-CT338 ist ein thermosettiges Glasverstärktes Kupfer-Laminat aus Keramik aus Kohlenwasserstoffen, das für die Herstellung von Hochfrequenz-PCB-Mehrschichten verwendet wird.Funktionelle Füllstoffe aus Keramik und verstärktem Glasgewebe, wird eine ausgereifte thermoset-Struktur anstelle von thermoplastischem PTFE-Material verwendet.höhere Schaltungsgleichheit und bessere Produktionsstabilität, die importierte gleichwertige Hochfrequenzlaminate vollständig ersetzen können.

Mit einer optimierten Keramik-Kohlenwasserstoff-Verbindungsformel besitzt der WL-CT338 einen geringen Hochfrequenz-Dielektrotabfall, eine überlegene Wärmebeständigkeit und eine konstante dielektrische Temperaturstabilität.Es hat einen geringen thermischen Expansionskoeffizienten und ein extrem hohes Tg über 280 °C, mit fester Dk=3,38 für eine stabile Hochfrequenzschaltung.

WL-CT338 kann mit ED-Kupferfolie oder umgekehrter RTF-Kupferfolie verknüpft werden.seine mit Klebstoff versehene Struktur fügt 0 hinzuDas Substrat entspricht einer Aluminiumbasis für kundenspezifische Aluminium-Hochfrequenz-PCBs.es ermöglicht eine wiederholte Lamination für mehrschichtige Stapelungen, und verfügt über eine hervorragende Verarbeitbarkeit für die Dichte-Via- und Feinspurfertigung.

Kernmaterialmerkmale

Enge Dk-Toleranz & geringer Verlust: Stabile dielektrische Konstante mit niedrigem Ablösungsfaktor für die Hochfrequenzsignalübertragung

Premium-Thermoset-System: Kohlenwasserstoff-keramisches Thermoset-Harz gewährleistet eine überlegene PCB-Bearbeitbarkeit und Wärmebeständigkeit

Ausgezeichnete Temperaturstabilität: geringfügige Veränderungen der dielektrischen Parameter bei schwankender Umgebungstemperatur

Kupfer-Matched CTE: X/Y-Achse CTE passt Kupferfolie, niedrige Z-Achse CTE garantiert Dimension Stabilität und Loch Kupfer Zuverlässigkeit

Ultrahohe Tg-Leistung: Tg ≥ 280°C, bei hohen Temperaturen eine stabile Dimension und eine intakte Kupferlochstruktur

Überlegene Wärmeleitfähigkeit: Höhere Wärmeabbaueffizienz als gleichwertige thermoplastische Substrate, ideal für Hochleistungsbetriebsszenarien

Kostenwirksamkeit im Handel: Massenproduktion mit günstigem Kosten-Leistungs-Verhältnis

Strahlungsbeständigkeit: Beibehält nach einer spezifizierten Strahlendosis stabile dielektrische und physikalische Eigenschaften

Niedrige Abgasungseigenschaft: Erfüllt die Anforderungen an die Luftfahrt-Vakuumausgasung nach den Industriestandards für die Prüfung der Vakuumvolatilität

Typische Anwendungsbereiche

• Luft- und Raumfahrtausrüstung, Raumkabinen-Geräte und elektronische Systeme in der Luft
• Mikrowellenvorrichtungen, Antennen und phasenempfindliche Antennensysteme
• Frühwarnradar, Flugradar und andere militärische Radaranlagen
• Antennen mit Phasenarchive und Strahlbildnetzmodule
• Satellitenkommunikations- und Präzisionsnavigationssysteme
• Hochleistungs-HF-Verstärkerkomponenten
