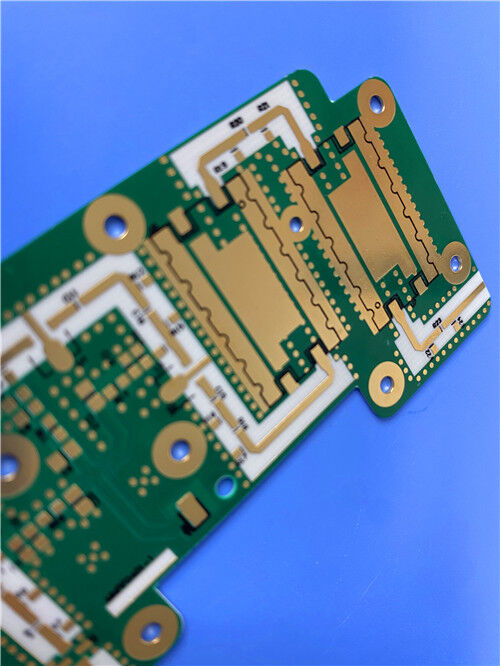

Rogers CLTE-AT-PCB 0,2 mm Dicke 2-Schicht Immersionsgold

Diese Leiterplatte verwendet Rogers CLTE-AT als Basismaterial, verfügt über eine Immersion Gold Oberflächenausführung und entspricht streng den Qualitätsstandards der IPC-Klasse 2. Sie verwendet eine doppelseitige, starre Struktur, die entwickelt wurde, um die hohen Leistungsanforderungen von HF-, Mikrowellen- und phasenempfindlichen elektronischen Systemen zu erfüllen. Die Immersion Gold Ausführung bietet eine außergewöhnliche Korrosionsbeständigkeit, Lötbarkeit und Langzeitverlässlichkeit und eignet sich somit gut für Präzisionsmontageprozesse.

Details zur Leiterplattenkonstruktion

Stapel-Konfiguration oben

Rogers CLTE-AT Materialeinführung

Rogers CLTE-AT Laminate dienen als kommerzielle Lösung in der CLTE™ Produktlinie und übernehmen Kerntechnologien von CLTE-XT™ Laminaten mit kostenoptimierten Modifikationen. Dies führt zu einer Dielektrizitätskonstante von 3,00 und einem einzigartigen Dickenprofil im Vergleich zu CLTE-XT-Varianten. Als mikrodispergierte Keramik-PTFE-Verbundwerkstoffe integrieren CLTE-AT-Laminate gewebte Glasfaserverstärkung, um eine hervorragende Dimensionsstabilität zu erreichen – ein entscheidendes Attribut für komplexe Baugruppen, insbesondere mit dünnen Substraten (0,005” und 0,010”).

CLTE-AT-Laminate bieten den branchenweit besten Einfügungsverlust (S21) und eine niedrige Verlusttangente (0,0013) im kommerziellen Markt, nur übertroffen von CLTE-XT. Sie erreichen eine überlegene Schälfestigkeit, ohne auf die verlustreicheren, raueren Kupferoberflächen zurückgreifen zu müssen, die in konkurrierenden Produkten verwendet werden. Darüber hinaus weist CLTE-AT einen niedrigen CTE über XYZ-Achsen und einen extrem niedrigen TCEr auf, wodurch die elektrische Phasenstabilität, Dk-Stabilität und mechanische Stabilität über einen Betriebstemperaturbereich von -55°C bis 150°C gewährleistet wird. Es behält die Wettbewerbsvorteile von CLTE-Laminaten bei, einschließlich minimaler Feuchtigkeits- und Prozesschemikalienabsorption, einfacher Verarbeitbarkeit und verbesserter Wärmeleitfähigkeit für verbesserte Wärmeübertragungs- und Leistungsfähigkeit.

CLTE-AT Materialeigenschaften

CLTE-AT Materialvorteile

-Außergewöhnliche mechanische Stabilität: CLTE-AT besitzt überlegene mechanische Eigenschaften und widersteht Kriechen und Kaltfluss, um die Dimensionsstabilität auch in rauen Betriebsumgebungen langfristig zu erhalten.

-Beständigkeit gegen Prozesschemikalien: Das Material weist eine hohe Beständigkeit gegen Prozesschemikalien auf und minimiert effektiv Schäden während des Ätzens, der Beschichtung und anderer PCB-Herstellungsverfahren.

-Optimierte Kupferhaftung: Es erreicht eine ausgezeichnete Schälfestigkeit, ohne auf verlustreichere, rauhere Kupferoberflächen zurückzugreifen, wodurch die Signalintegrität erhalten und eine zuverlässige Kupferbindung gewährleistet wird.

-Einfache Verarbeitbarkeit: Kompatibel mit Standard-PCB-Herstellungsverfahren, wodurch spezielle Techniken überflüssig werden und die Produktionskomplexität reduziert wird.

Typische Anwendungen

-Automotive Radar & Adaptive Cruise Control Anwendungen

-Mikrowellen-/HF-Anwendungen

-Phasen-/Temperaturempfindliche Antennen

-Phasenempfindliche elektronische Anwendungen

-HF- und Mikrowellenfilter

Qualität & Verfügbarkeit

Diese Leiterplatte entspricht den Qualitätsstandards der IPC-Klasse 2 und gewährleistet eine zuverlässige Leistung für kommerzielle und industrielle Elektronik. Sie ist weltweit lieferbar und unterstützt globale Projekte sowie eine zeitnahe internationale Lieferung.
