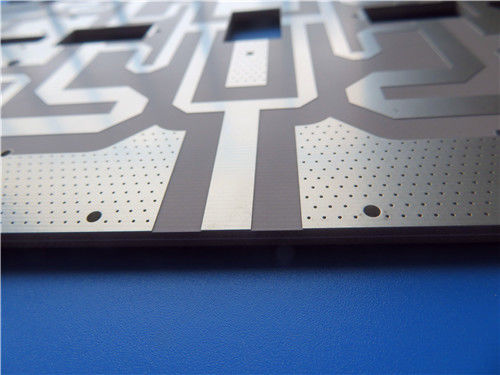

2-Schicht Rogers RT Duroid 6010.2LM PCB 75 Mil Dicke

MOQ:	1Stk
Preis:	USD9.99-99.99
Standardverpackung:	Vakuumbeutel+Kartons
Lieferfrist:	8-9 Arbeitstage
Zahlungsmethode:	T/T
Lieferkapazität:	5000 Prozent pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-332.V1.0

Grundmaterial:

Rogers RT/duroid 6010.2LM

Schichtzahl:

2 Schichten

Dicke der Leiterplatte:

2,0 mm

PCB-Größe:

45,4 mm x 31,8 mm (1 Stück) ± 0,15 mm

Seidenbildschirm:

Lötmaske:

Kupfergewicht:

1 Unze (1,4 Mil / 35 μm)

Oberflächenbeschaffenheit:

Eintauchen Silber

Hervorheben:

Rogers RT Duroid 6010.2LM PCB

2-Schicht Rogers-PCB-Board

75 Millimeter dickes Rogers PCB

Produktbeschreibung

2-Schicht Rogers RT Duroid 6010.2LM PCB 75 Mil Dicke

Diese hoch zuverlässige 2-Schicht-PCB ist mit Rogers RT/Duroid 6010 gebaut.2LM - ein hochwertiger keramischer PTFE-Verbundwerkstoff, der für elektronische und Mikrowellenkreise optimiert ist, die eine hohe dielektrische Konstante (Dk) und einen minimalen Verlust erfordern. Konzipiert, um ein kompaktes Design zu ermöglichen und gleichzeitig eine gleichbleibende Leistung sicherzustellen,Er erfüllt die IPC-Klasse-2-Qualitätsstandards und eignet sich hervorragend für Anwendungen im X-Band und unterhalb des X-Bands, bei denen Raumeffizienz und Signalintegrität von entscheidender Bedeutung sind..

PCB-Spezifikation

Parameter	Einzelheiten
Ausgangsmaterial	Rogers RT/Duroid 6010.2LM (Kern aus Keramik-PTFE-Verbundwerkstoff)
Anzahl der Schichten	2-Schicht starres PCB
Abmessungen des Boards	450,4 mm x 31,8 mm (1 Stück) ± 0,15 mm
Mindestspuren-/Raumbereich	4/5 ml
Mindestgröße des Lochs	0.3 mm
Durch Typ	Keine blinden Durchläufe (nur Durchläufe)
Endplattendicke	2.0 mm
Gewicht des fertigen Kupfers (Außenschichten)	1 Unze (entspricht 1,4 Mils / 35 μm pro Schicht)
Durch Plattierungstärke	20 μm
Oberflächenbearbeitung	Immersion Silber (verbessert die Leitfähigkeit, sorgt für ein zuverlässiges Löten)
Seidenfilter	Oben: Weiß; unten: Nein
Lötmaske	Oben: Nein; unten: Nein
Qualitätssicherung	100% Elektroprüfung vor der Verbringung

Einzelheiten zum PCB-Aufbau

Typ der Schicht	Material/Beschreibung	Stärke
Kupferschicht 1 (Außen)	Leitungskopfer (fertig)	35 μm (1 oz)
Dielektrischer Kern	Rogers RT/Duroid 6010.2LM	1.905 mm (75 mils)
Kupferschicht 2 (Außen)	Leitungskopfer (fertig)	35 μm (1 oz)

Materialübersicht: Rogers RT/Duroid 6010.2LM

Rogers RT/duroid 6010.2LM ist ein spezialisiertes Keramik-PTFE-Verbundlaminat, das für Hochfrequenzkreise entwickelt wurde, die sowohl eine hohe dielektrische Konstante als auch einen geringen Verlust erfordern. Its formulation enables significant circuit size reduction (critical for space-constrained systems) while maintaining tight control over Dk and thickness--ensuring repeatable performance across production runsDas Material weist außerdem eine außergewöhnliche thermische und mechanische Stabilität auf, einschließlich einer geringen Z-Achsen-Ausdehnung.die Kompatibilität mit zuverlässigen überzogenen Durchlöchern (auch für mehrschichtiges Skalieren).

Wesentliche Merkmale des Materials

Spezifikation	Wert
Art des Materials	Keramik-PTFE-Verbundwerkstoff
Dielektrische Konstante (Dk)	10.2 ± 0,25 bei 10 GHz
Dissipationsfaktor (tanδ)	0.0023 bei 10 GHz
Zersetzungstemperatur (Td, TGA)	500 °C
Feuchtigkeitsabsorption	0.01%
Koeffizient der thermischen Ausdehnung (CTE)	X-Achse: 24 ppm/°C; Y-Achse: 24 ppm/°C; Z-Achse: 47 ppm/°C
Wärmeleitfähigkeit	0.86 W/mK
Flammbarkeit	UL 94 V-0

Hauptvorteile

Ermöglicht die Konstruktion von Kompaktkreisläufen:Mit einem hohen Dk von 10.2, das Material reduziert den PCB-Fußabdruck erheblich - ideal für geringe Raum-Mikrowellen- und elektronische Systeme.
Optimiert für die Integrität des Signals mit niedriger Frequenz:Der ultra-niedrige Abscheidungsfaktor (0,0023) sorgt für eine minimale Signaldämpfung und eignet sich somit hervorragend für Anwendungen im X-Band und darunter.
Zuverlässige Mehrschichtkompatibilität:Die niedrige Z-Achse CTE (47 ppm/°C) verhindert eine thermische Belastung der plattierten Durchlöcher und gewährleistet eine langfristige Zuverlässigkeit auch bei der Skalierung auf mehrschichtige Konstruktionen.
Feuchte-Immunleistung:Eine nahezu Null-Feuchtigkeitsabsorption (0,01%) eliminiert Feuchtigkeitsbedingte Signalverluste oder -zerstörungen, auch in rauen oder feuchten Umgebungen.
Konsistente Produktionsqualität:Eine strenge Kontrolle über Dk (±0,25) und Dicke gewährleistet eine einheitliche Leistung für alle Leiterplatten, wodurch die Produktionsvariabilität verringert und die Zuverlässigkeit des Endsystems verbessert wird.

Typische Anwendungen

Diese PCB ist für leistungsstarke, platzsparende Systeme ausgelegt, darunter:

Patch-Antennen
Satellitenkommunikationssysteme
Leistungsverstärker
Systeme zur Vermeidung von Kollisionen mit Luftfahrzeugen
Bodenradarwarnsysteme
