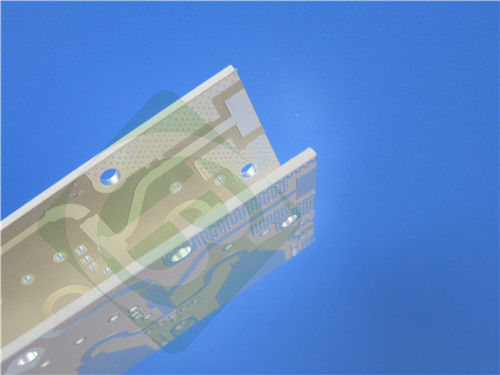

RO3010 RF PCB 4-Layer 2.7mm Thick for Microwave Applications

In der schnelllebigen Welt der Elektronik ist die Nachfrage nach leistungsstarken Leiterplatten (PCBs) von größter Bedeutung.ist speziell entwickelt, um sich in HF- und Mikrowellenanwendungen auszuzeichnen.

Auswahl des Materials: Rogers RO3010

Das Herzstück dieser Leiterplatte ist Rogers RO3010, ein leistungsstarkes Laminat, das für seine außergewöhnlichen elektrischen und mechanischen Eigenschaften bekannt ist.Dieses keramisch gefüllte PTFE-Verbundwerkzeug ist für kommerzielle Mikrowellen- und HF-Anwendungen entwickelt worden, die eine stabile dielektrische Konstante (Dk) und eine überlegene Leistung in einem breiten Frequenzbereich bieten.

Wesentliche Merkmale des Rogers RO3010:

- Dielektrische Konstante (Dk): 10,2 ± 0,30 bei 10 GHz, was einen minimalen Signalverlust und eine außergewöhnliche Leistung in Hochfrequenzumgebungen gewährleistet.

- Dissipationsfaktor: Mit einem niedrigen Dissipationsfaktor von 0,0022 bei 10 GHz minimiert Rogers RO3010 den Energieverlust und erhöht so die Gesamteffizienz.

- Thermische Stabilität: Die Temperatur der thermischen Zersetzung (Td) übersteigt 500°C und gewährleistet eine robuste Leistung auch unter schwierigen thermischen Bedingungen.

- Niedrige Feuchtigkeitsabsorption: Eine Feuchtigkeitsabsorptionsrate von nur 0,05% erhöht die Zuverlässigkeit unter verschiedenen Umgebungsbedingungen.

- Koeffizient der thermischen Ausdehnung (CTE): Mit X- und Y-Achsen bei 13 ppm/°C und 11 ppm/°C und Z-Achse bei 16 ppm/°C bietet Rogers RO3010 eine ausgezeichnete Dimensionsstabilität.

PCB-Spezifikationen

Diese Vierschicht-PCB ist präzise konstruiert und verfügt über kompakte Abmessungen von 35 mm x 42 mm.so dass es eine ideale Wahl für miniaturisierte elektronische Geräte.

Stack-Up-Konfiguration

Das Stack-Up dieser Leiterplatte ist so konzipiert, dass die Leistung optimiert wird:

- Kupferschicht 1: 35 μm

- Rogers RO3010 Substrat: 50 Millimeter (1.27 mm)

- Kupferschicht 2: 35 μm

- Prepreg 1060 Bindungspläne: 0,05 mm

- Kupferschicht 3: 35 μm

- Rogers RO3010 Substrat: 50 Millimeter (1.27 mm)

- Kupferschicht 4: 35 μm

Diese Konfiguration gewährleistet effektive elektrische Verbindungen und ein stabiles thermisches Management, was für Hochfrequenzanwendungen von entscheidender Bedeutung ist.

Qualitätssicherung

Jede PCB wird vor dem Versand einem elektrischen Test unterzogen, um die Einhaltung der IPC-Klasse-2-Normen zu gewährleisten.Dieses strenge Prüfverfahren gewährleistet, dass jede Platte bei anspruchsvollen Anwendungen zuverlässig funktioniert.

Typische Anwendungen

Die Vielseitigkeit dieser PCB macht sie für verschiedene Hochfrequenzanwendungen geeignet, darunter:

- Anwendungen von Automobilradaren: Verbesserung der Fahrzeugsicherheit und Navigationssysteme.

- Global Positioning Satellite (GPS) Antennen: Sicherstellung einer präzisen Ortung.

- Mobiltelekommunikationssysteme: Ideal für Leistungsverstärker und Antennen, die eine zuverlässige Kommunikation ermöglichen.

- Patch-Antennen für drahtlose Kommunikation: Unterstützung einer nahtlosen Verbindung für mobile Geräte.

- Satelliten für die direkte Übertragung: Bereitstellung hochwertiger Satellitensignale für Unterhaltung und Kommunikation.

- Datenverbindung auf Kabelsystemen: Erleichterung einer effizienten Datenübertragung für Kabelnetze.

- Fernzählerleser: Verbesserung der Verwaltung der Versorgungsunternehmen durch zuverlässige Datenerhebung.

- Power Backplanes: Unterstützung einer leistungsfähigen Stromverteilung in komplexen Systemen.

Schlussfolgerung

Die Wahl dieser fortschrittlichen PCB-Lösung garantiert, dass Ihre Produkte nicht nur die Erwartungen der heutigen technologischen Landschaft erfüllen, sondern auch übertreffen.Luft- und RaumfahrtDiese Leiterplatte ist so konzipiert, dass sie die höchste Leistung bietet, die Sie benötigen.

Für weitere Informationen oder um eine Bestellung zu tätigen, kontaktieren Sie uns noch heute!
