In der sich rasch entwickelnden Welt der Hochfrequenzelektronik ist die Nachfrage nach zuverlässigen und leistungsstarken Leiterplatten (PCBs) größer als je zuvor.Wir sind spezialisiert auf die Bereitstellung von hochmodernen PCB-Lösungen, die auf die Bedürfnisse fortschrittlicher RF- und Mikrowellenanwendungen zugeschnitten sind..
Warum wählen Sie Rogers RO3003?
Rogers RO3003-Laminate sind so konzipiert, dass sie eine außergewöhnliche Stabilität in der dielektrischen Konstante (Dk) in einer Vielzahl von Temperaturen und Frequenzen bieten.RO3003 eliminiert die Schrittänderung von Dk bei Raumtemperatur, so dass es eine ideale Wahl für Hochfrequenzanwendungen wie:
Fahrzeugradarsysteme (77 GHz)
Weiterentwickelte Fahrerassistenzsysteme (ADAS)
5G-Wireless-Infrastruktur (mmWave)
Wesentliche Merkmale des Rogers RO3003
Dielektrische Konstante (Dk): 3,00 ± 0,04 bei 10 GHz/23°C
Dissipationsfaktor (Df): 0,001 bei 10 GHz/23°C
Wärmeleitfähigkeit: 0,5 W/mK
Feuchtigkeitsabsorption: 0,04%
Temperatur der thermischen Zersetzung (Td): > 500°C
Koeffizient der thermischen Ausdehnung (CTE):
X-Achse: 17 ppm/°C
Y-Achse: 16 ppm/°C
Z-Achse: 25 ppm/°C
| RO3003 Typischer Wert |
| Eigentum |
RO3003 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.0±0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3 |
Z |
|
8 GHz bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verwüstungsfaktor,tanδ |
0.001 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
-3 |
Z |
ppm/°C |
10 GHz bis 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität |
0.06
0.07 |
X
Y |
mm/m |
- Das ist nicht wahr. |
IPC-TM-650 2.2.4 |
| Volumenwiderstand |
107 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Oberflächenwiderstand |
107 |
|
MΩ |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Zugmodul |
930
823 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Feuchtigkeitsabsorption |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Spezifische Wärme |
0.9 |
|
j/g/k |
|
Berechnet |
| Wärmeleitfähigkeit |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Koeffizient der thermischen Ausdehnung
(-55 bis 288°C) |
17
16
25 |
X
Y
Z |
ppm/°C |
23°C/50% Höchstemperatur |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Dichte |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
12.7 |
|
Ich bin hier. |
1 Unze, EDC nach dem Schwimmen |
IPC-TM 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Vorteile von RO3003-basierten PCB
Niedriger dielektrischer Verlust: Ideal für Anwendungen bis 77 GHz, die einen minimalen Signalverlust und eine hervorragende Leistung gewährleisten.
Ausgezeichnete mechanische Eigenschaften: Zuverlässige Streifen- und Mehrschichtplattenkonstruktionen mit gleichmäßigen mechanischen Eigenschaften über eine Reihe von dielektrischen Konstanten hinweg.
Stabile dielektrische Konstante: Gewährleistet eine gleichbleibende Leistung in Bandpassfiltern, Mikroband-Patch-Antennen und spannungsgesteuerten Oszillatoren.
Niedriger Ausdehnungskoeffizient im Flugzeug: Passt zu Kupfer und ermöglicht zuverlässige Oberflächenmontage und eine hervorragende Dimensionsstabilität.
Kosteneffizient: Durch die Massenfertigung sind RO3003-Laminate eine wirtschaftliche Wahl für Hochfrequenzanwendungen.
PCB-Konstruktion Details

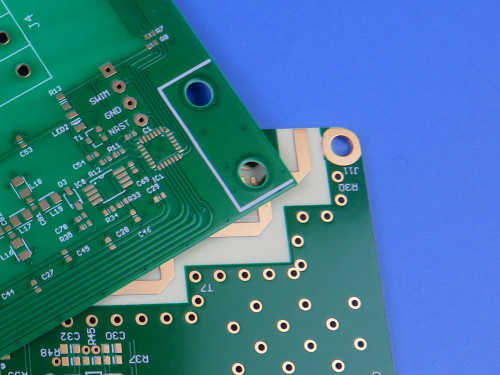

Unsere 4-Schicht starre PCB-Konstruktion mit Rogers RO3003-Substrat ist für Hochfrequenzleistung optimiert:
Abmessungen der Platte: 110,9 mm x 110,9 mm
Layer Stackup:
Kupferschicht 1: 35 μm
Rogers RO3003 Substrat: 5 mil (0,127 mm)
Kupferschicht 2: 35 μm
Prepreg: 4 mil (0,102 mm)
Rogers RO3003 Substrat: 50 mil (1,27 mm)
Kupferschicht 2: 35 μm
Endplattendicke: 1,64 mm
Oberflächenveredelung: Untertauchsilber
Elektrische Prüfung: vor der Versendung zu 100% geprüft
Typische Anwendungen
Rogers RO3003 PCBs werden weit verbreitet in
Fahrzeugradarsysteme
Antennen für die globale Satellitenpositionierung (GPS)
Mobilfunktelekommunikationssysteme (Leistungsverstärker und Antennen)
Antennen für drahtlose Kommunikation
Satelliten für die direkte Übertragung
Datenverbindung auf Kabelsystemen
Fernzählerleser
Kraft-Backplaner
Warum mit uns zusammenarbeiten?
Bei bicheng kombinieren wir fortschrittliche Materialien wie Rogers RO3003 mit modernsten Fertigungsprozessen, um PCBs zu liefern, die den höchsten Industriestandards entsprechen (IPC-Klasse-2).Unser Engagement für Qualität und Zuverlässigkeit sorgt dafür, dass Ihre Hochfrequenzanwendungen optimal funktionieren.
Weltweite Verfügbarkeit
Unsere Rogers RO3003 PCBs sind weltweit erhältlich, sodass Sie unabhängig von Ihrem Standort leicht Zugang zu modernsten Lösungen haben.
Beginnen Sie heute
Kontaktieren Sie uns noch heute, um ein Angebot anzufordern oder Ihre spezifischen Anforderungen zu besprechen.Lassen Sie uns Ihnen helfen, mit unseren Rogers RO3003 PCB-Lösungen einzigartige Leistungen zu erzielen..
