Material: | RO4360G2 | Anzahl der Schichten: | 2-layer |
---|---|---|---|
PCB-Größe: | 76.48 mm x 43,52 mm = 1 PCS | PCB-Dicke: | 24 Mil |
Kupfergewicht: | 1 oz (1,4 ml) äußere Schichten | Oberflächenbearbeitung: | Immersions-Zinn |
Hervorheben: | 24mil RO4360G2 PCB,2 Schichten Eintauchen Zinnkreisplatte |
Da die Nachfrage nach leistungsstarken elektronischen Geräten weiter steigt, ist die Notwendigkeit fortschrittlicher Leiterplatten (PCB) von größter Bedeutung geworden.Das neu ausgelieferte Rogers RO4360G2 PCB zeichnet sich als revolutionäre Lösung in Hochfrequenzkreisumgebungen aus.
Einführung in Rogers RO4360G2
Das Rogers RO4360G2 ist ein verlustartiges, glasverstärktes, mit Kohlenwasserstoff-Keramik gefülltes thermoset Laminat.Dieses innovative Material ist so konzipiert, dass es ein unvergleichliches Gleichgewicht zwischen Leistung und Verarbeitungsfähigkeit bietet.Dabei handelt es sich um das erste hochdielektrische Konstante (Dk) thermoset Laminat, das ähnlich wie herkömmliche FR-4-Materialien verarbeitet werden kann.Dieser Vorteil ermöglicht es den Herstellern, bestehende Fertigungstechniken zu nutzen und gleichzeitig von verbesserten Leistungsmerkmalen zu profitieren..
Der RO4360G2 wurde für bleifreie Verfahren entwickelt und bietet eine verbesserte Steifigkeit, die für die Stabilität und Zuverlässigkeit von mehrschichtigen Konstruktionen unerlässlich ist.Dieses Laminat reduziert nicht nur die Material- und Herstellkosten, sondern integriert sich auch nahtlos mit Rogers' RO440-Serie-Prepreg- und RO4000-Laminaten mit niedrigerem Dk-Wert, so dass es eine vielseitige Option für komplexe mehrschichtige Konstruktionen ist.
Hauptmerkmale der RO4360G2 PCB
1. Dielektrische Konstante und Dissipationsfaktor
Die RO4360G2 weist eine dielektrische Konstante von 6,15 ± 0,15 bei 10 GHz und einen Ablassfaktor von 0,0038 bei derselben Frequenz auf.Diese Eigenschaften sind entscheidend für die Aufrechterhaltung der Signalintegrität in Hochfrequenzanwendungen, die eine effiziente Signalübertragung mit minimalem Energieverlust ermöglicht.
2. Wärmestabilität
Mit einer Zersetzungstemperatur (Td) von mehr als 407 °C und einer hohen Glasübergangstemperatur (Tg) von mehr als 280 °C eignet sich der RO4360G2 für Anwendungen mit hohen thermischen Anforderungen.Diese thermische Stabilität gewährleistet eine zuverlässige Leistung in schwierigen Umgebungen, in denen andere Materialien versagen können.
3Wärmeleitfähigkeit und Wärmeausdehnung
Das Laminat verfügt über eine Wärmeleitfähigkeit von 0,75 W/mK, die ein wirksames Wärmemanagement bei Hochleistungsanwendungen gewährleistet.zusammen mit Kupferkoeffizienten in den Achsen X und Y (13 ppm/°C und 14 ppm/°C), erleichtert eine zuverlässige Leistung bei mehrschichtigen Plattenkonstruktionen.
4. Umweltkonformität
Der RO4360G2 ist umweltfreundlich konzipiert und vollkommen kompatibel mit bleifreien Verfahren.Sicherstellung der Sicherheit in verschiedenen Anwendungen.
Eigentum | RO4360G2 | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
Dielektrische Konstante,ε Prozess | 6.15 ± 0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
2.5 GHz/23°C | |||||
Verwüstungsfaktor,tanδ | 0.0038 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Wärmeleitfähigkeit | 0.75 | W/mK | 50°C | ASTM D-5470 | |
Volumenwiderstand | 4.0 x 1013 | Ohm.cm | Erhöhtes T | IPC-TM-650 2.5.17.1 | |
Oberflächenwiderstand | 9.0 x 1012 | Ohm | Erhöhtes T | IPC-TM-650 2.5.17.1 | |
Elektrische Stärke | 784 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
Zugfestigkeit | 131 (19) 97 ((14) | X und Y | MPa (kpsi) | 40 Stunden 50% RH/23 | ASTM D638 |
Flexuralstärke | 213(31) 145(21) | X und Y | Mpa (kpsi) | 40 Stunden 50% RH/23 | IPC-TM-650, 2.4.4 |
Koeffizient der thermischen Ausdehnung | 13 14 28 | X Y Z | ppm/°C | -50 °C bis 288 °C nach wiederholtem Wärmezyklus | IPC-TM-650, 2.1.41 |
Tg | >280 | °C TMA | IPC-TM-650 2.4.24.3 | ||
Td | 407 | °C | ASTM D3850 mit TGA | ||
T288 | > 30 | Z | Min. | 30 min / 125°C Vorkochen | IPC-TM-650 2.2.24.1 |
Moiseure Absorption | 0.08 | % | 50°C/48 Stunden | IPC-TM-650 2.6.2.1 ASTM D570 | |
Thermischer Koeffizient von | -131 @10 GHz | Z | ppm/°C | -50 °C bis 150 °C | IPC-TM-650, 2.5.5.5 |
Dichte | 2.16 | gm/cm3 | NT1 die | ASTM D792 | |
Stärke der Kupferschalen | 5.2 (0,91) | Plie (N/mm) | Bedingung B | IPC-TM-650 2.4.8 | |
Entflammbarkeit | V-0 | UL 94 Datei QMTS2. E102765 |
Vorteile der Verwendung von Rogers RO4360G2
Designflexibilität
Die Rogers RO4360G2 PCB ermöglicht eine Vielzahl von Designmöglichkeiten.Die Kompatibilität mit den bestehenden Verarbeitungstechniken für FR-4 ermöglicht es Ingenieuren, Innovationen durchzuführen, ohne sich durch Materialbeschränkungen zu beschränken..
Kompatibilität der automatisierten Montage
Dieses Laminat ist so konzipiert, dass es nahtlos mit automatisierten Montageprozessen arbeitet, was für die Produktion in großen Mengen entscheidend ist.Die Zuverlässigkeit der plattierten Durchlöcher erhöht die Integrität der Verbindungen im gesamten PCB.
Kostenwirksame Lösung
Mit einem effizienten Supply-Chain-Management und kurzen Lieferzeiten bietet der RO4360G2 eine kostengünstige Option für Hersteller.Die Kombination von reduzierten Materialkosten und der Möglichkeit, bestehende Herstellungsverfahren zu verwenden, trägt zu einer Gesamtsparnis bei.
Umweltverträglich
Da die Industrie zunehmend der Nachhaltigkeit Priorität beimißt, entspricht die bleifreie Kompatibilität des RO4360G2 modernen Umweltstandards und macht ihn zu einer verantwortungsvollen Wahl für Hersteller.
PCB-Material: | Kohlenwasserstoffe Keramik gefüllte thermosettige Materialien |
Bezeichnung: | RO4360G2 |
Dielektrische Konstante: | 6.15 ± 0.15 |
Anzahl der Schichten: | Doppelschicht, Mehrschicht, Hybrid-PCB |
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
PCB-Dicke: | 8mil (0,203mm), 12mil (0,705mm), 16mil (0,406mm), 20mil (0,508mm), 24mil (0,610mm), 32mil (0,813mm), 60mil (1,524) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, OSP usw. |
Technische Spezifikation

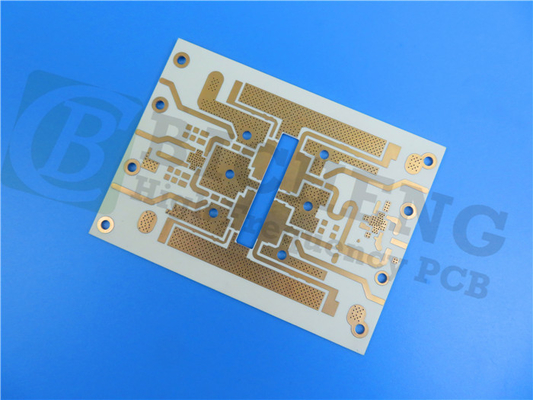

Das Rogers RO4360G2 PCB verfügt über einen 2-schichtigen starren Stapel, der Folgendes umfasst:
- Kupferschicht 1: 35 μm
- RO4360G2 Substrat: 24 mil (0,61 mm)
- Kupferschicht 2: 35 μm
Details für den Bau:
- Abmessungen der Platte: 76,48 mm x 43,52 mm (± 0,15 mm)
- Mindestspuren: 5/5 Millimeter.
- Mindestgröße des Löchers: 0,30 mm
- Fertigplattendicke: 0,73 mm
- Veredelte Kupfermasse: 1 Unze (1,4 ml) auf den äußeren Schichten
- Durch Plattierungstärke: 20 μm
- Oberflächenausstattung: Eintauchtzinn
- Oberste Seidenwand: Weiß
- Oberste Maske: Grün.
Typische Anwendungen
Die Rogers RO4360G2 PCB ist ideal für eine Vielzahl von Anwendungen geeignet, insbesondere in den Bereichen Telekommunikation und Automobilindustrie.
- Stromverstärker für Basisstationen: Durch den geringen Verlust und die hohe thermische Stabilität ist sie eine ausgezeichnete Wahl für die Stromversorgung von Basisstationen und sorgt für zuverlässige Kommunikationssignale.
- Kleinstzelltransceiver: Das Laminat unterstützt die für die Kleinstzelltechnologie erforderlichen kompakten Designs und ermöglicht eine effiziente drahtlose Kommunikation in städtischen Umgebungen.
Schlussfolgerung
Die Rogers RO4360G2 PCB ist eine bahnbrechende Lösung für das Hochfrequenz-Schaltkreislaufdesign, die fortschrittliche Materialeigenschaften mit kostengünstigen Verarbeitungsmöglichkeiten kombiniert.Seine einzigartigen Eigenschaften machen ihn ideal für verschiedene AnwendungenFür weitere Informationen oder Bestellungen wenden Sie sich bitte an unser Vertriebsteam.
