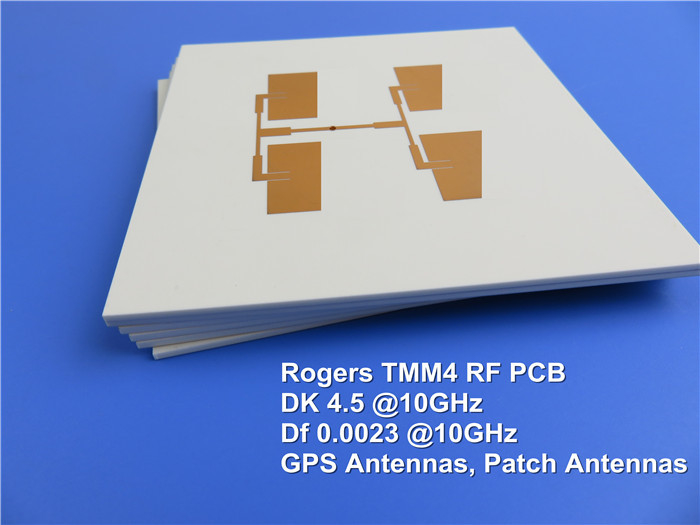

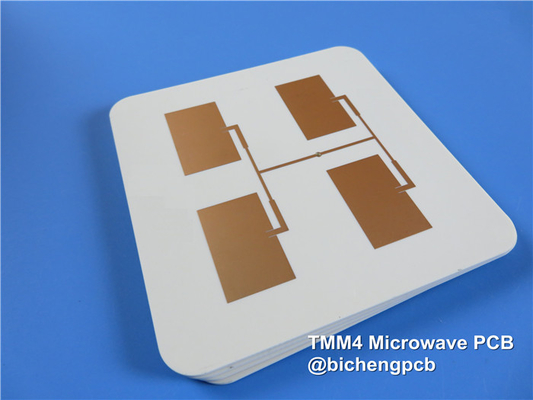

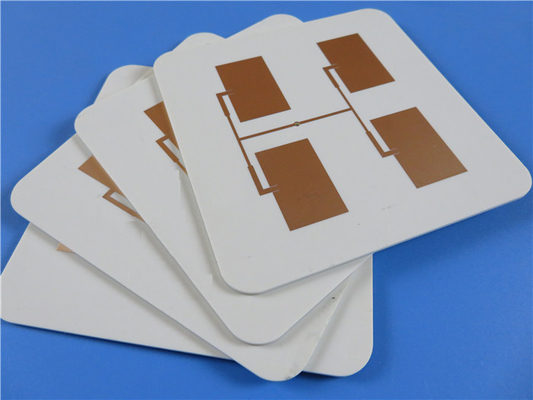

TMM4 Immersion Gold PCB für HF und Mikrowelle

Rogers TMM4: Ein überlegenes Material
Das Rogers TMM4 ist ein thermosettiges Mikrowellenmaterial, das die besten Eigenschaften von Keramik- und traditionellen PTFE-Laminaten kombiniert.Speziell konstruiert für eine hohe Durchlöchersicherheit bei Streifen- und Mikrobandanwendungen, TMM4 wird aus einem keramischen, Kohlenwasserstoff-basierten Polymer-Verbundwerkstoff hergestellt.Dieses innovative Material bietet starke mechanische Eigenschaften und außergewöhnliche chemische Beständigkeit ohne die spezialisierten Produktionstechniken, die für Keramik und PTFE oft erforderlich sind.

Hauptmerkmale der Rogers TMM4 PCB


1. Dielektrische Eigenschaften
Das TMM4 PCB weist eine dielektrische Konstante (Dk) von 4,5 ± 0,045 bei 10 GHz auf, was für eine effektive Signalübertragung unerlässlich ist.,Außerdem kann die dielektrische Konstante im Bereich von 8 GHz bis 40 GHz bis zu 4,7 erreichen, was sie für verschiedene HF-Anwendungen äußerst vielseitig macht.

2. Niedriger Dissipationsfaktor
Mit einem Verlustfaktor (Df) von 0,002 bei 10 GHz minimiert das TMM4 PCB den Energieverlust während der Signalübertragung.Verbesserung der Effizienz des gesamten Systems.

3. Wärmestabilität
Das TMM4-PCB kann hohen Temperaturen mit einer Zersetzungstemperatur (Td) von 425 °C standhalten.Diese thermische Stabilität ist für Anwendungen von entscheidender Bedeutung, bei denen erhebliche thermische Belastungen auftreten können.Das Material weist außerdem eine Wärmeleitfähigkeit von 0,7 W/mK auf, was eine wirksame Wärmeableitung fördert.

4Koeffizient der thermischen Expansion (CTE)
Die CTE-Werte für das TMM4-PCB entsprechen gut dem Kupfer mit 16 ppm/K in den Achsen X und Y und 21 ppm/K in der Achse Z. Diese Übereinstimmung hilft, Verformung und Delamination zu verhindern,Sicherstellung einer zuverlässigen Leistung unter unterschiedlichen Temperaturbedingungen.

Mechanische und physikalische Eigenschaften


5Mechanische Festigkeit
Die TMM4-PCB verfügt über starke mechanische Eigenschaften, einschließlich einer Biegefestigkeit von 15,91 kpsi und einem Biegemodul von 1,76 Mpsi.Diese Eigenschaften sorgen für Langlebigkeit und Widerstandsfähigkeit gegen mechanische Belastungen, wesentlich für die Aufrechterhaltung der Integrität in anspruchsvollen Umgebungen.

6. Feuchtigkeitsabsorption
Mit einer Feuchtigkeitsabsorptionsrate von 0,07% für eine Dicke von 0,050" und 0,18% für eine Dicke von 0,125" ist das TMM4-PCB sehr widerstandsfähig gegen Umweltveränderungen, was für die Aufrechterhaltung der Leistung im Laufe der Zeit entscheidend ist.

7. Chemische Verträglichkeit
Das TMM4-PCB ist mit bleifreien Verfahren kompatibel und damit für moderne Fertigungsstandards geeignet.

PCB-Aufbau und -Konstruktion
Aufbau: 2-schichtiges starres PCB
Kupferschicht 1: 35 μm
Rogers TMM4 Kern: 0,762 mm
Kupferschicht 2: 35 μm

Abmessungen der Platte: 192 mm x 115 mm (±0,15 mm)
Mindestspuren/Räume: 5/7 mils
Mindestgröße des Löchers: 0,5 mm
Endplattendicke: 0,8 mm
Fertiges Kupfer Gewicht: 1 Unze (1,4 Mil) für Außenschichten
Durch Plattierungstärke: 20 μm
Oberflächenveredelung: Eintauchgold
Seidenmaske und Lötmaske:
Oberseite Seidenwand: Weiß
Unterseidenseide: Keine
Oberste Maske: Grün
Maske für die Unterlöte: keine

Qualitätssicherung: 100% elektrische Prüfung vor dem Versand.

Typische Anwendungen
Die Rogers TMM4 PCB ist vielseitig und eignet sich für eine Reihe von Anwendungen, darunter:

HF- und Mikrowellenkreisläufe
Kraftverstärker und -kombinatoren
Filter und Kupplungen
Satellitenkommunikationssysteme
Antennen für globale Positionierungssysteme (GPS)
Antennen mit Patch
Dielektrische Polarisatoren und Linsen
Geräte zur Prüfung von Chips
