Rogers RT / Duroid 6002 PCB Größe 130mm X 80mm 12PCS/6Typen

Dieses hochfrequente PCB basiert auf dem RT-Duroid 6002-Substrat.Sie ist die ideale Wahl für komplexe, mehrschichtige Plattenkonstruktionen.

Eigenschaften:
- Dielektrische Konstante (Dk) von 2,94 ± 0,04 für eine gleichbleibende Hochfrequenzleistung
- Ultra-niedriger Verlustfaktor von 0,0012 bei 10 GHz, mit minimalem Signalverlust
- thermischer Koeffizient von Dk von bis zu 12 ppm/°C, der die Stabilität bei Temperaturänderungen gewährleistet
- Wärmeleitfähigkeit von 0,6 W/m/K und niedrige Z-Achse CTE von 24 ppm/°C für eine zuverlässige Leistung
- Feuchtigkeitsaufnahme von nur 0,02% für eine außergewöhnliche Dimensionstabilität
- ausgezeichnete mechanische Eigenschaften und hohe Tg bei 500°C für robuste, langlebige Schaltkreise

Vorteile:
- Optimiert für eine überlegene Hochfrequenzleistung in anspruchsvollen Anwendungen
- Eine enge Dickenkontrolle und ein in der Ebene mit Kupfer abgestimmtes CTE ermöglichen zuverlässige mehrschichtige Konstruktionen
- Niedrige Abgasemissionen machen es ideal für Raumfahrt und andere sensible Umgebungen
- Außergewöhnliche Dimensionalstabilität sorgt für gleichbleibende elektrische Eigenschaften
- Robuste Konstruktion für eine Vielzahl von unternehmenskritischen Mikrowellen- und HF-Systemen

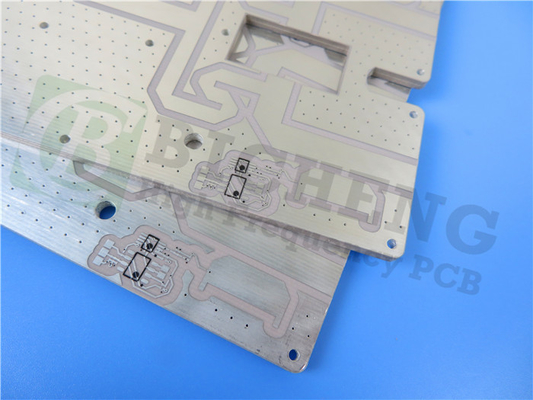

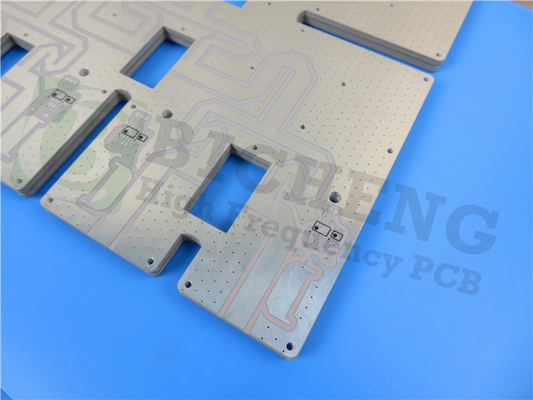

Diese 2-schichtige, 0,8 mm dicke Leiterplatte verfügt über 35 μm Kupferschichten, 0,3 mm minimale Lochgröße und eine Eintauchgoldoberfläche.Dieses PCB wird vor dem Versand umfassend getestet, um eine elektrische Integrität von 100% zu gewährleisten.

Entfalten Sie das volle Potenzial Ihrer Hochfrequenz-Designs mit dem Rogers RT/Duroid 6002 PCB.Radarsysteme, GPS-Antennen und Strahlbildnetze.

Die Leistung von Hochfrequenzanwendungen mit Rogers RT/Duroid 6002 PCBs freizuschalten

In der sich ständig weiterentwickelnden Welt der Mikrowellen- und HF-Elektronik war die Nachfrage nach leistungsstarken, zuverlässigen und thermisch stabilen Schaltkreismaterialien noch nie so groß.Da die Technologien die Grenzen der Frequenz weiter verschiebenIn diesem Fall ist die Auswahl des Druckplatten-Substrats (PCB) ein entscheidender Faktor für die Gewährleistung einer optimalen Systemleistung.ein keramisch gefülltes PTFE-Laminat, das sich in der Hochfrequenz-Designlandschaft als Game-Changer herausgestellt hat.

Dielektrische Perfektion
Im Zentrum der außergewöhnlichen Fähigkeiten des RT/Duroid 6002 liegen seine dielektrischen Eigenschaften mit einer dielektrischen Konstante (Dk) von 2,94 ± 0.04, bietet dieses Material eine bemerkenswerte Konsistenz und Präzision, die für die Aufrechterhaltung der Signalintegrität in komplexen Hochfrequenzkreisläufen unerlässlich ist.Diese enge Dk-Kontrolle führt zu einer verbesserten Impedanz-Matching, reduzierte Reflexionen und verbesserte Leistung der gesamten Schaltung.

Ebenso beeindruckend ist der ultra-niedrige Ablösungsfaktor (Df) des RT/Duroid 6002 von 0,0012 bei 10 GHz.Diese außergewöhnlich geringe Verlusttangente sorgt dafür, dass die Signalenergie effizient durch die Schaltung übertragen wirdDiese Eigenschaft ist besonders in Anwendungen von entscheidender Bedeutung, die eine hohe Leistung oder strenge Anforderungen an das thermische Management erfordern.

Wärmestabilität und Zuverlässigkeit
Die thermischen Eigenschaften des RT/Duroid 6002 zeichnen ihn durch seine niedrigen thermischen Koeffizienten von Dk (12 ppm/°C) als eine der wichtigsten Optionen für Hochfrequenzkonstruktionen aus.Dieses Material behält seine dielektrischen Eigenschaften auch bei Temperaturschwankungen, die eine gleichbleibende elektrische Leistung über einen breiten Betriebsbereich hinweg bieten.

Ergänzend zu seiner thermischen Stabilität ist die beeindruckende Dimensionsstabilität des RT/duroid 6002 mit einem niedrigen Z-Achsen-Koeffizienten der thermischen Ausdehnung (CTE) von 24 ppm/°C.mit einem in der Ebene befindlichen CTE, der eng mit Kupfer verbunden istDies verhindert Probleme wie Delamination, Verformung und thermische Mismatch, die weniger thermisch stabile Materialien plagen können.

Mechanische Robustheit und Umweltresilienz

Der RT/Duroid 6002 ist für anspruchsvolle Anwendungen konzipiert und verfügt über außergewöhnliche mechanische Eigenschaften und Umweltresilienz.Dieses Laminat kann den Einschränkungen der Hochtemperaturverarbeitung und des Rückflusses des Lötens standhalten., so dass es für eine Vielzahl von Herstellungsverfahren geeignet ist.

Darüber hinaus unterstreicht die geringe Feuchtigkeitsabsorption des RT/duroid 6002 von nur 0,02% seine Fähigkeit, die Dimensionsstabilität und die elektrische Leistung in Umgebungen mit unterschiedlichem Feuchtigkeitsgehalt zu erhalten.Dieses Attribut, verbunden mit seinen geringen Abgas-Eigenschaften,das Material zur idealen Wahl für Raumfahrt- und andere kritische Anwendungen zu machen, bei denen Umweltfaktoren die Zuverlässigkeit der Schaltung erheblich beeinflussen können.

Neue Möglichkeiten erschließen
Die außergewöhnlichen Eigenschaften des Rogers RT/duroid 6002 PCB-Substrats eröffnen eine Welt der Möglichkeiten für Hochfrequenz-Design.und die mechanische Robustheit machen es zu einer natürlichen Wahl für eine Vielzahl von Anwendungen, einschließlich:

Antennen mit Phasen-Array
Boden- und Luftradarsysteme
Antennen für das globale Positionierungssystem (GPS)
Kraft-Backplaner
Systeme zur Vermeidung von Kollisionen für kommerzielle Fluggesellschaften
Strahlbildnetze

Durch die Nutzung der Leistungsvorteile des RT/Duroid 6002 können Designer die Grenzen dessen, was in der Mikrowellen- und HF-Technik möglich ist, erweitern und neue Grenzen in der Systemeffizienz erschließen.Verlässlichkeit, und allgemeine Fähigkeiten.

Schlussfolgerung
In der dynamischen und sich ständig weiterentwickelnden Welt der Hochfrequenzelektronik zeichnet sich der Rogers RT/Duroid 6002 als wahres Kraftwerk aus.und mechanische Robustheit machen es zu einer unverzichtbaren Wahl für Designer, dieIndem sie das volle Potenzial dieses fortschrittlichen PCB-Substrats nutzen, können Ingenieure neue Leistungsniveaus, Zuverlässigkeit und Innovation erschließen.Ausbau der neuen Generation von Hochfrequenztechnologien.
