MOQ: | 1 Stück |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |
Einleitung
In der sich ständig weiterentwickelnden Welt der drahtlosen Kommunikation war die Nachfrage nach leistungsfähigen, kostengünstigen Antennenlösungen nie größer.ein renommierter Marktführer für fortschrittliche Schaltkreismaterialien, hat das RO4725JXR-PCB entwickelt, um diesem Bedarf gerecht zu werden.bietet eine erschwingliche und zuverlässige Alternative zu herkömmlichen PTFE-Laminaten.
Merkmale und Vorteile
Die RO4725JXR-PCB verfügt über eine beeindruckende Auswahl an Funktionen, die sie zu einer hervorragenden Wahl für Antennen- und HF-Anwendungen machen.Dieses Material bietet eine außergewöhnliche elektrische Leistung, mit einem niedrigen Ablassfaktor (Df) von 0,0026 bei 10 GHz und 0,0022 bei 2,5 GHz.Diese Kombination aus geringem Verlust und stabilem Dk sorgt dafür, dass Antennenentwickler erhebliche Gewinnwerte erzielen und gleichzeitig die Signaldegradation minimieren können.
Einer der wichtigsten Vorteile des RO4725JXR ist sein hervorragender Wärmefaktor der dielektrischen Konstante mit +34 ppm/°C.Diese bemerkenswerte Stabilität sorgt für eine gleichbleibende Leistung der Schaltung unter unterschiedlichen UmgebungsbedingungenAußerdem ist die CTE des Materials eng mit Kupfer übereinstimmend, wobei die X-, Y- und Z-Achsen 13 sind.9, 19, und 25,6 ppm/°C, wodurch das Risiko einer Delamination und andere Zuverlässigkeitsprobleme minimiert werden.
Zusätzlich zu seinen beeindruckenden elektrischen und thermischen Eigenschaften weist das RO4725JXR-PCB auch einen hohen Tg-Wert von mehr als 280 °C auf.mit einem Durchmesser von mehr als 20 mm,Dies ermöglicht eine nahtlose Integration in bestehende Produktionsprozesse und verringert den Bedarf an spezialisierter Handhabung und Verarbeitung.
Der RO4725JXR-PCB zeigte eine hervorragende Leistung bei passiver Intermodulation (PIM) mit Werten von -160 dBc (43 dBm 1.900 MHz-Signal).Diese niedrige PIM-Eigenschaft ist entscheidend für Antennen von Mobilfunkbasestationen und andere Hochleistungs-HF-Systeme, bei denen eine saubere Signalintegrität von größter Bedeutung ist.
Eigentum | RO4725JXR | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
Dielektrische Konstante, εr Verfahren | 2.55 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650, 2.5.5.5 | |
Dielektrische Konstante | 2.64 | Z | 1.7 GHz - 5 GHz |
Differentielle Phasenlänge Methode | |
Verlustfaktor | 0.0026 | Z | 10 GHz/23°C | IPC-TM-650, 2.5.5.5 | |
0.0022 | 2.5 GHz | ||||
Wärmefaktor von εr | +34 | Z | ppm/°C | -50°C bis 150°C | IPC-TM-650, 2.5.5.5 |
Volumenwiderstand (0,030") | 2.16 x 10^8 | MΩ•cm | - Das ist nicht wahr. | IPC-TM-650, 2.5.17.1 | |
Oberflächenwiderstand (0,030") | 4.8 x 10^7 | MΩ | - Das ist nicht wahr. | IPC-TM-650, 2.5.17.1 | |
PIM | -166 | dBc | 50 Ohm 0.060 |
43 dBm 1900 MHz |
|
Elektrische Festigkeit (0,030 ‰) | 630 | Z | V/mil | IPC-TM-650, 2.5.6.2 | |
Flexuralstärke MD | 121 (17.5) | MPa (KPSI) |
NT1 die | ASTM D790 | |
CMD | 92 (13.3) | ||||
Dimensionelle Stabilität | < 04 | X, Y | mm/m | nach dem Ätzen +E2/150°C |
IPC-TM-650, 2.4.39A |
Koeffizient der thermischen Erweiterung |
13.9 | X | ppm/°C | -55 bis 288°C | IPC-TM-650, 2.1.24 |
19.0 | Y | ||||
25.6 | Z | ||||
Wärmeleitfähigkeit | 0.38 | Z | W/mK° | 50°C | ASTM D5470 |
Feuchtigkeitsabsorption | 0.24% | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Tg | >280 | °C | IPC-TM-650 2.4.24 | ||
Td | 439 | °C | ASTM D3850 | ||
Dichte | 1.27 | gm/cm3 | ASTM D792 | ||
Kupferschalenfestigkeit | 8.5 | Schneller | 1 Unze LoPro EDC | IPC-TM-650 2.4.8 | |
Entflammbarkeit | N/A | UL94 | |||
Bleifreies Verfahren kompatibel | - Ja, das ist es. |
Anwendung und Spezifikationen
Die RO4725JXR-PCB ist ideal für eine Vielzahl von Antennen- und HF-Anwendungen geeignet, wobei der Schwerpunkt auf Antennen für Mobilfunk-Basisstationen liegt.und niedrige PIM machen es zu einer ausgezeichneten Wahl für Designer, die sowohl Kosten als auch Leistung in ihren drahtlosen Lösungen optimieren möchten.

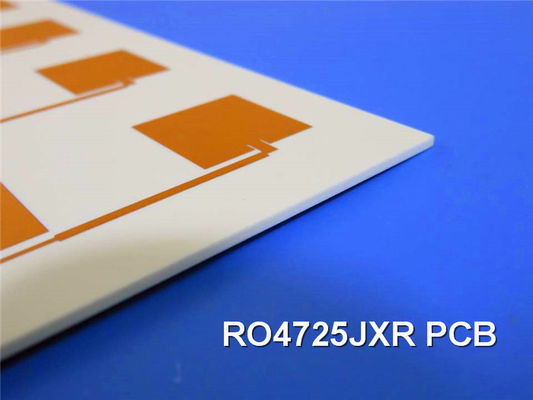

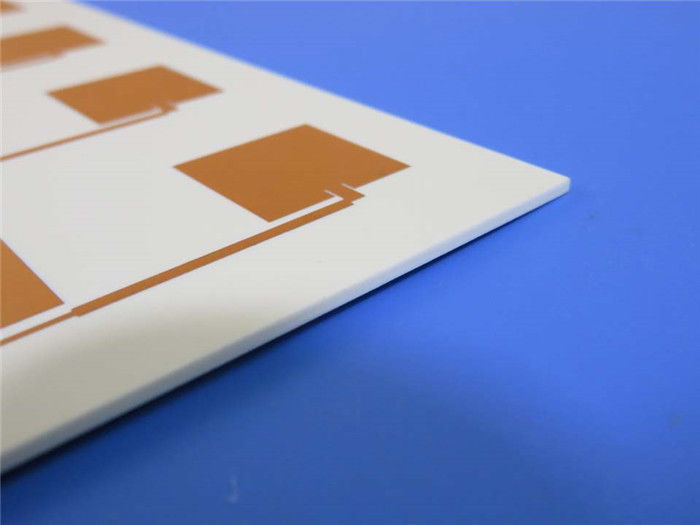

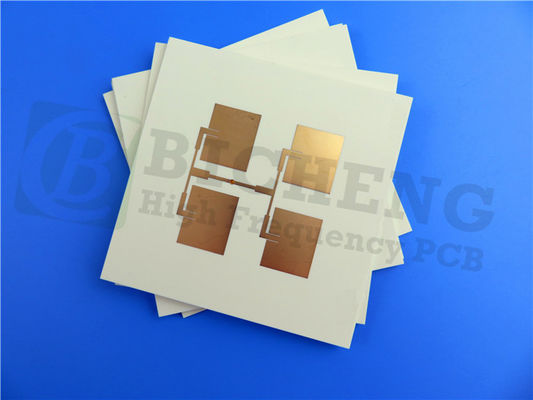

In Bezug auf die Spezifikationen handelt es sich bei dieser Leiterplatte um eine 2-schichtige starre Leiterplatte mit Abmessungen von 42,13 mm x 112,96 mm ± 0,15 mm. Die Kupferdicke beträgt 1 oz (1,4 mil) an beiden Außenschichten,und die Mindestspur ist 5/5 milDie Platte weist eine Mindestlochgröße von 0,4 mm und eine Enddicke von 0,8 mm mit einer Überzugstärke von 20 μm auf.und die Platte nach dem IPC-Klasse-2-Qualitätsstandard hergestellt wird, mit 100% elektrischer Prüfung vor dem Versand.
Schlussfolgerung
Die Rogers RO4725JXR PCB stellt eine überzeugende Alternative zu herkömmlichen PTFE-Laminaten dar, die eine einzigartige Mischung aus außergewöhnlicher HF-Leistung, thermischer Stabilität und Wirtschaftlichkeit bietet.Mit seinen robusten Eigenschaften und konsistenten Schaltkreisverhalten, ist dieses PCB bereit, eine Lösung für Antennenentwerfer und HF-Ingenieure zu werden, die ihre drahtlosen Systeme optimieren möchten.
PCB-Kapazität (TMM10) | |
PCB-Material: | Kohlenwasserstoffe / Keramik / Gewebeglas |
Bezeichnung: | RO4725JXR |
Dielektrische Konstante: | 2.55 |
Anzahl der Schichten: | Einseitige Leiterplatten, Doppelseitige Leiterplatten, Mehrschichtliche Leiterplatten, Hybridleiterplatten |
Dielektrische Dicke: | 30.7mil ((0.780mm), 60.7mil (1.542mm) |
Kupfergewicht: | 1 Unz (35 μm), 2 Unz (70 μm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Rot, Gelb, Weiß usw. |
Oberflächenveredelung: | Immersionsgold, HASL, Immersionssilber, Immersionstin, Bares Kupfer, OSP, ENEPIG, reines Gold usw. |
