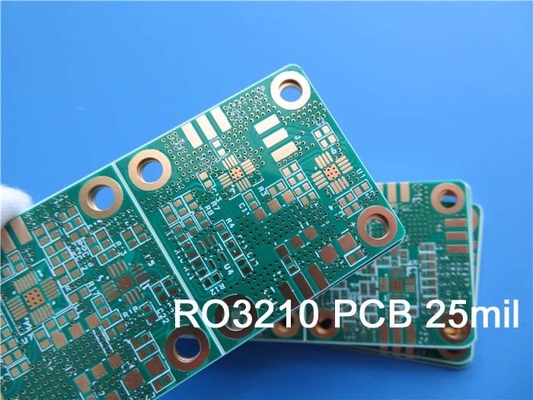

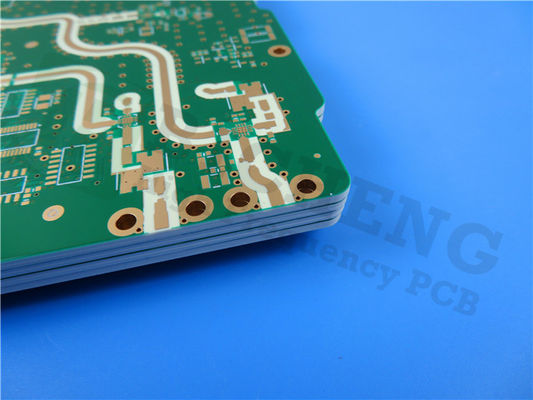

Immersion Gold angepasste PCB 2L RO3210 25mil

Wir präsentieren unsere neu gelieferte Leiterplatte, eine hochmoderne Lösung, die überlegene Materialien, sorgfältige Konstruktion und außergewöhnliche Leistung kombiniert.Dieses PCB ist für die Anforderungen der modernen Elektronik ausgelegt, die Zuverlässigkeit, Präzision und Vielseitigkeit für eine Vielzahl von Anwendungen bietet.

Der Kern dieses PCBs ist das Rogers RO3210 Material, ein keramisch gefülltes PTFE, verstärkt mit gewebter Glasfaser.Selbst in schwierigen UmgebungenMit einem DK-Wert von 10,2 bei 10 GHz/23°C und einem niedrigen Ablösungsfaktor von 0,0027 bei derselben Frequenz gewährleistet diese Leiterplatte eine hervorragende Signalintegrität und eine effiziente Stromübertragung.

Um extremen Temperaturen standzuhalten, verfügt das PCB über eine hohe Zersetzungstemperatur (Td) von über 500 °C, was seine strukturelle Integrität und Leistung auch unter rauen Bedingungen gewährleistet.Fehlerfreies Funktionieren im Temperaturbereich von -40 °C bis +85 °C, ist dieses PCB für verschiedene Industriezweige und Anwendungen geeignet.

Das Stack-Up dieses PCB besteht aus zwei Schichten, die eine kompakte und effiziente Konstruktionslösung bieten.Sicherstellung einer optimalen elektrischen Leistung und mechanischer StabilitätDie Endplatte hat eine Dicke von 0,76 mm, wodurch eine Balance zwischen Langlebigkeit und Flexibilität erreicht wird.

Die Präzision ist ein wichtiger Aspekt der Konstruktion dieser Leiterplatte.Dieses PCB bietet Platz für komplizierte Schaltkreis-Designs und ermöglicht die Platzierung von Komponenten mit hoher DichteDie Abwesenheit von Blindvias vereinfacht den Herstellungsprozess und sorgt für Kosteneffizienz.

Die Oberfläche dieser Leiterplatte besteht aus Eintauzgold, das eine zuverlässige und korrosionsbeständige Beschichtung bietet, die eine hervorragende Schweißfähigkeit fördert.mit einer ansprechenden und schützenden SchichtDarüber hinaus werden sowohl die oberen als auch die unteren Seidenblätter für eine saubere und minimalistische Ästhetik weggelassen.

Um höchste Qualität und Funktionalität zu gewährleisten, wird jede Leiterplatte vor dem Versand einem elektrischen Test unterzogen.Dieses strenge Prüfverfahren gewährleistet, dass das PCB strenge Standards erfüllt und in realen Anwendungen einwandfrei funktioniert.

Mit einer beeindruckenden Komponentenzahl von 122 bietet diese Leiterplatte ausreichend Platz für verschiedene elektronische Elemente.und 12 unteren SMT-PadsDie Anwesenheit von 212 Leitungen und 9 gut definierten Netzen erleichtert eine effiziente Signalvermittlung und ermöglicht nahtlose Verbindungen.

Die Leiterplatte wird im Gerber RS-274-X-Format geliefert, einem weithin anerkannten Industriestandard, der die Kompatibilität mit den meisten Designsoftware und Fertigungsprozessen gewährleistet.Das PCB entspricht der IPC-Klasse-2-Norm, die höchste Qualität und Zuverlässigkeit gewährleisten.

Für technische Anfragen oder Fragen wenden Sie sich bitte an Ivy unter sales10@bichengpcb.KommentarUnser engagiertes Team ist bereit, Ihnen außergewöhnliche Unterstützung und Anleitung zu bieten, um eine nahtlose Integration unserer fortschrittlichen PCB-Technologie in Ihre Projekte sicherzustellen.

RO3210: Ein umfassender Überblick über seine wichtigsten Eigenschaften

RO3210 ist ein fortschrittliches und leistungsstarkes Material, das aufgrund seiner außergewöhnlichen elektrischen und thermischen Eigenschaften in verschiedenen Branchen weit verbreitet ist.Dieser Artikel enthält eine eingehende Analyse der wichtigsten Merkmale von RO3210, wie in seinem Datenblatt dargelegt.

Dielektrische Konstante (εr):
Die dielektrische Konstante von RO3210 variiert je nach Herstellungsprozess mit einem Wert von 10,2 ± 0,5 für die prozessbasierte Messung bei 10 GHz und 23 °C gemäß IPC-TM-650 2.5.5.5 Klemmstreifen: Die konstruktionsbasierte Messung ergibt eine dielektrische Konstante von 10,8 im Frequenzbereich von 8 GHz bis 40 GHz, bestimmt durch die Differentialphasenlänge-Methode.

Verwüstungsfaktor (tan δ):
RO3210 weist einen geringen Ablösungsfaktor mit einem Wert von 0,0027 bei 10 GHz und 23 °C nach IPC-TM-650 2 auf.5.5.5Dieses Merkmal zeigt, daß das Material den Energieverlust während der Signalübertragung minimiert und somit für Hochfrequenzanwendungen geeignet ist.

Wärmefaktor von εr:
Der thermische Koeffizient der dielektrischen Konstante beträgt -459 ppm/°C für RO3210 bei 10 GHz über einen Temperaturbereich von 0 °C bis 100 °C, gemäß IPC-TM-650 2.5.5.5Diese Eigenschaft unterstreicht die Stabilität und Zuverlässigkeit des Materials bei unterschiedlichen Temperaturen.

Dimensionelle Stabilität:
RO3210 weist eine ausgezeichnete Dimensionsstabilität auf, mit einem Wert von 0,8 mm/m sowohl in der X- als auch in der Y-Richtung unter COND A-Bedingungen, wie in ASTM D257 festgelegt.Diese Eigenschaft stellt sicher, dass das Material seine Form und Größe unter verschiedenen Betriebsbedingungen beibehält, was zu einer präzisen Herstellung und zuverlässigen Leistung beiträgt.

Elektrische Eigenschaften:
- Volumenwiderstand: RO3210 weist unter COND A-Bedingungen nach IPC 2 einen hohen Volumenwiderstand von 10^3 MΩ·cm auf.5.17.1Diese Eigenschaft zeigt seine hervorragenden Isolierfähigkeiten, die ihn für Anwendungen geeignet machen, die eine elektrische Isolierung erfordern.
- Oberflächenwiderstand: mit einem Oberflächenwiderstand von 10^3 MΩ unter COND A-Bedingungen, wie in IPC 2 angegeben.5.17.1, bietet RO3210 eine effektive Oberflächeneinsulation.

Mechanische Eigenschaften:
- Zugmodul: RO3210 verfügt über einen Zugmodul von 579 kpsi (MD) und 517 kpsi (CMD) bei 23°C gemäß ASTM D638.die zu seiner Langlebigkeit bei anspruchsvollen Anwendungen beiträgt.
- Wasserabsorption: RO3210 weist eine minimale Wasserabsorption auf, mit einem Wert unter 0,1% unter D24/23-Bedingungen, gemäß IPC-TM-650 2.6.2.1Diese Eigenschaft gewährleistet die Stabilität und Zuverlässigkeit des Materials bei Exposition gegenüber feuchten Umgebungen.

Thermische Eigenschaften:
- Spezifische Wärme: RO3210 hat eine spezifische Wärmekapazität von 0,79 J/g/K, berechnet anhand seiner Zusammensetzung.Da es hilft, die Fähigkeit des Materials zu bestimmen, Wärme zu speichern und freizusetzen.
- Wärmeleitfähigkeit: Mit einer Wärmeleitfähigkeit von 0,81 W/m/K bei 80°C, wie in ASTM C518 angegeben, weist RO3210 gute Wärmeübertragungsmerkmale auf.für Anwendungen geeignet, die eine effiziente Wärmeableitung erfordern.

Koeffizient der thermischen Ausdehnung:
RO3210 hat einen Wärmeausdehnungskoeffizienten (CTE) von 13 ppm/°C in der X-Richtung und 34 ppm/°C in der Y- und Z-Richtung bei 23°C/50% RH, gemäß IPC-TM-650 2.4.4.1Diese Eigenschaft zeigt die Fähigkeit des Materials an, thermischen Kreisläufen ohne signifikante Abmessungsänderungen standzuhalten.

Andere Eigenschaften:
- Td: RO3210 hat eine Zersetzungstemperatur (Td) von 500°C, bestimmt durch TGA-Prüfungen nach ASTM D3850.Diese Eigenschaft zeigt die thermische Stabilität des Materials und seine Widerstandsfähigkeit gegen hohe Temperaturen..


- Dichte: Die Dichte von RO3210 beträgt 3,0 gm/cm3, was eine Angabe seiner Masse pro Volumeneinheit gibt.


- Kupferschalenfestigkeit: RO3210 zeigt eine Kupferschalenfestigkeit von 11,0 pli, wenn es nach IPC-TM-2 mit 1 Unze EDC nach Schweißschwimmen getestet wird.4.8Diese Eigenschaft zeigt seine starke Haftung an Kupfersubstraten in elektronischen Anwendungen.


- Entflammbarkeit: RO3210 ist nach der Flammbarkeitsnorm UL 94 als V-0 eingestuft, was auf seine ausgezeichneten Flammschutz-Eigenschaften hinweist.
- Bleifreier Prozesskompatibel: RO3210 ist mit bleifreien Prozessen kompatibel, wodurch es umweltfreundlich ist und den modernen Fertigungsvorschriften entspricht.

Zusammenfassend ist RO3210 ein vielseitiges Material mit hervorragenden elektrischen, thermischen und mechanischen Eigenschaften.Die hohe dielektrische Konstante und Stabilität machen sie ideal für Hochfrequenzanwendungen.Darüber hinaus trägt seine ausgezeichnete Dimensionalstabilität, seine elektrischen Isolations-Eigenschaften und seine starke Haftung an Kupfersubstraten zu seiner Zuverlässigkeit in verschiedenen Industriezweigen bei.Mit seiner thermischen StabilitätRO3210 ist eine zuverlässige Wahl für Anwendungen, die ein ausgezeichnetes Wärmemanagement erfordern.die Kompatibilität mit bleifreien Verfahren gewährleistet die UmweltkonformitätInsgesamt machen die außergewöhnlichen Eigenschaften von RO3210 es zu einem bevorzugten Werkstoff im Bereich der fortgeschrittenen Elektronik und anderer Industrien, die Hochleistungsmaterialien benötigen.
