| Grundmaterial: | RO4350B+FR-4 | Schichtzählung: | 10 Schichten |
|---|---|---|---|
| PWB-Stärke: | 1.7mm | PWB-Größe: | 210 x 85mm=1PCS |
| Lötmittelmaske: | Rot | Silkscreen: | Weiß |
| Kupfernes Gewicht: | Äußere innere Schicht 18 der Schicht 35 um/um | Oberflächenende: | Immersions-Gold |
| Hervorheben: | 10 Schicht HDI PWB-Brett,1.7mm HDI PWB-Brett,1.7mm 10 Schicht PWB |
||

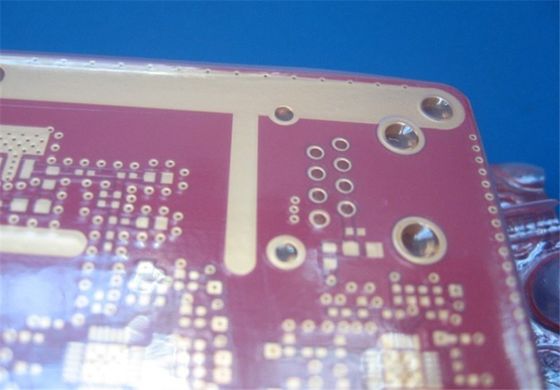

Hybrides 10-Layer hybrides PWB PWB-Rogers RO4350 6.6mil+FR4 mit roter Lötmittel-Maske und Immersions-Gold
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Heute sprechen wir über eine Art 10 Schicht hybrides PWB errichteten auf RO4350B und FR-4. Dieses Brett wird für hohe Gewinnanwendungen verwendet.
Das Brett ist wirklich einfach, weil es nur durch die Löcher gibt, die jeder Schicht angeschlossen werden. Fertige Höhe ist 1.7mm dick. Auflagen und Löcher sind das überzogene Immersionsgold, die Oberfläche ist mit roter Lötmittelmaske. Sie hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 20 Bretter für Versand verpackt.
Anwendungen
Vorverstärker-, WiFi-Verstärker, Relaisstationen und Rf-Transceiver etc.
Unsere Vorteile
1) Helfen Sie Ihnen Fokus auf Ihren Kernkompetenzen auf Forschung und Entwicklung, Verkäufen und Marketing;
2) 30000-Quadratmeter-Monatsfähigkeit;
3) Das Treffen Ihres PWBs braucht vom Prototyp zur Massenproduktion;
4) Schnell und pünktliche Lieferung;
5) IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL bestätigte Fabrik.
Parameter- und Leistungsblatt
| PWB-GRÖSSE | 210 x 85mm=1PCS |
| BRETT-ART | |
| Zahl von Schichten | Mehrschichtiges PWB, 10 Schicht PWB |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | JA |
| SCHICHT STACKUP | Kupfer ------- Oberschicht 35um (1oz) +plate |
| RO4350B-Kern 0.168mm | |
| Kupfer ------- 18um (0.5oz) MidLayer 1 | |
| RO4450F Prepreg (2x0.1) 0.2mm | |
| Kupfer ------- 18um (0.5oz) MidLayer 2 | |
| RO4350B-Kern 0.168mm | |
| Kupfer ------- 18um (0.5oz) MidLayer 3 | |
| RO4450F Prepreg (2x0.1) 0.2mm | |
| Kupfer ------- 18um (0.5oz) MidLayer 4 | |
| RO4350B-Kern 0.168mm | |
| Kupfer ------- 18um (0.5oz) MidLayer 5 | |
| RO4450F Prepreg (2x0.1) 0.2mm | |
| Kupfer ------- 18um (0.5oz) MidLayer 6 | |
| RO4350B-Kern 0.168mm | |
| Kupfer ------- 18um (0.5oz) MidLayer 7 | |
| FR-4 pregpreg 0.1mm | |
| Kupfer ------- 18um (1oz) MidLayer 8 | |
| FR-4 Kern 0.1mm | |
| Kupfer ------- Schicht 35um (1oz) +plate BOT | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | 5.9mil/5.9mil |
| Minimale/maximale Löcher: | 0.3mm/3.8mm |
| Zahl von verschiedenen Löchern: | 16 |
| Zahl von Bohrlöchern: | 11385 |
| Zahl von Ausfräsungen: | 0 |
| Zahl von internen Ausschnitten: | 0 |
| Widerstand-Steuerung | nein |
| BRETT-MATERIAL | |
| Glasepoxid: | RO4350B, RO4450B mischte mit FR-4 TG>135 |
| Abschließende Folie extern: | 1.5oz |
| Abschließende Folie intern: | 0.5oz |
| Abschließende Höhe von PWB: | 1.7mm ±0.17 |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Immersions-Gold (Nickel 17,7%) 2µ“ über 100µ“ |
| Löten Sie Maske, auf zuzutreffen: | Spitzen- und unter, Minimum 12micon. |
| Lötmittel-Masken-Farbe: | Rot |
| Lötmittel-Masken-Art: | LPSM |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | SPITZEN- und unter. |
| Farbe der Teillegende | Weiß, S-380W, Taiyo Supplied. |
| Hersteller Name oder Logo: | Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
| ÜBER | Überzogen durch Loch (PTH), über tented. |
| FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" (0.15mm) |
| Brettüberzug: | 0,0030" (0.076mm) |
| Bohrgerättoleranz: | 0,002" (0.05mm) |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
