| Ausgangsmaterial: | TLX-6 | Anzahl der Schichten: | 2 Schichten |
|---|---|---|---|
| PCB-Dicke: | 1.6 mm | PCB-Größe: | 150 x 100mm=1PCS |
| Seidenfilter: | Schwarz | Kupfergewicht: | 1 Unze |
| Oberflächenbearbeitung: | Immersionsgold | ||
| Hervorheben: | PWB-Brett Rf-62mil,Immersions-Gold-Rf-PWB-Brett |
||
TLX bietet Zuverlässigkeit in einer Vielzahl von HF-Anwendungen.Es eignet sich für Mikrowellenkonstruktionen mit geringer Schichtzahl.
TLX ist ein PTFE-basiertes Glasfaserlaminat, ideal für den Einsatz in Radarsystemen, Mobilfunkkommunikation, Mikrowellen-Testgeräten, Mikrowellenübertragungsgeräten und HF-Komponenten.
TLX ist ein Arbeitspferd in der RF-Mikrowellen-Substratwelt, wo die Glasfaser mechanische Verstärkung bietet, wo immer ein Substrat schwere Umgebungen erlebt, wie:Schleichwiderstand für PCB, die an einem Gehäuse verschraubt sind und bei einem Weltraumstart auf hohe Vibrationswerte stoßen, hohe Temperaturbelastung in Motorenmodulen, Strahlungsbeständigkeit im Weltraum,Antenne für Kriegsschiffe, die sich extremen Umgebungen auf See unterziehen, und Substrat für Höhenmessgeräte, die während des Fluges einen weiten Temperaturbereich erkennen.
Es gibt TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) und TLX-6 (dk2.65) in der TLX-Familie.TLX-9 beträgt 0.05mm bis 6.35mm (2mil - 250mil), TLX-8 reicht von 0.064mm bis 6.35mm (2.5mil bis 250mil), TLX-7 reicht von 0.089mm bis 6.35mm (3.5mil - 250mil), TLX-6 reicht von 0.089mm bis 6.35mm (3.5mil bis 250mil).

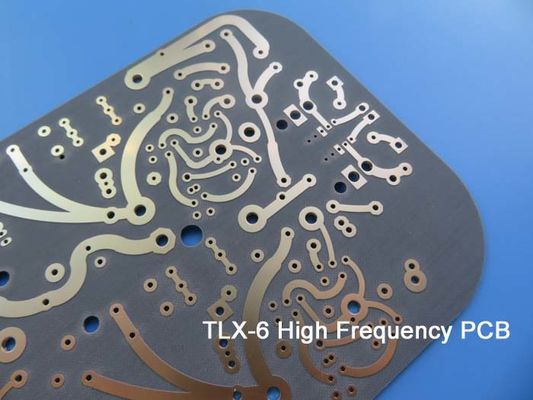

TLX-6-PCBs sind wegen ihrer hervorragenden mechanischen und thermischen Eigenschaften beliebt, die sie für Hochleistungs-elektronische Anwendungen ideal machen.und andere Formen mechanischer Belastungen, was für die Langlebigkeit elektronischer Geräte entscheidend ist.
Das TLX-6-PCB-Material hat eine niedrige und stabile DK, die eine gleichbleibende Signalübertragung in verschiedenen elektronischen Anwendungen gewährleistet.die sie zu einer ausgezeichneten Wahl für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit macht.
Die UL 94 V-O-Klassifizierung von TLX-6-PCBs bedeutet, dass sie eine hohe Flammfestigkeit aufweisen, was für die Sicherheit elektronischer Geräte im Brandfall von entscheidender Bedeutung ist.
TLX-6-PCBs verfügen über eine streng kontrollierte DK, was sie ideal für elektronische Anwendungen wie Antennen, Kopplungen, Splitter, Verstärker, Mischer und Filter macht.wenn eine präzise Signalübertragung unerlässlich istDieses Material eignet sich auch für passive Komponenten wie Widerstände, Kondensatoren und Induktoren.
DK TLX-6
| Typ | DK | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| Die in Anhang I der Verordnung (EU) Nr. 575/2013 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 575/2013 zu entnehmen. | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| Die Bezeichnung "TRF-41" | 4.10 | |
| Der Typ TRF-43 | 4.30 | |
| Die Bezeichnung "TRF-45" | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 | |
PCB-Spezifikationen
| PCB-Größe | 150 x 100 mm = 1 PCS |
| TYPE des Boards | Doppelseitige PCB |
| Anzahl der Schichten | 2 Schichten, PTH |
| Oberflächenbefestigungskomponenten | - Ja, das ist es. |
| Durch Lochkomponenten | Nein |
| Layer Stackup | Kupfer ------- 35um ((1 oz) + Platten-TOP-Schicht |
| TLX-6 1,575 mm | |
| Kupfer ------- 35um ((1 oz) + Platte BOT Schicht | |
| Technik | |
| Mindestspuren und Raum: | 15 Mil / 10 Mil |
| Mindest- und Höchstlöcher: | 0.3 mm / 2,0 mm |
| Anzahl der verschiedenen Löcher: | 1 |
| Anzahl der Bohrlöcher: | 1 |
| Anzahl der geschliffenen Schlitze: | 0 |
| Anzahl der inneren Ausschnitte: | 0 |
| Impedanzkontrolle: | Nein |
| Zahl des Goldfingers: | 0 |
| BORT-Material | |
| Epoxiglas: | TLX-6 1,575 mm |
| Endfolie äußerlich: | 1.5 Unzen |
| Endfolie im Inneren | N/A |
| Endhöhe der PCB: | 1.6 mm ± 10% |
| Beschichtung und Beschichtung | |
| Oberflächenbearbeitung | Immersionsgold |
| Lötmaske gilt für: | N/A |
| Farbe der Lötmaske: | Nein |
| Typ der Lötmaske: | N/A |
| Kontur/Schnitt | Routing |
| Markierung | |
| Seite der Komponentenlegende | Top |
| Farbe der Komponentenlegende | Schwarz |
| Herstellername oder -logo: | Auf der Tafel in einem Dirigenten und mit Beinen markiert |
| Durch | Keine Durchlöchert (NPTH), Mindestgröße 0,3 mm. |
| BEMERKUNG der Entflammbarkeit | UL 94-V0 Genehmigung MIN. |
| Dimensionstoleranz | |
| Ausmaß des Umrisses: | 0.0059" |
| Plattierung: | 0.0029" |
| Toleranz für Bohrungen: | 0.002" |
| TEST | 100% elektrischer Test vor der Lieferung |
| Art der zu liefernden Kunstwerke | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| Dienstleistungsbereich | Weltweit, weltweit. |
