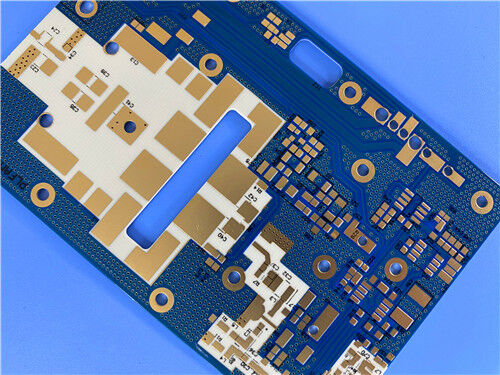

0.2mm RO4350B LoPro PCB Doppelschicht mit blauer Lötmaske

Auf der Suche nach einem kostengünstigen 2-Schicht-RigidHF-PCBdie eine überlegene Hochfrequenzleistung und Signalintegrität bietet?Diese 2-Schicht starre RF-PCB ist aus RO4350B Low Profile®, einem von Rogers entwickelten Laminat, gefertigt und verfügt über eine Oberflächenfinish mit Immersion GoldDiese PCB entspricht den IPC-Qualitätsstandards der Klasse 2 und bietet eine gleichbleibende, zuverlässige Leistung für kritische Anwendungen wie z. B. Antennen von Mobilfunkstationen, Hochgeschwindigkeits-Digitalgeräte,und Satelliten-LNBMit einem Fokus auf geringen Leiterverlust, flexiblen Konstruktionsfähigkeiten und kosteneffizienter Fertigung ist es die optimale Wahl für Ingenieure und Beschaffungsteams, die eine hohe Leistung suchen.mit einer Breite von mehr als 10 mm,.

PCBSpezifikations

PCB-Stack-Aufstellung

Artwork Format und Verfügbarkeit

Artwork Format: Lieferung in Gerber RS-274-X

Verfügbarkeit: Weltweit Wir liefern weltweiten Versand, um den Bedürfnissen von Ingenieuren und Herstellern auf der ganzen Welt gerecht zu werden, mit Lieferzeiten, die den Industriestandards entsprechen.

RO4350B Niedrigprofil-Substrat: Der Schlüssel zu hochfrequenten, kostengünstigen Leistungen

Rogers® RO4350B Low Profile Laminat dient als Eckpfeiler für die außergewöhnliche Hochfrequenzleistung und Kosteneffizienz von PCB®.für die Anforderungen moderner HF- und digitaler Anwendungen konzipiert:

RO4350B Low-Profile-Laminate nutzen eine proprietäre Rogers-Technologie, die es ermöglicht, umgekehrt behandelte Folie mit dem Standard-RO4350B-Dielectric zu binden.Dieses innovative Design schafft ein Laminat mit geringem Leiterverlust, wodurch der Einsatzverlust und die Signalintegrität verbessert werden, während alle wertvollen Eigenschaften des Standard-Laminatsystems RO4350B beibehalten werden.RO4350B Kohlenwasserstoffkeramische Laminate sind speziell entwickelt, um eine überlegene Hochfrequenzleistung sowie eine kosteneffiziente Schaltung herzustellenDas Ergebnis ist ein Material mit geringem Verlust, das mit Standardprozessen Epoxyd-/Glas (FR-4) hergestellt werden kann.- die Notwendigkeit eines spezialisierten Zubereitungsmittels wie Natriumetch ̊ zu beseitigen und so die Herstellungskosten erheblich zu senken.

Hauptmerkmale von RO4350B Low Profile PCB

RO4350B Low Profile bietet hervorragende elektrische und mechanische Eigenschaften, die speziell für hochfrequente, kostensensitive Anwendungen entwickelt wurden, einschließlich:

Dielektrische Konstante: 3,48 +/- 0,05 bei 10 GHz/23°C

Dissipationsfaktor: 0,0037 bei 10 GHz/23 °C

Hochtemperaturleistung: Td > 390°C, hohe Tg größer als 280°C (TMA)

Hohe Wärmeleitfähigkeit: 0,69 W/mK

Niedriger Z-Achse Koeffizient der thermischen Ausdehnung: 32 ppm/°C

Koeffizient der thermischen Ausdehnung nach Kupfer (-55 bis 288°C): X-Achse 10 ppm/°C, Y-Achse 12 ppm/°C, Z-Achse 32 ppm/°C

UL 94-V0 Entflammbarkeit erfüllt strenge Brandschutznormen für elektronische Geräte

Bleifreier Prozess kompatibel mit weltweiten Umweltvorschriften und modernen Herstellungsverfahren

Hauptvorteile von RO4350B Low Profile PCB

Das RO4350B Low Profile Substrat bietet Ingenieuren und Herstellern zahlreiche Vorteile, darunter:

Ein geringerer Einsatzverlust ermöglicht höhere Betriebsfrequenzentwürfe (sogar über 40 GHz) Erweiterung des Anwendungsbereichs für Hochfrequenzprojekte

Verringerte passive Intermodulation (PIM) für Basisstation-Antennen

Verbesserte thermische Leistung aufgrund geringerer Leiterverluste Verlängerung der Lebensdauer und Zuverlässigkeit von Bauteilen

Mehrschicht-PCB-Fähigkeit Anbieten von Designflexibilität für komplexe, dichte Schaltungen

Flexibilität der Konstruktion  Anpassung an verschiedene Anforderungen an HF- und digitale Anwendungen

Hochtemperaturverarbeitung Kompatibel mit strengen Produktions- und Betriebsbedingungen

Befriedigt die Umweltprobleme

CAF-resistent

Anwendungen

RO4350B Low Profile 2-Schicht-RF-PCB ist speziell für Hochfrequenz- und kostengünstige Anwendungen entwickelt, einschließlich:

• Digitale Anwendungen wie Server, Router und Hochgeschwindigkeits-Backplanes
• Antennen und Leistungsverstärker für zelluläre Basisstationen
• LNB (Low Noise Blocks) für Satelliten zur direkten Übertragung
• RFID-Kennzeichen
