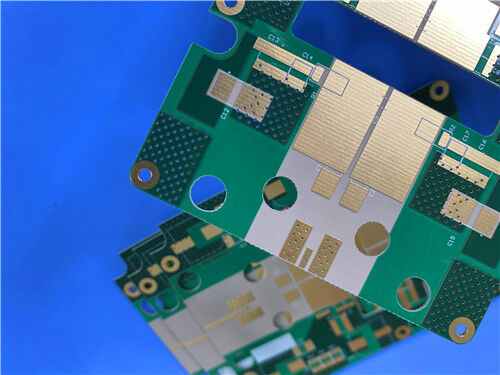

Diese Leiterplatte verwendet WL-CT440 als Basismaterial, enthält eine Oberflächenfinish mit Immersion Gold und entspricht streng den IPC-Klasse-2-Qualitätsanforderungen.als 2-schichtige starre Struktur mit einem.254mm (10 mil) WL-CT440 Substratkern, ist zugeschnitten, um die hohen Frequenz, Low-Loss Leistungsanforderungen der Luft- und Raumfahrt, Radar und Satellitenkommunikationssysteme zu erfüllen.
PCB-Spezifikationen
| Konstruktionsparameter |
Spezifikation |
| Ausgangsmaterial |
WL-CT440 (Hochfrequenzmaterial aus Kohlenwasserstoffharz, Keramik und Glasfaser) |
| Anzahl der Schichten |
2 Schichten starre Konfiguration |
| Abmessungen des Boards |
56.5 mm × 89,65 mm pro Einheit mit einer Abmessungstoleranz von ±0,15 mm |
| Mindestspuren-/Raumbereich |
Mindestspurenbreite von 6 mil und Abstand von 7 mil |
| Mindestgröße des Lochs |
0.35mm |
| Blinde Wege |
Nicht verwendet |
| Endplattendicke |
0.3 mm |
| Fertiges Kupfergewicht |
1 oz (1,4 ml) auf beiden äußeren Schichten |
| Durch Plattierungstärke |
20 μm |
| Oberflächenbearbeitung |
Immersionsgold |
| Seidenfilter |
Weiße Seidenfarbe auf der Oberschicht |
|
Lötmaske
|
Grüne Lötmaske auf der oberen Schicht |
| Qualitätskontrolle |
100%ige elektrische Prüfung vor der Verbringung |
Stack-Aufstellung
| Name der Schicht |
Material |
Stärke |
| Oberste Kupferschicht (Copper_layer_1) |
Kupfer |
35 μm |
| Substratkern |
WL-CT440 |
0.254mm (10 Mil) |
| Unterste Kupferschicht (Copper_layer_2) |
Kupfer |
35 μm |
WL-CT440 Material Einführung
Das WL-CT440 von Wangling ist ein thermostatisches hochfrequentes Kupfer-Claviert-Laminat (CCL) auf der Basis von Harz mit einer organischen Polymer-Keramik-Glasfaser-Stoffverstärkung.Die dielektrische Schicht besteht aus Kohlenwasserstoffharz, keramische Füllstoffe und Glasfaserkleidung, die eine Leistung mit geringen Verlusten bieten, die strengen Hochfrequenz-Designkriterien entspricht.eine vereinfachte Verarbeitung im Vergleich zu PTFE-basierten Materialien bietet und gleichzeitig eine verbesserte Stabilität und Konsistenz der Schaltkreise gewährleistetEs dient als leistungsfähige Alternative zu gleichwertigen Fremdstoffen.
Die synergistische Kombination aus Kohlenwasserstoffharz und Verbundkeramik verleiht dem WL-CT440 außergewöhnliche Eigenschaften bei geringen Verlusten, hohem Temperaturwiderstand und thermischer Stabilität.Diese Materialreihe verfügt über stabile Temperaturkoeffizienten der dielektrischen Konstante (TCDK) und des dielektrischen Verlustes, einen geringen Wärmeausdehnungskoeffizienten (CTE) und eine Glasübergangstemperatur (Tg) von mehr als 280°C, wodurch er für Hochfrequenzanwendungen in rauen Betriebsumgebungen geeignet ist.
WL-CT440 Materialmerkmale
| Kategorie |
Merkmal |
Spezifikation |
| Elektrische Eigenschaften |
Dielektrische Konstante (Dk) |
4.1 bei 10 GHz/23°C |
| Verlustfaktor |
00,005 bei 10 GHz |
| Wärmeeffizienz |
Glasübergangstemperatur (Tg) |
280°C |
| TCDK |
-21 ppm/°C |
| Wärmeleitfähigkeit |
0.66 W/mK |
| CTE (Achsen XYZ) |
14/18/35 ppm/°C (verglichen mit Kupfer) |
| Körperliche Eigenschaften |
Feuchtigkeitsabsorption |
0.12% |
| Flammbarkeit |
UL 94-V0 |
WL-CT440 Materialvorteile
- Überlegene Leistung bei geringen Verlusten: Die Kohlenwasserstoffharz- und Verbundkeramikformulierung liefert einen geringen Ablösungsfaktor, der für eine hochfeste Hochfrequenzsignalübertragung von entscheidender Bedeutung ist.
-FR4-Prozess-kompatibel: Kompatibel mit Standard-FR4-Fertigungsabläufen, die die Produktion im Vergleich zu PTFE-Materialien vereinfachen und gleichzeitig eine gleichbleibende Leistung der Schaltung gewährleisten.
- Aussergewöhnliche thermische Stabilität: Ein hoher Tg (280°C) und ein stabiles TCDK sorgen für einen zuverlässigen Betrieb in extremen Temperaturen.
- Kupfer-Matched CTE: Der mit Kupfer ausgerichtete Wärmeausdehnungskoeffizient minimiert die thermische Belastung und erhöht die langfristige strukturelle und elektrische Zuverlässigkeit.
Typische Anwendungen
- Luft- und Raumfahrtausrüstung
- Mikrowellen- und Antennensysteme
- Strahlbildnetze
- Radarsysteme
-Satelliten und Navigation
- Leistungsverstärker.
Qualität und Verfügbarkeit
Dieses PCB entspricht den IPC-Klasse-2-Qualitätsstandards und gewährleistet eine gleichbleibende Zuverlässigkeit für Luft- und Raumfahrt-, Militär- und Hochfrequenzelektroniksysteme.Unterstützung der globalen Projektbedürfnisse und Sicherstellung einer rechtzeitigen Umsetzung.
