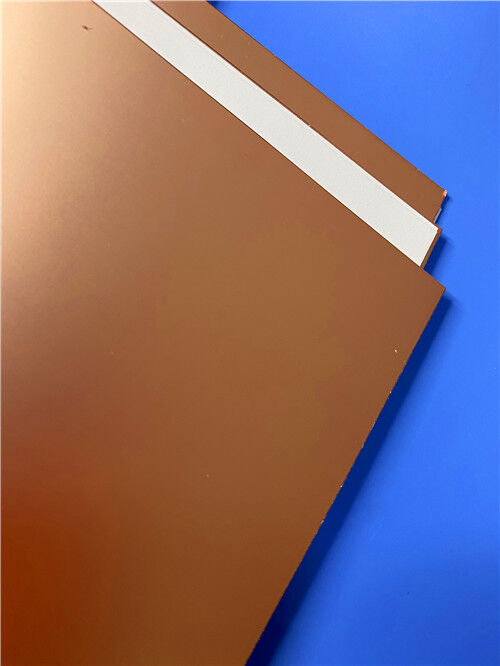

IsoClad 917 RF Kupferkaschierte Laminatplatte
  • Name

IsoClad 917 RF Kupferkaschierte Laminatplatte

MOQ: 1Stk
Preis: USD9.99-99.99
Standardverpackung: Vakuumbeutel+Kartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Stück pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-332.V1.0
Teilenummer:
IsoClad 917
Laminatstärke:
0,787 mm 1,575 mm
Laminatgröße:
12"X18"(305X457mm); 24" x 18" (610 x 457 mm);
Kupfergewicht:
0,5 Unzen (0,018 mm) 1 Unzen (0,035 mm)
Hervorheben:

RF kupferkaschierte Laminatplatte

,

IsoClad 917 Laminatplatte

,

Kupferplattiertes Laminat mit Garantie

Produktbeschreibung

IsoClad 917-Laminate sind nicht gewebte Glasfaser-PTFE-Verbundwerkstoffe, die für Leiterplatten hergestellt wurden.Durch ihre nicht gewebte Verstärkung eignen sie sich für Anwendungen, bei denen der Endkreislauf geformt oder gebogen werden muss, wie z. B. in konformen oder "Wrap-around"-Antennen.



Mit längeren zufälligen Fasern und einem firmeneigenen Herstellungsprozess,IsoClad-Laminate bieten im Vergleich zu anderen nicht gewebten Glasfaser-/PTFE-Materialien mit ähnlichen dielektrischen Eigenschaften eine größere Dimensionsstabilität und eine überlegene dielektrische Konstante.



IsoClad 917-Laminate (Er=2.17, 2.20) verfügen über ein niedriges Glasfaser-PTFE-Verhältnis und bieten die niedrigste verfügbare dielektrische Konstante und den niedrigsten Ablösungsfaktor, der mit einem PTFE- und Glasfaserverbundwerk erreicht werden kann.



IsoClad 917 RF Kupferkaschierte Laminatplatte 0



Eigenschaften:
- Verstärkung aus Glasfaser
- Niedrige dielektrische Konstante
- Sehr geringer Signalverlust.



Vorteile:
- flexibler als Gewebe aus Glasfaserlaminaten
- Hoch isotropische elektrische Eigenschaften in den Achsen X, Y und Z



Typische Anwendungen:
- Konforme Antennen
- Streifen- und Mikrobandkreise
-Raketenlenksysteme
-Radar- und elektronische Kriegsführungssysteme



Eigentum IsoClad 917 Die Situation Prüfmethode
Dielektrische Konstante @ 10 GHz 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
Verlustfaktor @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
Erthermischer Koeffizient (ppm/°C) -157 -10°C bis +140°C IPC TM-650 2.5.5.5
angepasst
Schälfestigkeit (Pfund pro Zoll) 10 Nach Thermal IPC TM-650 2.4.8
Volumenwiderstand (MΩ-cm) 1.5 x 1010 C96/35/90 IPC TM-650 2.5.17.1
Oberflächenwiderstand (MΩ) 1.0 x 109 C96/35/90 IPC TM-650 2.5.17.1
Bogenwiderstand (Sekunden) > 180 D48/50 ASTM D-495
Zugmodul (kpsi) 133, 120 A, 23°C ASTM D-638
Zugfestigkeit (kpsi) 4.3, 3.8 A, 23°C ASTM D-882
Kompressionsmodul (kpsi) 182 A, 23°C ASTM D-695
Flexuralmodul (kpsi) 213 A, 23°C ASTM D-790
Dielektrische Aufspaltung (kv) > 45 D48/50 ASTM D-149
Dichte (g/cm3) 2.23 A, 23°C ASTM D-792 Methode A
Absorption von Wasser (%) 0.04 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Koeffizient der thermischen   0°C bis 100°C IPC TM-650 2.4.24
Ausdehnung (ppm/°C)   Mettler 3000
X-Achse 46 Thermomechanische
Y-Achse 47 Analysierer
Z-Achse 236
Wärmeleitfähigkeit (W/mK) 0.263 100 °C ASTM E-1225
Ausgasung   125°C, ≤ 10-6Torr
Gesamtmassenverlust (%) 0.02 Höchstens 1,00%
Erhobenes Flüchtig 0.00 Höchstens 0,10%
Verdichtbares Material (%)
Rückgewinnung von Wasserdampf (%) 0.02
Sichtbares Kondensat (±) Nein
Entflammbarkeit Erfüllt die Anforderungen der
UL94-V0		 C48/23/50, E24/125 UL 94 Vertikalverbrennung IPC TM-650 2.3.10



IsoClad 917 RF Kupferkaschierte Laminatplatte 1
